IC MP1658GTF-Z SOT-563 – ký hiệu AWKN

IC MP1658GTF-Z SOT-563 – ký hiệu AWKN là IC nguồn chuyển đổi dạng linh kiện dán, được sử dụng trong các mạch nguồn điện tử có yêu cầu thiết kế nhỏ gọn và hiệu suất chuyển đổi cao. Linh kiện thuộc dòng IC quản lý nguồn, đảm nhiệm chức năng điều khiển quá trình chuyển đổi và ổn định điện áp trong mạch.

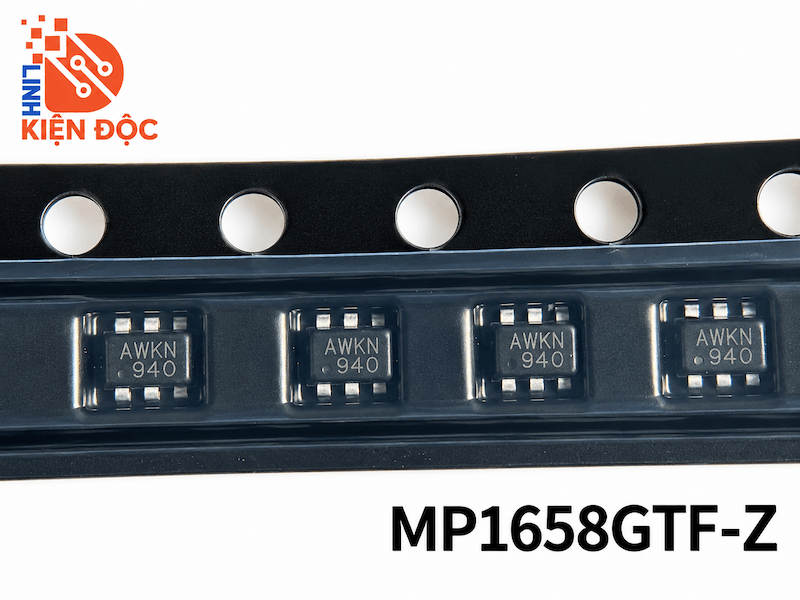

IC MP1658GTF-Z có dạng đóng gói SOT-563 với kích thước rất nhỏ, phù hợp với các thiết bị điện tử hiện đại có mật độ linh kiện cao. Trên thân linh kiện có thể gặp ký hiệu AWKN, đây là mã in trên mặt chip giúp nhận diện linh kiện.

Với đặc điểm kích thước nhỏ và tích hợp chức năng điều khiển nguồn, MP1658GTF-Z thường được sử dụng trong các mạch nguồn DC-DC, thiết bị điện tử dân dụng, thiết bị điều khiển và nhiều loại bo mạch cần giải pháp nguồn tiết kiệm diện tích.

Chức năng IC MP1658GTF-Z SOT-563 – ký hiệu AWKN

Chức năng chính của MP1658GTF-Z là tham gia vào quá trình chuyển đổi và điều khiển nguồn điện DC.

Trong một mạch nguồn chuyển đổi, IC thực hiện các nhiệm vụ điều khiển cần thiết để tạo ra điện áp cung cấp ổn định cho các khối mạch phía sau. Tùy theo thiết kế mạch, IC kết hợp với cuộn cảm, diode hoặc các linh kiện công suất bên ngoài để hình thành bộ nguồn chuyển đổi hoàn chỉnh.

Các chức năng nổi bật gồm:

• Điều khiển mạch nguồn chuyển đổi DC-DC.
• Tham gia tạo và duy trì điện áp đầu ra theo thiết kế.
• Điều khiển quá trình đóng/ngắt của phần tử công suất trong mạch.
• Hỗ trợ nâng cao hiệu quả sử dụng năng lượng của mạch nguồn.
• Thiết kế dạng IC tích hợp giúp giảm số lượng linh kiện rời.
• Đóng gói SOT-563 giúp tiết kiệm diện tích PCB.

Ứng dụng IC MP1658GTF-Z SOT-563 – ký hiệu AWKN

IC MP1658GTF-Z có thể được sử dụng trong nhiều thiết bị điện tử cần mạch nguồn chuyển đổi kích thước nhỏ.

Một số ứng dụng thường gặp:

• Mạch nguồn DC-DC.
• Mạch cấp nguồn cho IC điều khiển.
• Bo mạch điện tử dân dụng.
• Thiết bị điện tử có kích thước nhỏ.
• Thiết bị điều khiển và tự động hóa.
• Mạch nguồn trên các bo điều khiển.
• Thiết bị sử dụng nguồn DC cần chuyển đổi điện áp.
• Các thiết kế nguồn yêu cầu tiết kiệm diện tích PCB.

Khi thay thế linh kiện trên bo mạch, cần kiểm tra chính xác mã MP1658GTF-Z, ký hiệu AWKN, kiểu đóng gói và sơ đồ chân để tránh sử dụng nhầm linh kiện có mã gần giống.

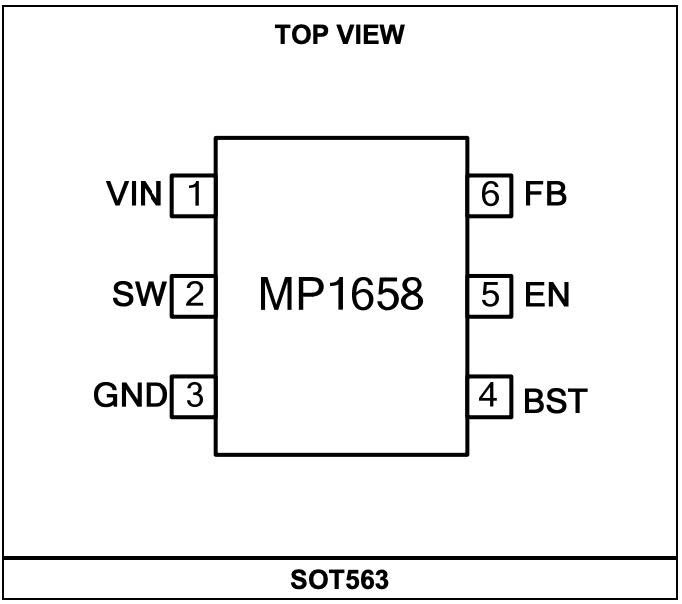

Sơ đồ chân IC MP1658GTF-Z SOT-563 – ký hiệu AWKN

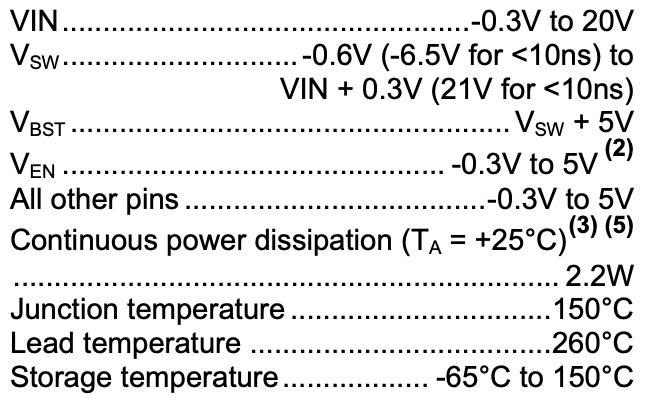

Thông số kỹ thuật IC MP1658GTF-Z SOT-563 – ký hiệu AWKN

Thông số điện áp đầu vào, điện áp đầu ra, dòng điện làm việc và các giới hạn vận hành cần được xác định theo đúng phiên bản MP1658 và thiết kế mạch cụ thể. Khi sửa chữa, không nên chỉ dựa vào ký hiệu AWKN trên mặt chip để xác định toàn bộ thông số điện.

Xem thêm: Nhiều mã sản phẩm IC số khác tại đây

Datasheet MP1658GTF-Z SOT-563:
