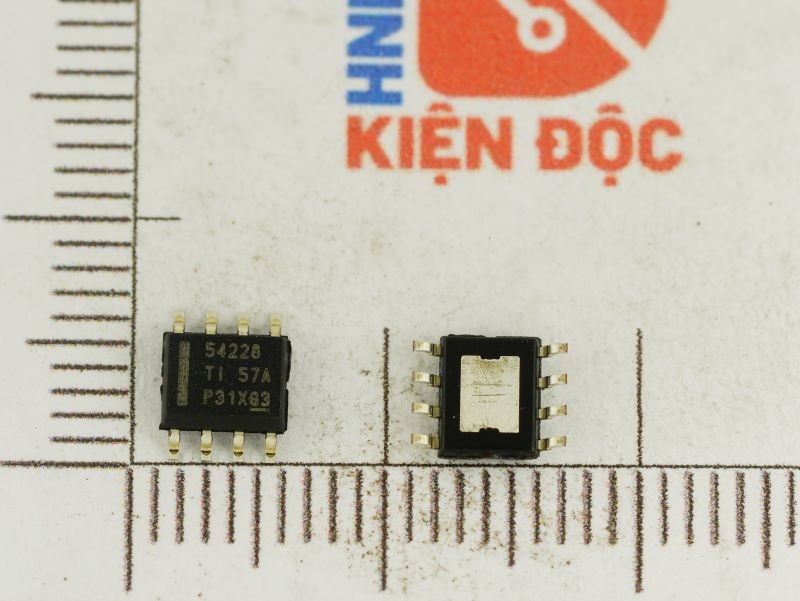

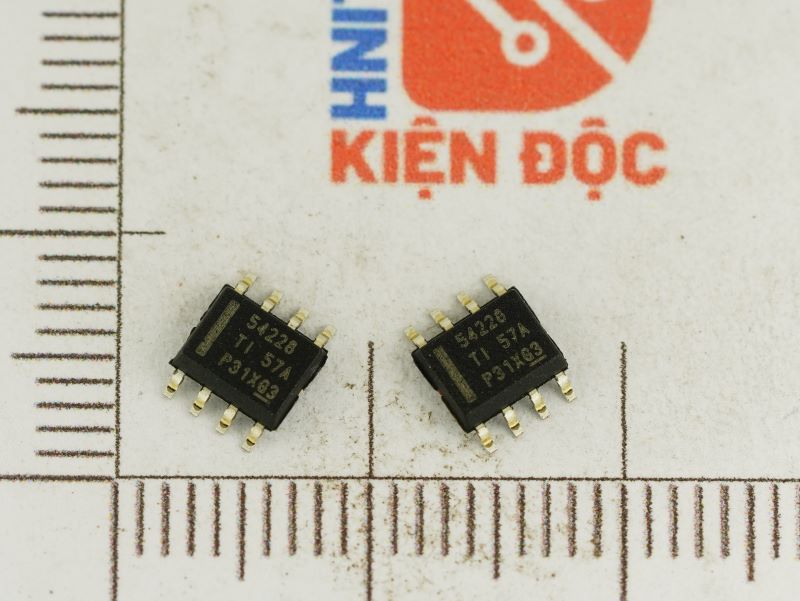

IC nguồn TPS54228DDAR TPS54228 54228 SOP-8

Giới thiệu về TPS54228

TPS54228 là bộ chuyển đổi DC-DC step-down (buck converter) được thiết kế bởi Texas Instruments. IC này cung cấp một giải pháp cấp nguồn đơn giản, hiệu quả, và nhỏ gọn với khả năng dòng điện đầu ra lên tới 2A. Với khả năng hoạt động ở tần số chuyển mạch cao và nhiều tính năng bảo vệ, TPS54228 là lựa chọn lý tưởng cho các ứng dụng nguồn trong thiết bị điện tử.

Đặc điểm nổi bật

• Dải điện áp đầu vào rộng:
  Hỗ trợ dải điện áp đầu vào từ 4.5V đến 18V, phù hợp với nhiều nguồn cấp khác nhau.
• Dòng điện đầu ra 2A:
  Có thể cung cấp dòng điện đầu ra liên tục 2A với độ ổn định cao.
• Hiệu suất cao:
  Sử dụng MOSFET với điện trở R_DS(on) thấp tích hợp bên trong, IC này có thể đạt hiệu suất lên tới 95%.
• Tần số chuyển mạch cố định 1MHz:
  Với tần số chuyển mạch cao 1MHz, TPS54228 cho phép sử dụng các linh kiện ngoài có kích thước nhỏ, giúp tiết kiệm không gian.
• Điều khiển chế độ dòng điện:
  Chế độ điều khiển dòng điện giúp cải thiện độ ổn định và khả năng đáp ứng tạm thời của hệ thống.
• Chế độ tiết kiệm năng lượng (Eco-mode™):
  Ở tải nhẹ, IC tự động chuyển sang chế độ tiết kiệm năng lượng để giảm tiêu thụ điện năng.
• Bảo vệ tích hợp:
  • Bảo vệ quá dòng (OCP)
  • Bảo vệ quá nhiệt (OTP)
  • Bảo vệ ngắn mạch
  • Bảo vệ điện áp đầu vào dưới ngưỡng (UVLO)

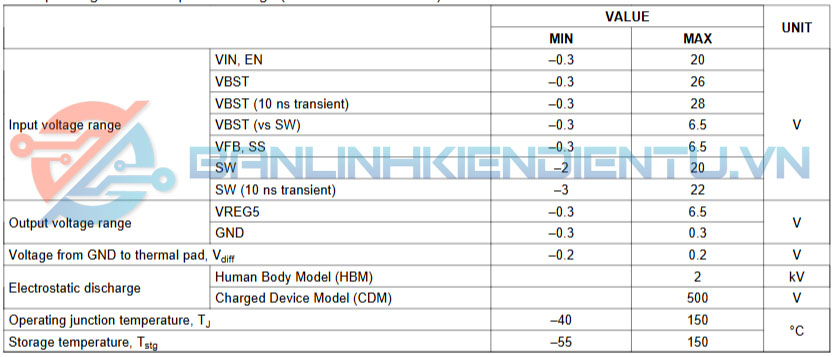

Thông số kỹ thuật TPS54228

Ứng dụng TPS54228

• Hệ thống cấp nguồn cho bộ vi điều khiển (MCU)
• Thiết bị điện tử tiêu dùng như router, set-top box, và TV.
• Nguồn cấp cho FPGA, DSP và ASIC.
• Thiết bị công nghiệp và hệ thống nhúng.
• Thiết bị di động và hệ thống cấp nguồn pin.

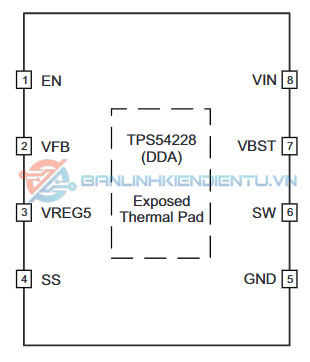

Sơ đồ chân TPS54228

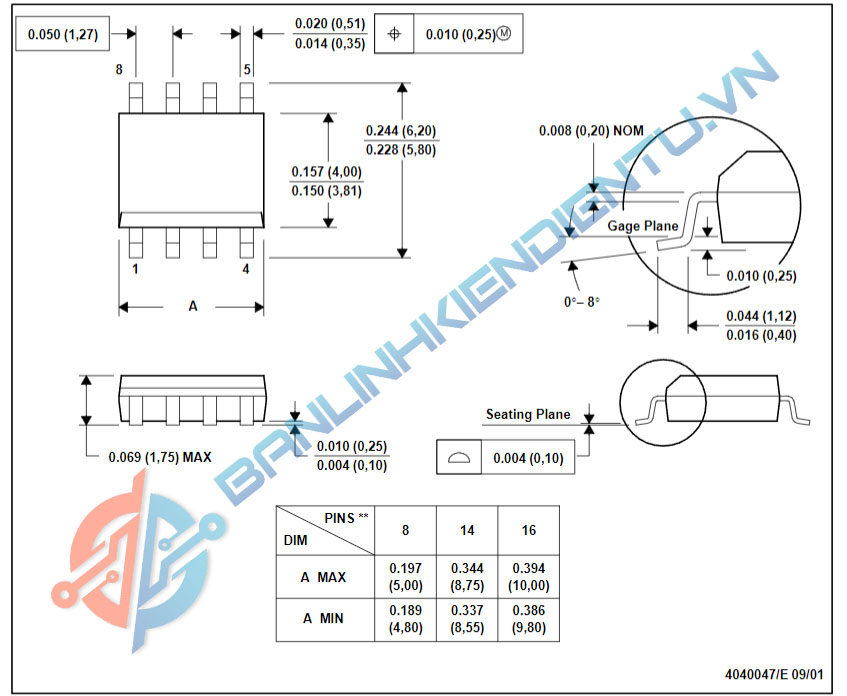

Kích thước TPS54228

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet TPS54228
