IC so sánh LM393ST kí hiệu M393 kiểu chân MSOP8
6,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Giới thiệu chung về IC so sánh LM393ST ký hiệu M393 kiểu chân MSOP8
LM393ST là IC so sánh điện áp kép, bên trong tích hợp 2 bộ so sánh điện áp độc lập. Linh kiện có nhiệm vụ so sánh hai mức điện áp đầu vào và thay đổi trạng thái đầu ra dựa trên sự chênh lệch giữa hai tín hiệu.
LM393ST thường có ký hiệu trên thân là M393, sử dụng kiểu đóng gói MSOP8/MiniSO-8 gồm 8 chân, kích thước nhỏ gọn, phù hợp cho các bo mạch điện tử có mật độ linh kiện cao.
IC được sử dụng phổ biến trong mạch cảm biến, mạch phát hiện ngưỡng điện áp, giám sát nguồn, bảo vệ quá áp/thấp áp, tạo xung và các hệ thống điều khiển điện tử.
2. Đặc điểm của IC LM393ST M393
LM393ST tích hợp hai bộ comparator hoạt động độc lập trong cùng một IC. Điều này cho phép một linh kiện có thể thực hiện đồng thời hai phép so sánh điện áp hoặc sử dụng để xác định hai mức ngưỡng khác nhau.
Một số đặc điểm chính:
- Tích hợp 2 bộ so sánh điện áp độc lập.
- Điện áp nguồn hoạt động rộng.
- Có thể sử dụng nguồn đơn hoặc nguồn đối xứng.
- Dòng điện tiêu thụ thấp.
- Dải điện áp đầu vào có thể bao gồm mức GND.
- Ngõ ra dạng open-collector.
- Có thể giao tiếp với nhiều loại mạch logic.
- Độ lệch điện áp đầu vào thấp.
- Kiểu chân SMD nhỏ gọn.
- Có tổng cộng 8 chân, 4 chân mỗi bên.
- Phù hợp với các thiết bị điện tử cần tiết kiệm diện tích PCB.
3. Cấu tạo của LM393ST
Bên trong LM393ST gồm hai bộ so sánh điện áp độc lập, có thể gọi là Comparator 1 và Comparator 2. Mỗi comparator có hai đầu vào và một đầu ra.
Cấu tạo chân cơ bản:
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | OUT1 | Ngõ ra Comparator 1 |
| 2 | IN1− | Đầu vào đảo Comparator 1 |
| 3 | IN1+ | Đầu vào không đảo Comparator 1 |
| 4 | GND/VCC− | Nguồn âm hoặc GND |
| 5 | IN2+ | Đầu vào không đảo Comparator 2 |
| 6 | IN2− | Đầu vào đảo Comparator 2 |
| 7 | OUT2 | Ngõ ra Comparator 2 |
| 8 | VCC+ | Nguồn dương |
Mỗi bộ comparator sẽ liên tục so sánh điện áp tại chân IN+ và IN−. Khi quan hệ giữa hai mức điện áp thay đổi qua ngưỡng so sánh, trạng thái transistor tại đầu ra cũng thay đổi.
Do LM393ST sử dụng đầu ra open-collector, mạch ứng dụng thông thường cần bổ sung điện trở kéo lên ở đầu ra.

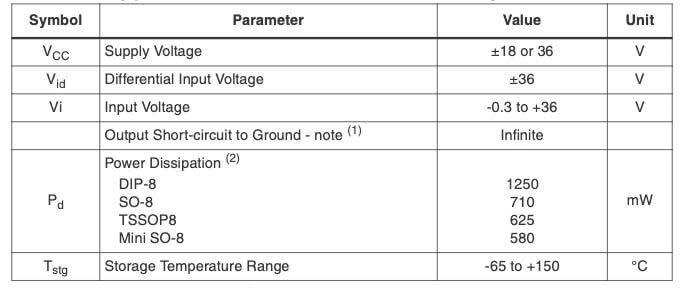

4. Thông số kỹ thuật LM393ST M393

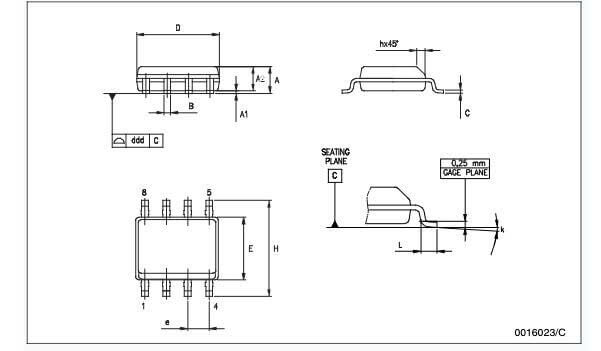

5. Kích thước IC LM393ST MSOP8
6. Ứng dụng của LM393ST M393
LM393ST được sử dụng trong nhiều loại mạch điện tử như:
- Mạch so sánh điện áp.
- Mạch phát hiện ngưỡng điện áp.
- Mạch báo pin yếu.
- Mạch giám sát nguồn.
- Mạch bảo vệ quá áp.
- Mạch bảo vệ thấp áp.
- Mạch cảm biến ánh sáng.
- Mạch cảm biến nhiệt độ.
- Mạch cảm biến hồng ngoại.
- Mạch cảm biến vật cản.
- Mạch phát hiện tín hiệu.
- Mạch điều khiển relay.
- Mạch điều khiển LED báo trạng thái.
- Mạch tạo và định dạng xung.
- Mạch phát hiện điểm zero.
- Bộ nguồn switching.
- Mạch điều khiển động cơ.
- Thiết bị đo lường.
- Bo điều khiển công nghiệp.
- Mạch giao tiếp tín hiệu analog với vi điều khiển.
Xem thêm các mã IC khác tại đây
