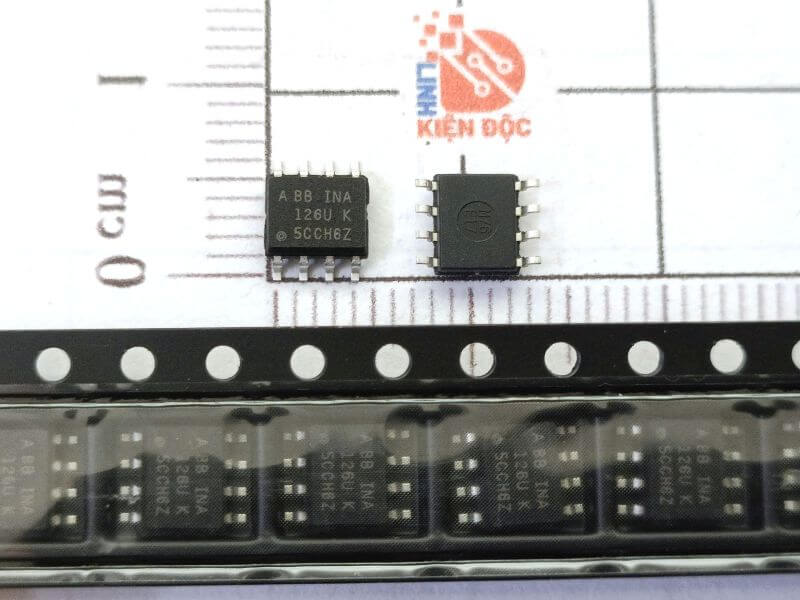

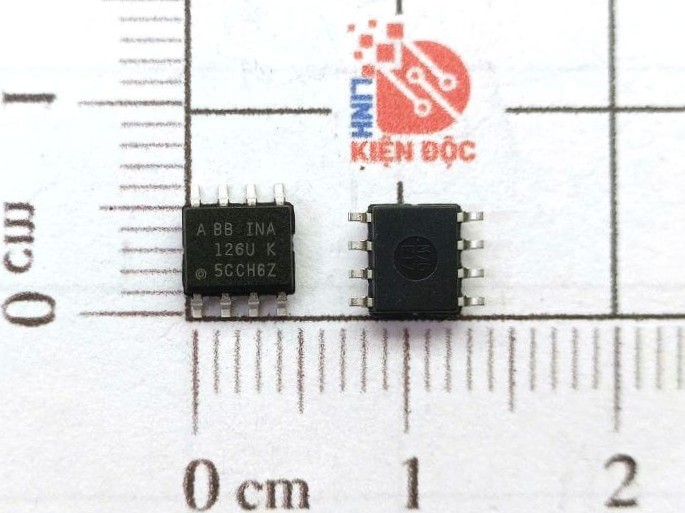

INA126U INA126UA IC khuếch đại đo lường SOP-8

Giới thiệu chung

INA126U (SOP-8 / SOIC-8) là IC khuếch đại đo lường chính xác cao, chuyên dùng để khuếch đại các tín hiệu điện áp rất nhỏ từ cảm biến như loadcell, cảm biến áp suất, nhiệt độ. Phiên bản SOP-8 chân dán (SMD) giúp tiết kiệm diện tích, phù hợp với các mạch PCB hiện đại. IC nổi bật với khả năng chống nhiễu tốt (CMRR cao), độ ổn định cao và chỉ cần một điện trở ngoài (RG) để điều chỉnh hệ số khuếch đại → rất tiện khi thiết kế mạch.

Đặc điểm

• Khuếch đại tín hiệu nhỏ với độ chính xác cao
• Điều chỉnh Gain bằng 1 điện trở ngoài (RG)
• CMRR cao → chống nhiễu tốt
• Dòng tiêu thụ thấp
• Hỗ trợ nguồn đơn hoặc nguồn đối xứng
• Dạng SOP-8 nhỏ gọn, dễ hàn SMD

Cấu tạo & sơ đồ chân (pinout)

IC gồm 8 chân:

• Chân 1, 8 (RG): nối điện trở để chỉnh Gain
• Chân 2 (IN-): đầu vào âm
• Chân 3 (IN+): đầu vào dương
• Chân 4 (V-): nguồn âm / GND
• Chân 5 (REF): điện áp tham chiếu đầu ra
• Chân 6 (OUT): đầu ra
• Chân 7 (V+): nguồn dương

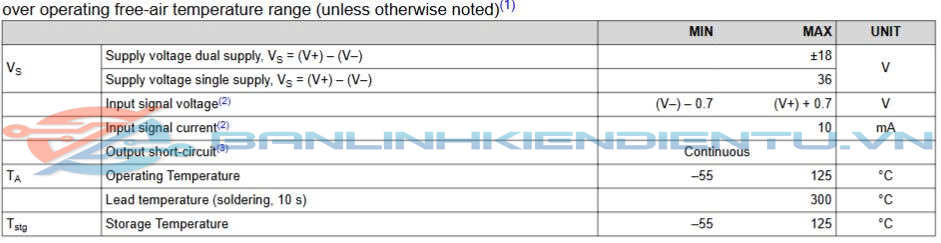

Thông số kỹ thuật

• Điện áp hoạt động: 2.7V – 36V (nguồn đơn)
• Gain: 5 → 10.000 lần

• Công thức:

  G=5+80kΩRGG = 5 + \frac{80k\Omega}{R_G}G=5+RG​80kΩ​

• CMRR: ~94 dB
• Dòng tiêu thụ: ~375 µA
• Offset thấp, độ ổn định cao
• Đóng gói: SOP-8 (SOIC-8)

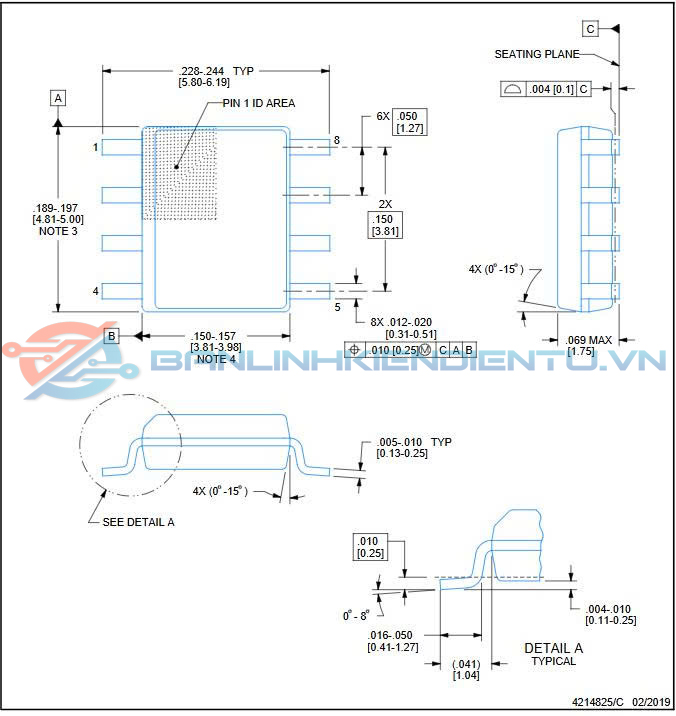

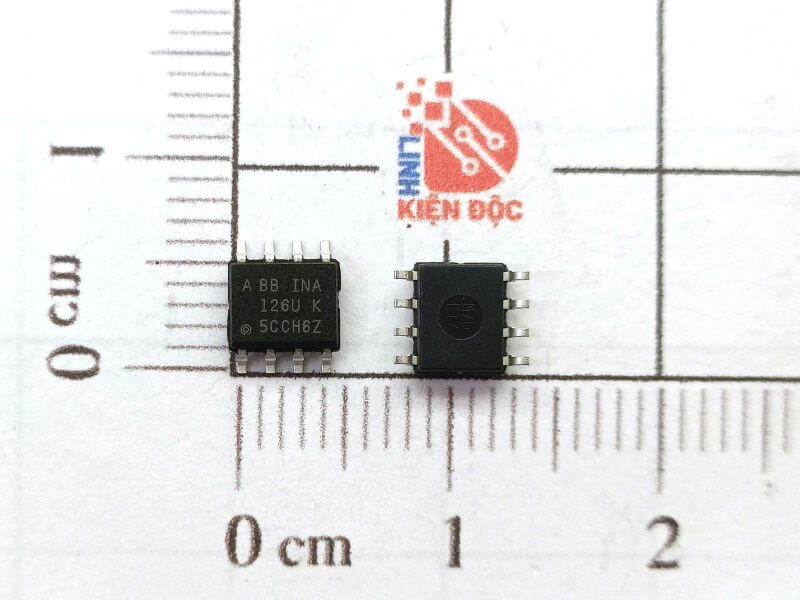

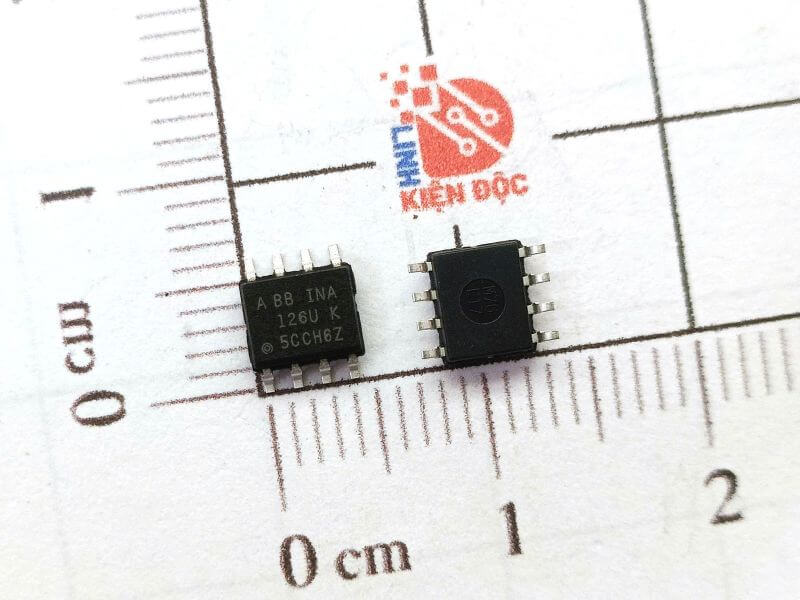

Kích thước

Ứng dụng

• Mạch cân điện tử (loadcell)
• Cảm biến áp suất, nhiệt độ
• Hệ thống đo lường chính xác
• Mạch khuếch đại tín hiệu yếu
• Thiết bị y sinh, thu thập dữ liệu

Lưu ý sử dụng

• Chọn điện trở RG phù hợp để tránh bão hòa
• Nên thêm tụ 0.1µF lọc nguồn gần IC
• Tín hiệu đầu vào phải nằm trong dải cho phép
• Đi dây ngắn, tránh nhiễu (đặc biệt với tín hiệu nhỏ)
• Hàn đúng kỹ thuật vì là IC chân dán (SMD)
