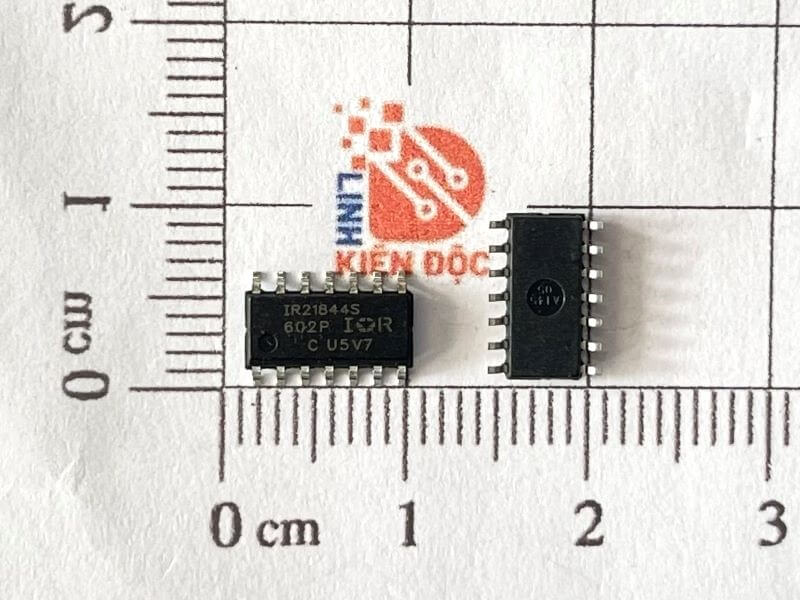

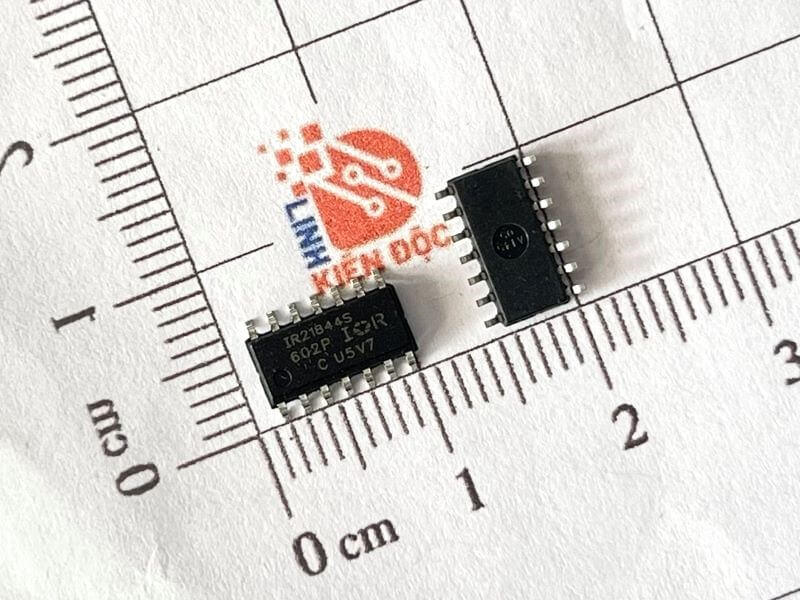

IR21844S IR21844 IC điều khiển Mosfet/IGBT SOP-8

Giới thiệu chung

IR21844S là IC driver điều khiển cổng MOSFET và IGBT dạng Half-Bridge điện áp cao, được thiết kế để điều khiển đồng thời transistor công suất phía cao (High-Side) và phía thấp (Low-Side). IC tích hợp mạch tạo thời gian chết (Deadtime), chống sụt áp nguồn UVLO và khả năng điều khiển điện áp lên đến 600V, phù hợp cho các ứng dụng nguồn xung, inverter và điều khiển động cơ.

Đặc điểm nổi bật

– Driver Half-Bridge điều khiển MOSFET và IGBT công suất
– Điện áp High-Side hoạt động đến 600V
– Tích hợp mạch tạo Deadtime chống dẫn chéo
– Hỗ trợ Bootstrap cho kênh High-Side
– Tương thích mức logic 3.3V và 5V
– Tích hợp bảo vệ sụt áp nguồn UVLO cho cả hai kênh
– Khả năng chống nhiễu dV/dt cao
– Đóng gói SOP-14 / SOIC-14 bề rộng 3.9mm

Sơ đồ chân

Thông số kỹ thuật

– Mã linh kiện: IR21844S
– Loại IC: Half-Bridge Gate Driver
– Điện áp nguồn hoạt động (VCC): 10V ~ 20V
– Điện áp High-Side tối đa: 600V
– Dòng kích ngõ ra Source: 1.9A typ
– Dòng kích ngõ ra Sink: 2.3A typ
– Số kênh điều khiển: 2 kênh (High-Side và Low-Side)
– Điện áp logic đầu vào: VIH 2.7V, VIL 0.8V
– Thời gian Rise/Fall: 40ns / 20ns typ
– Kiểu chân: SOP-14 / SOIC-14
– Nhiệt độ hoạt động: -40°C đến +150°C

Sơ đồ mạch ứng dụng

Kích thước

Ứng dụng

– Bộ nguồn xung SMPS
– Mạch inverter công suất
– Điều khiển động cơ DC và BLDC
– Biến tần VFD
– Mạch kích IGBT và MOSFET
– Bộ chuyển đổi DC-AC và DC-DC công suất cao

Datasheet IR21844S
