IRFB4227 Mosfet kênh-N 65A 200V TO-220 hàng nhập khẩu
27,000₫
Mã sản phẩm: IRFB4227
Loại linh kiện: Mosfet
Điện áp: 200V
Dòng điện: 65A
Kiểu chân: TO-220
Hình thức: Mới
Tình trạng: Còn hàng
Vị trí: T19-65
Đã cập nhật
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu về
IRFB4227 là một loại MOSFET kênh N thuộc dòng sản phẩm của International Rectifier, được thiết kế để cung cấp khả năng chuyển đổi năng lượng hiệu quả trong các ứng dụng công nghiệp và tiêu dùng. Dưới đây là thông tin chi tiết về IRFB4227.
Thông số kỹ thuật chính
- Loại: MOSFET kênh N.
- Mã sản phẩm: IRFB4227.
- Đóng gói: TO-220.
- Dòng tối đa: 65A (có thể xử lý dòng điện cao).
- Điện áp tối đa: 200V (điện áp ngắt).
- Rds(on) (Điện trở trên trạng thái ON): Khoảng 8.5 mΩ (tại Vgs = 10V), giúp giảm tổn thất năng lượng khi MOSFET hoạt động.
- Tần số hoạt động: Thích hợp cho các ứng dụng tần số cao (như chuyển đổi nguồn).
- Nhiệt độ hoạt động: Từ -55°C đến 170°C.
Chức năng chính
IRFB4227 được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:
- Chuyển mạch điện năng: Ứng dụng trong các bộ nguồn chuyển mạch (SMPS), bộ chuyển đổi DC-DC, và các mạch điều khiển.
- Biến tần: Trong các ứng dụng điều khiển động cơ.
- Thiết bị công suất: Sử dụng trong các thiết bị công suất lớn yêu cầu khả năng xử lý dòng điện cao.
Cấu tạo và sơ đồ chân (TO-220)
IRFB4227 có dạng đóng gói TO-220 với các chân như sau:
- Gate (Chân 1): Nhận tín hiệu điều khiển (Vgs) để bật/tắt MOSFET.
- Drain (Chân 2): Chân ngõ ra của MOSFET, nơi dòng điện từ nguồn vào.
- Source (Chân 3): Chân nối đất hoặc chân âm của MOSFET.
Đặc điểm nổi bật
- Dòng điện cao: Có khả năng xử lý dòng điện lên đến 65A, phù hợp cho các ứng dụng yêu cầu công suất lớn.
- Điện áp ngắt cao: Điện áp tối đa lên đến 200V, giúp MOSFET hoạt động ổn định trong các điều kiện khắc nghiệt.
- Rds(on) thấp: Giúp giảm tổn thất năng lượng và gia nhiệt trong quá trình hoạt động, nâng cao hiệu suất hệ thống.
- Dễ dàng sử dụng: Thích hợp cho các mạch chuyển đổi nguồn và điều khiển động cơ.
Ứng dụng
IRFB4227 được sử dụng rộng rãi trong các ứng dụng điện tử, bao gồm:
- Nguồn DC-DC: Sử dụng trong các bộ nguồn chuyển đổi và ổn áp.
- Điều khiển động cơ: Trong các mạch biến tần và điều khiển động cơ DC.
- Thiết bị công suất: Như bộ điều khiển LED, bộ điều chỉnh điện áp, và các thiết bị công nghiệp khác.
Hướng dẫn sử dụng
Bước 1: Kết nối chân
- Kết nối chân Gate với mạch điều khiển để điều chỉnh trạng thái hoạt động (bật/tắt).
- Kết nối chân Drain với nguồn điện hoặc tải cần điều khiển.
- Kết nối chân Source với mặt đất hoặc nguồn âm.
Bước 2: Cung cấp điện áp cho Gate
- Đảm bảo rằng điện áp đầu vào cho chân Gate đủ lớn để MOSFET hoạt động (thường từ 10V trở lên).
Bước 3: Kiểm tra nhiệt độ
- Theo dõi nhiệt độ của MOSFET trong quá trình hoạt động để tránh quá nhiệt, có thể cần lắp tản nhiệt nếu dòng điện lớn.
Xem thêm: Các sản phẩm Mosfet khác

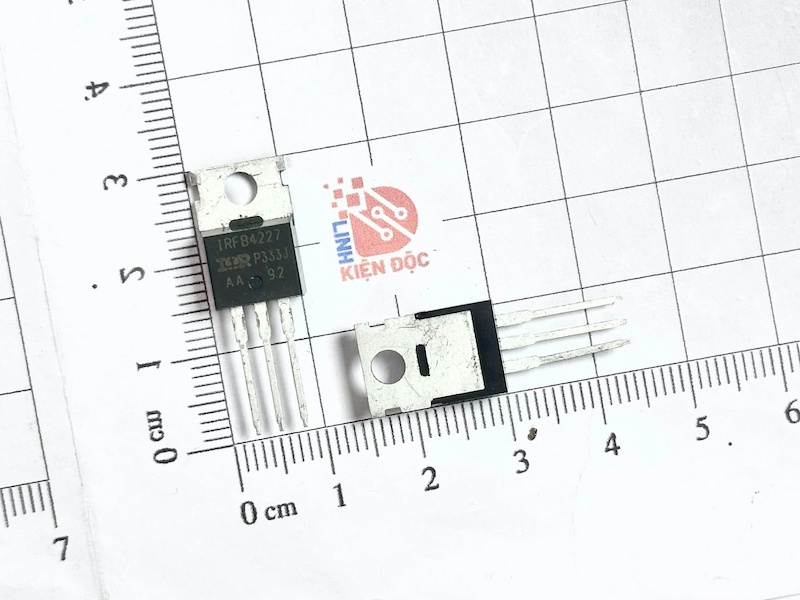

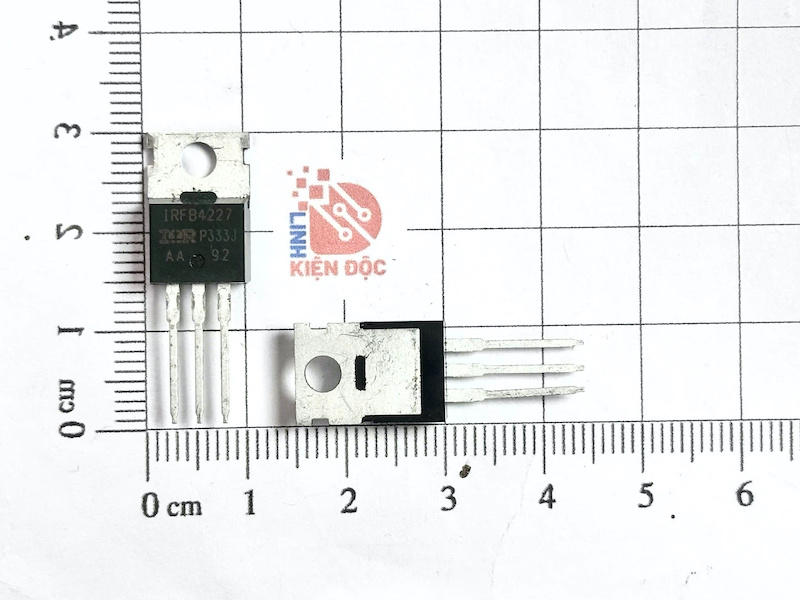

Kích thước của Mosfet IRFB4227
