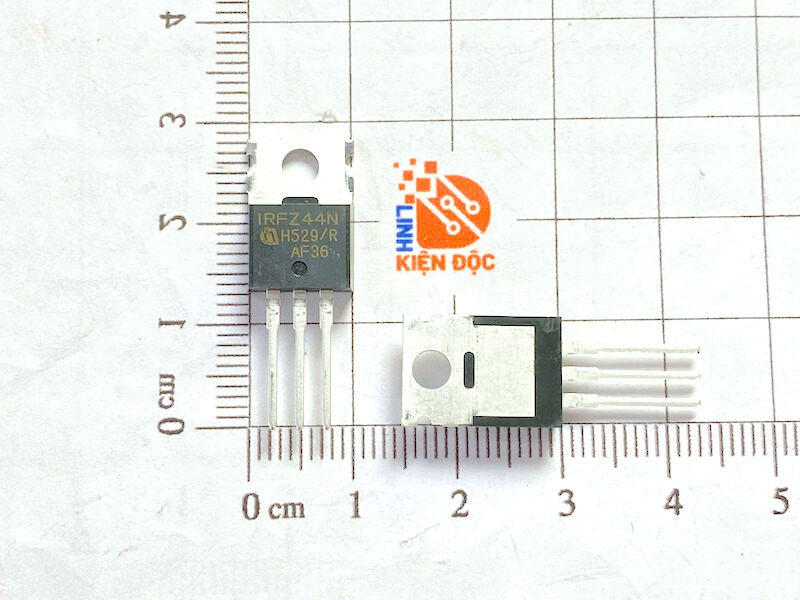

Mosfet IRFZ44N Kênh-N 55V 49A TO-220 (nhập khẩu chính hãng)

Giới thiệu về IRFZ44N

IRFZ44N là bóng bán dẫn điện hiệu ứng trường cấp độ tiêu chuẩn của chế độ tăng cường kênh N trong một vỏ nhựa sử dụng công nghệ ‘rãnh’. Thiết bị này có điện trở trạng thái rất thấp và có điốt zener tích hợp giúp bảo vệ ESD lên đến 2kV. Nó được thiết kế để sử dụng trong các nguồn cung cấp năng lượng ở chế độ chuyển mạch và các ứng dụng chuyển mạch cho mục đích chung.

Thông số kỹ thuật

Sơ đồ chân

Sơ đồ cấu tạo

Nguyên lý hoạt động của IRFZ44N

Mosfet IRFZ44N hoạt động như một công tắc điện tử trong các ứng dụng chuyển mạch. Nguyên lý hoạt động của Mosfet Kênh-N IRFZ44N như sau:

1. Điều khiển cổng (Gate): Mosfet Kênh-N IRFZ44N sử dụng điện áp cổng (V_GS) để điều khiển dòng điện đi qua giữa nguồn (Drain) và ống dẫn (Source). Khi điện áp cổng cao hơn một mức ngưỡng (thường là 10V), Mosfet bắt đầu dẫn dòng từ Drain sang Source.
2. Chuyển mạch nhanh: IRFZ44N được thiết kế với khả năng chuyển mạch rất nhanh, giúp giảm thiểu tổn thất năng lượng trong quá trình bật/tắt.
3. Điện trở thấp: Với điện trở R_DS(on) thấp, sản phẩm này giúp giảm tổn thất điện năng và giảm nhiệt sinh ra khi hoạt động.

Ứng dụng của IRFZ44N

• Điều khiển động cơ: IRFZ44N có thể được sử dụng trong các mạch điều khiển động cơ, giúp kiểm soát tốc độ và công suất động cơ hiệu quả.
• Nguồn cấp điện DC-DC: Ứng dụng trong các mạch chuyển đổi nguồn điện từ DC sang DC, giúp cung cấp điện năng ổn định cho các thiết bị điện tử.
• Các bộ chuyển mạch công suất: IRFZ44N cũng được ứng dụng trong các bộ chuyển mạch công suất, nơi cần chuyển mạch nhanh và hiệu quả.
• Hệ thống năng lượng tái tạo: IRFZ44N có thể được sử dụng trong các hệ thống năng lượng mặt trời, điều khiển dòng điện từ các tấm pin mặt trời đến bộ biến tần.

Ưu điểm của IRFZ44N

• Hiệu suất chuyển mạch cao: Với khả năng chuyển mạch nhanh và điện trở thấp, IRFZ44N giúp giảm tổn thất năng lượng, tiết kiệm chi phí vận hành.
• Khả năng chịu dòng lớn: Khả năng chịu dòng lên đến 49A giúp IRFZ44N có thể ứng dụng trong nhiều thiết bị công suất cao mà không gặp vấn đề về quá tải.
• Thương hiệu uy tín: Sản phẩm chính hãng của International Rectifier, đảm bảo chất lượng và độ bền cao.
• Ứng dụng linh hoạt: IRFZ44N có thể được sử dụng trong nhiều ứng dụng khác nhau, từ các thiết bị gia dụng đến các hệ thống công nghiệp.

Kích thước IRFZ44N

Xem thêm: Các mã Mosfet khác

Datasheet IRFZ44N
