IXFN44N100Q3 MOSFET Modules 38A 1000V tháo máy

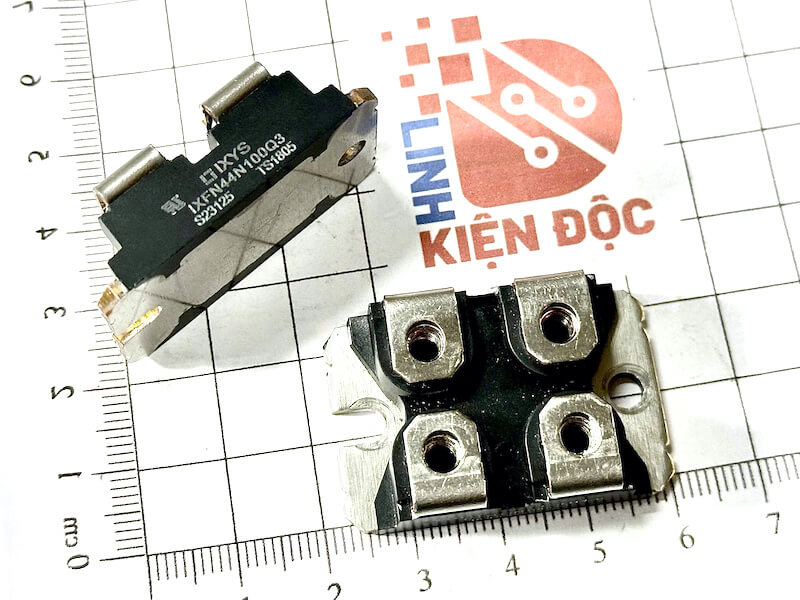

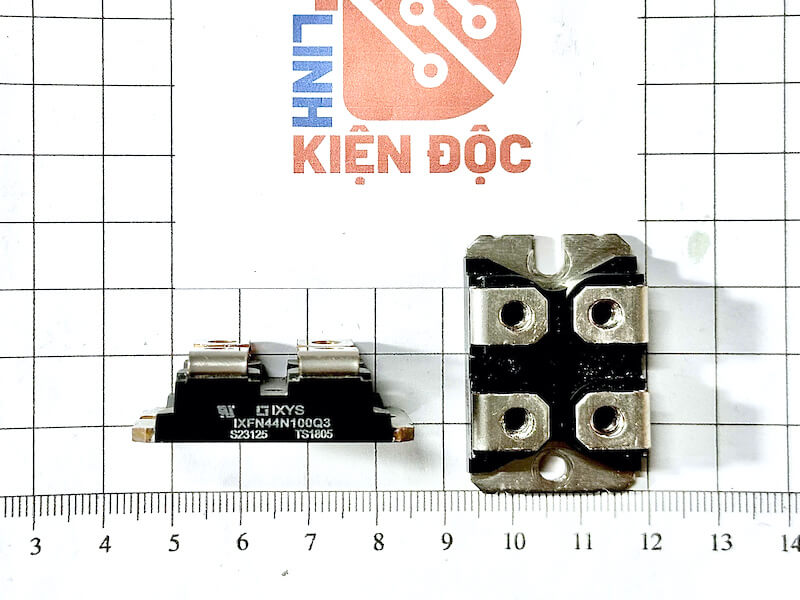

Dưới đây là hình ảnh minh hoạ của MOSFET IXFN44N100Q3 (Q3‑Class HiPerFET, đóng gói SOT‑227B / miniBLOC) — một linh kiện bán dẫn công suất cao với thiết kế vững chắc và dễ lắp đặt.

Đặc điểm kỹ thuật chính

• Loại MOSFET: N‑Channel Enhancement‑mode, công nghệ HiPerFET, tích hợp diode nhanh bên trong

• Điện áp ngược (V_DSS): lên tới 1000 V

• Dòng điện liên tục (I_D): 38 A ở TcT_cTc​, với khả năng dòng xung (pulsed) lên tới 110 A

• Điện trở dẫn (R_DS(on)): tối đa 0.22 Ω tại 25 °C, V_GS ≈ 10 V

• Độ nhiễu điện áp ngưỡng (V_GS(th)): khoảng 6.5 V

• Tổng điện tích cổng (Gate Charge, Qg): 264 nC

• Điện dung đầu vào (C_ISS): 13,600 pF

• Công suất tản nhiệt (P_D): đạt đến 960 W ở nhiệt độ vỏ (Tc)

• Nhiệt trở nối vỏ – mạch (R_thJC): khoảng 0.13 K/W

• Thời gian phục hồi ngược diode (t_rr): tối đa 300 ns

• Nhiệt độ hoạt động: từ –55 °C đến +150 °C (TJ)

• Kiểu đóng gói: SOT‑227B (miniBLOC), kiểu chassis‑mount với kết nối qua mặt bích (flange)

• Khả năng chịu năng lượng avalanche (EAS): khoảng 4000 mJ

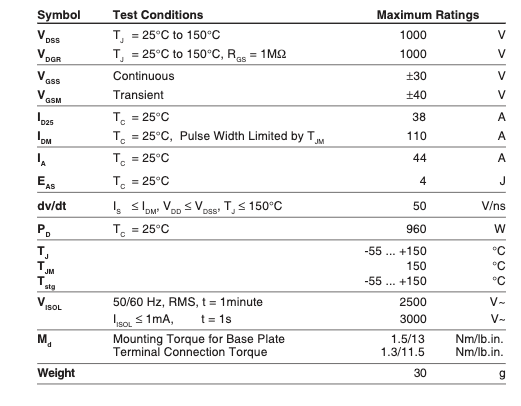

Thông số kỹ thuật

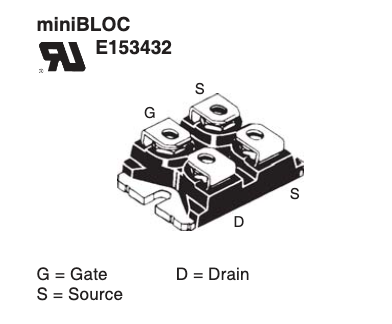

Sơ đồ chân

Điểm nổi bật

• Hiệu suất chuyển mạch cao & tổn hao thấp: do kết hợp giữa R_DS(on) thấp và Qg thấp, giúp giảm tổn hao dẫn và chuyển mạch

• Tích hợp diode nhanh giúp giảm điện tích phục hồi (Q_rr), cải thiện hiệu suất khi đổi chiều dòng và tăng khả năng chịu dv/dt lên đến 50 V/ns

• Thân thiện với hệ thống công suất cao: nhờ công suất tản nhiệt lớn, nhiệt trở thấp và thiết kế tích hợp phù hợp với các bo mạch công suất cao

• Khả năng chịu đựng tốt với xung điện áp cao (avalanche energy), giúp đảm bảo độ tin cậy trong các môi trường chuyển động nhanh và tải nặng

• Thiết kế đóng gói mạnh mẽ, dễ lắp ráp và chắc chắn — phù hợp với việc gắn chặt vào heatsink trong các ứng dụng công nghiệ

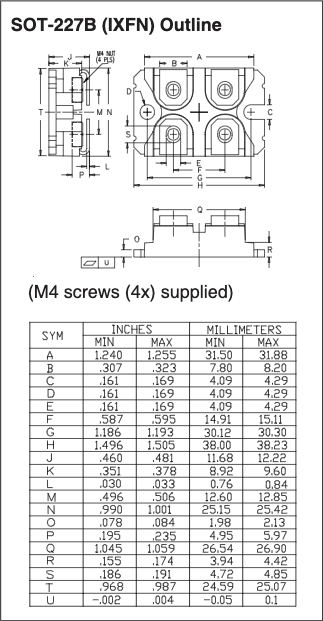

Kích thước

Ứng dụng phổ biến

Thiết bị này rất phù hợp cho các ứng dụng công suất cao, đặc biệt trong các hệ thống chuyển mạch:

• Khả năng chỉnh lưu hệ số công suất (Power Factor Correction, PFC)

• Bộ sạc pin — đảm bảo chuyển mạch nhanh, hiệu quả trong các giai đoạn nạp

• Nguồn chuyển mạch (SMPS), nguồn cộng hưởng — tận dụng khả năng thay đổi nhanh và hiệu suất cao

• Hệ thống nguồn cho máy chủ và viễn thông — yêu cầu độ ổn định và chuyển mạch nhanh

• Máy hàn hồ quang (Arc Welding), cắt plasma, gia nhiệt cảm ứng (Induction Heating) — hoạt động dưới điện áp và dòng cao, yêu cầu MOSFET bền và nhanh

• Hệ thống điện năng lượng mặt trời (Solar Generation) — nghịch đảo DC sang AC hoặc điều khiển dòng trong nạp pin

• Điều khiển động cơ (Motor Controls) — trong các ứng dụng tự động hóa, công nghiệp, cần đáp ứng cao về dòng và độ bền

• Hệ thống UPS (Uninterruptible Power Supply) và bộ lưu điện — đảm bảo chuyển đổi nguồn nhanh và an toàn cho thiết bị quan trọng

Xem thêm một số Mosfet khác tại đây

Datasheet
