K3699 2SK3699 Mosfet Kênh N 3.7A 900V TO-220F

Giới thiệu về K3699 2SK3699

K3699 (hoặc 2SK3699) là một MOSFET kênh N công suất cao với dòng điện tối đa 3.7A và điện áp chịu đựng lên đến 900V, được sản xuất trong gói TO-220F. Đây là một linh kiện bán dẫn được sử dụng rộng rãi trong các ứng dụng yêu cầu điều khiển công suất cao, như bộ nguồn, mạch công suất, mạch chuyển mạch DC-DC, hoặc trong các hệ thống điện tử công suất.

MOSFET 2SK3699 có khả năng điều khiển dòng điện một chiều (DC) và xoay chiều (AC), đặc biệt trong các ứng dụng yêu cầu hiệu suất cao và tiêu thụ năng lượng thấp. K3699 được thiết kế để giảm tổn thất công suất và cải thiện hiệu quả làm việc của mạch.

Nguyên lý hoạt động của MOSFET Kênh N K3699

MOSFET Kênh N hoạt động dựa trên nguyên lý điều khiển điện áp tại cổng (Gate) để thay đổi sự dẫn điện của kênh giữa drain và source. Khi cổng có điện áp dương (so với nguồn), MOSFET sẽ dẫn điện (chế độ on) và cho phép dòng điện chảy từ drain đến source. Khi điện áp cổng bằng 0 hoặc âm, MOSFET chuyển về chế độ ngắt (off), ngừng dẫn điện.

• Chế độ dẫn điện (On-State): Khi điện áp tại cổng (Gate) vượt qua ngưỡng điện áp Vgs(th) (thường là từ 2V đến 4V cho MOSFET Kênh N), MOSFET K3699 sẽ cho phép dòng điện đi từ drain tới source.
• Chế độ ngắt điện (Off-State): Khi điện áp cổng bị giảm xuống dưới ngưỡng này, MOSFET sẽ ngừng dẫn điện và cách ly drain với source.

Điều này cho phép MOSFET K3699 điều khiển dòng điện một cách chính xác và hiệu quả trong các ứng dụng điều khiển công suất.

Đặc tính K3699

Chuyển mạch tốc độ cao
Điện trở bật thấp
Không có breadown thứ cấp
Công suất truyền động thấp

Ứng dụng K3699

Bộ điều chỉnh chuyển mạch
UPS (Bộ nguồn không bị gián đoạn)
Bộ chuyển đổi DC-DC

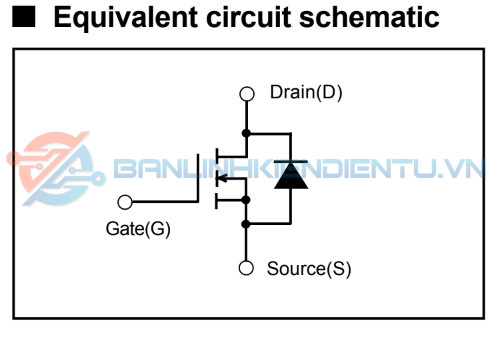

Sơ đồ mạch cấu tạo K3699

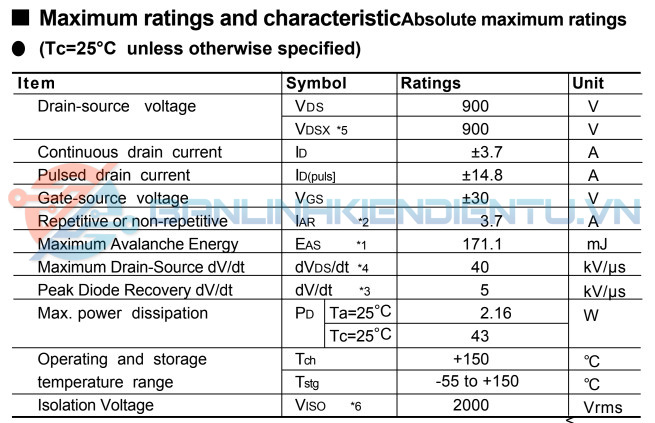

Thông số kĩ thuật K3699

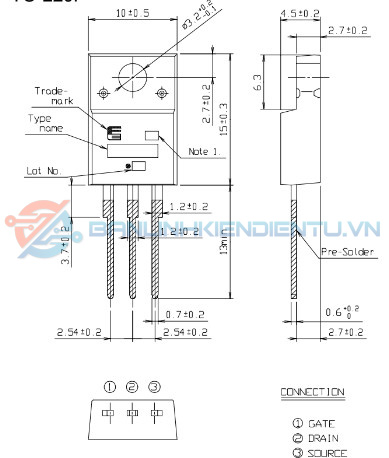

Kích thước K3699

Xem thêm những sản phẩm Mosfet khác tại đây

Datasheet của K3699
