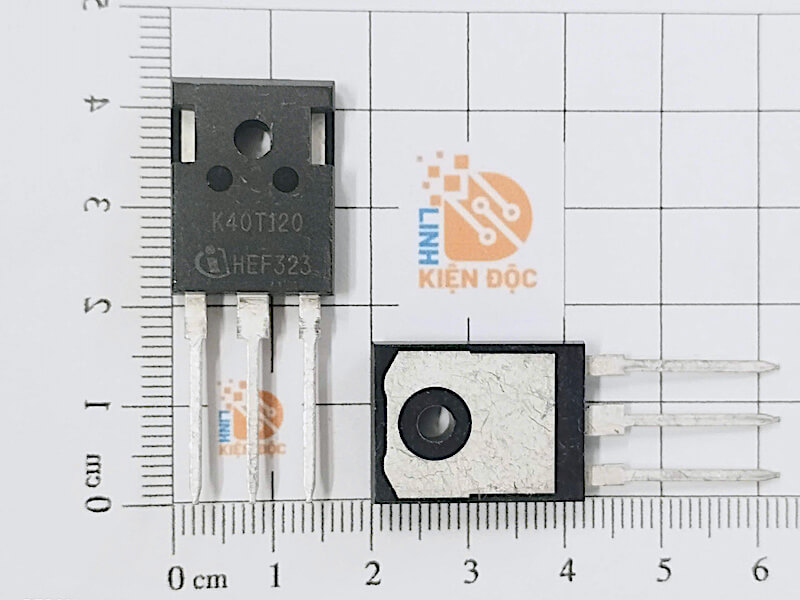

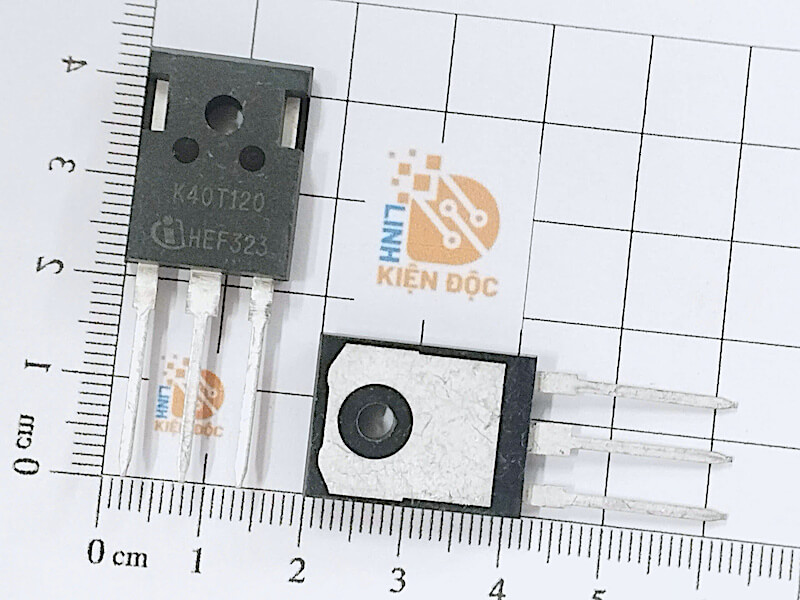

1. K40T120 là gì?

K40T120 là mã marking của IKW40T120, một IGBT công suất 1200V/40A do Infineon Technologies sản xuất.

IGBT (Insulated Gate Bipolar Transistor) là transistor công suất có cực Gate được cách ly, kết hợp ưu điểm của MOSFET ở phần điều khiển Gate với khả năng chịu dòng và điện áp cao của transistor lưỡng cực.

K40T120 được thiết kế theo công nghệ TRENCHSTOP và Fieldstop, giúp cải thiện đặc tính dẫn điện và chuyển mạch, đồng thời giảm tổn hao trong các ứng dụng công suất. Linh kiện còn được tích hợp diode chống song song Emitter Controlled HE có đặc tính phục hồi nhanh và mềm.

---

2. Chức năng của K40T120 IGBT

Chức năng chính của K40T120 là đóng cắt và điều khiển dòng điện công suất lớn ở điện áp cao.

Trong một mạch điện công suất, tín hiệu điều khiển được đưa vào chân Gate. Khi điện áp Gate-Emitter đạt điều kiện thích hợp, IGBT dẫn dòng giữa Collector và Emitter.

Có thể hình dung đơn giản:

Mạch điều khiển → Gate K40T120 → Đóng/cắt dòng công suất → Tải

Nhờ khả năng chịu điện áp lên đến 1200V và dòng Collector 40A ở Tc = 100°C, K40T120 thích hợp cho những mạch cần điều khiển tải công suất lớn.

---

3. Khả năng chịu điện áp 1200V

Một trong những thông số quan trọng nhất của K40T120 là:

Collector-Emitter Voltage (VCE) = 1200V

Điều này cho phép linh kiện được sử dụng trong các mạch công suất có mức điện áp cao.

Tuy nhiên, 1200V là giới hạn định mức của linh kiện chứ không phải điện áp hoạt động khuyến nghị của mọi mạch. Khi thiết kế thực tế cần tính đến điện áp đỉnh, xung quá áp và các điều kiện chuyển mạch.

Với các mạch điện áp cao, việc thiết kế snubber, mạch kẹp điện áp và layout PCB phù hợp có vai trò quan trọng trong việc bảo vệ IGBT.

---

4. Dòng điện 40A

K40T120 được định danh là IGBT 40A.

Theo datasheet Infineon, dòng Collector DC được quy định:

• 75A tại Tc = 25°C
• 40A tại Tc = 100°C

Do đó, khi sản phẩm được gọi là IGBT K40T120 40A, cần hiểu đây là mức dòng liên tục được quy định ở điều kiện nhiệt độ vỏ cao hơn, không có nghĩa linh kiện luôn có thể tải 40A trong mọi điều kiện.

Đây là thông số rất quan trọng khi lựa chọn IGBT cho:

• Biến tần.
• Bộ nguồn công suất.
• UPS.
• Máy hàn.
• Bộ chuyển đổi điện.
• Mạch điều khiển động cơ.

---

5. Điện áp bão hòa thấp VCE(sat)

K40T120 có điện áp Collector-Emitter bão hòa:

VCE(sat) = 1,7V tại Tj = 25°C, IC = 40A

Theo datasheet, giá trị này tăng lên khoảng 2,1V ở nhiệt độ tiếp giáp 125°C trong điều kiện đo tương ứng.

VCE(sat) thấp giúp giảm tổn hao dẫn điện khi IGBT ở trạng thái ON.

Có thể hiểu đơn giản:

VCE(sat) càng thấp → tổn hao dẫn càng thấp → hiệu suất hệ thống càng tốt

Đây là một trong những ưu điểm của dòng IGBT TRENCHSTOP.

---

6. Công nghệ TRENCHSTOP và Fieldstop

K40T120 sử dụng công nghệ TRENCHSTOP và Fieldstop của Infineon.

Công nghệ này được phát triển nhằm tối ưu đồng thời:

• Tổn hao dẫn.
• Tổn hao chuyển mạch.
• Khả năng chịu điện áp.
• Độ ổn định nhiệt.
• Khả năng hoạt động trong mạch công suất.

Infineon cũng chỉ ra rằng dòng IGBT này có độ phân bố thông số chặt, độ bền cao và đặc tính ổn định theo nhiệt độ.

---

7. Khả năng đóng cắt nhanh

K40T120 được thiết kế cho các ứng dụng power switching.

Linh kiện có:

• Điện tích Gate thấp.
• Tổn hao chuyển mạch thấp.
• Đặc tính chuyển mạch phù hợp với bộ biến đổi công suất.
• EMI thấp.

Nhờ đó, K40T120 có thể được sử dụng trong các mạch sử dụng PWM và bộ chuyển đổi công suất.

Tuy nhiên, tốc độ đóng cắt thực tế còn phụ thuộc vào:

• Driver Gate.
• Điện trở Gate.
• Điện áp Gate.
• Tải.
• Layout.
• Điện cảm ký sinh.
• Tần số chuyển mạch.

---

8. Diode chống song song tích hợp

Một ưu điểm đáng chú ý của IKW40T120/K40T120 là linh kiện được đóng gói cùng diode chống song song Emitter Controlled HE.

Diode này có đặc tính:

• Phục hồi nhanh.
• Phục hồi mềm.
• Giảm tổn hao chuyển mạch.
• Hỗ trợ các mạch tải cảm.

Đặc tính này đặc biệt hữu ích trong:

• Biến tần.
• Bộ chuyển đổi DC-AC.
• UPS.
• Điều khiển động cơ.
• Bộ nguồn chuyển mạch.

Infineon xác định đây là soft, fast recovery anti-parallel Emitter Controlled HE diode.

---

9. Khả năng chịu ngắn mạch

K40T120 có khả năng chịu ngắn mạch trong thời gian giới hạn.

Theo datasheet:

Short Circuit Withstand Time = 10µs

với điều kiện VGE = 15V, VCC ≤ 1200V và Tj ≤ 150°C.

Đây là khả năng chịu đựng trong điều kiện kiểm thử được nhà sản xuất quy định, không có nghĩa IGBT có thể hoạt động liên tục khi bị ngắn mạch.

Mạch điều khiển vẫn cần có chức năng phát hiện và ngắt lỗi nhanh để bảo vệ IGBT.

---

10. Điện áp Gate-Emitter ±20V

Điện áp giữa Gate và Emitter của K40T120 có giới hạn:

VGE = ±20V

Theo datasheet Infineon, đây là mức định mức tối đa.

Trong thiết kế thực tế, cần sử dụng Gate Driver phù hợp và tránh để điện áp Gate vượt quá giới hạn này.

Việc điều khiển Gate đúng cách có ảnh hưởng trực tiếp đến:

• Tổn hao dẫn.
• Tổn hao chuyển mạch.
• Nhiệt độ IGBT.
• Độ ổn định của mạch.

---

11. Công suất tiêu tán lớn

K40T120 có công suất tiêu tán tối đa:

Ptot = 270W tại Tc = 25°C

theo datasheet chính thức.

Tuy nhiên, để sử dụng IGBT ở công suất cao, cần thiết kế hệ thống tản nhiệt phù hợp.

Không nên chỉ dựa vào thông số 270W để xác định công suất tải. Công suất thực tế còn phụ thuộc vào:

• Tổn hao dẫn.
• Tổn hao chuyển mạch.
• Tần số chuyển mạch.
• Nhiệt độ môi trường.
• Tản nhiệt.
• Luồng không khí.
• Layout PCB.

---

12. Nhiệt độ hoạt động rộng

K40T120 có dải nhiệt độ tiếp giáp:

Tj = -40°C đến +150°C

và nhiệt độ lưu trữ:

-55°C đến +150°C.

Khả năng hoạt động ở nhiệt độ tiếp giáp cao giúp linh kiện phù hợp với các hệ thống công suất phải làm việc trong điều kiện nhiệt độ tương đối khắc nghiệt.

---

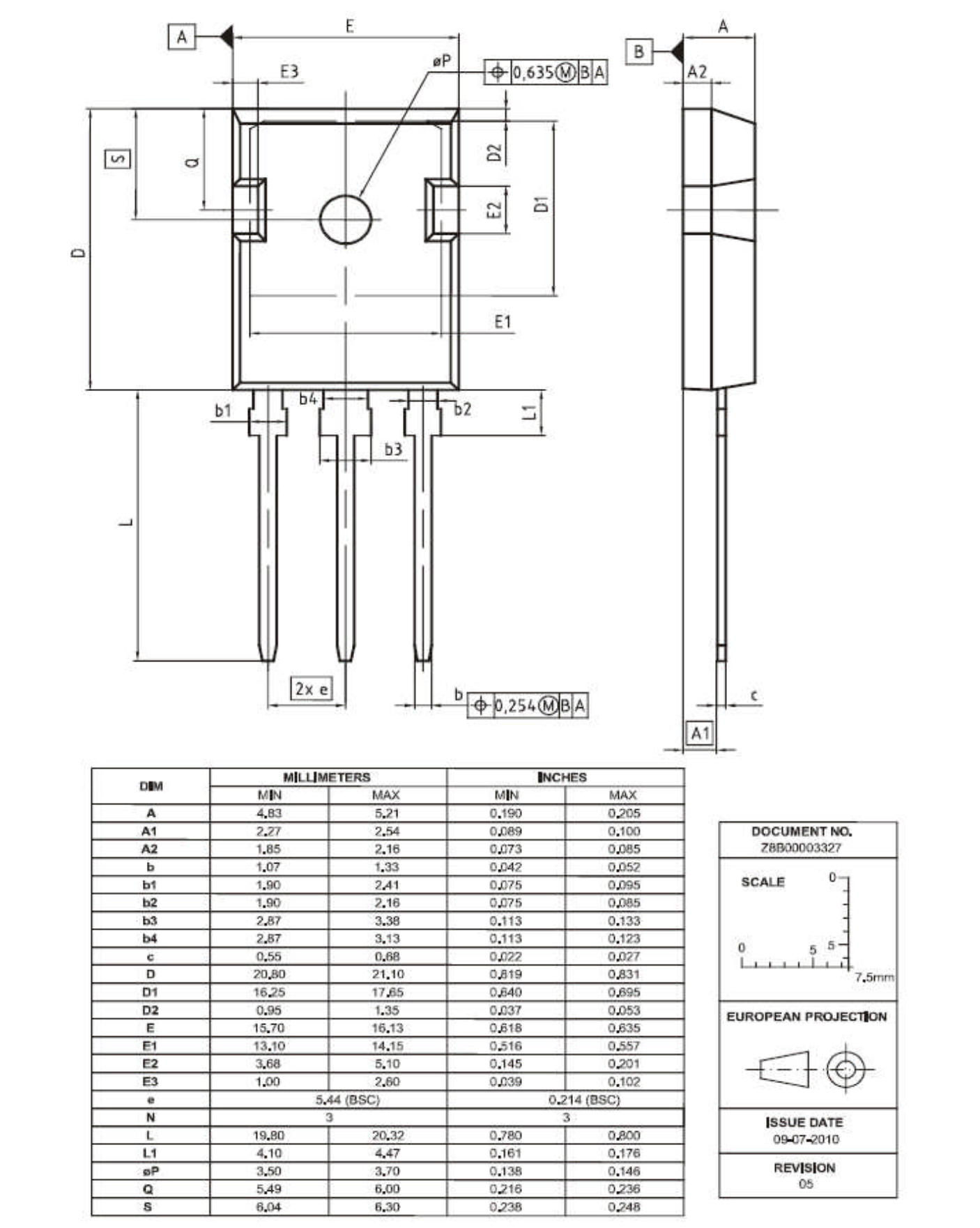

13. Package TO-247

K40T120 sử dụng package:

PG-TO-247-3

Đây là package phổ biến dành cho linh kiện bán dẫn công suất.

TO-247 có ưu điểm:

• Khả năng tản nhiệt tốt.
• Phù hợp với dòng điện lớn.
• Có thể gắn heatsink.
• Dễ thay thế trong các thiết bị công suất.
• Phù hợp với thiết kế through-hole.

Theo datasheet, cấu hình chân của linh kiện gồm:

Gate – Collector – Emitter. (Infineon Technologies)

---

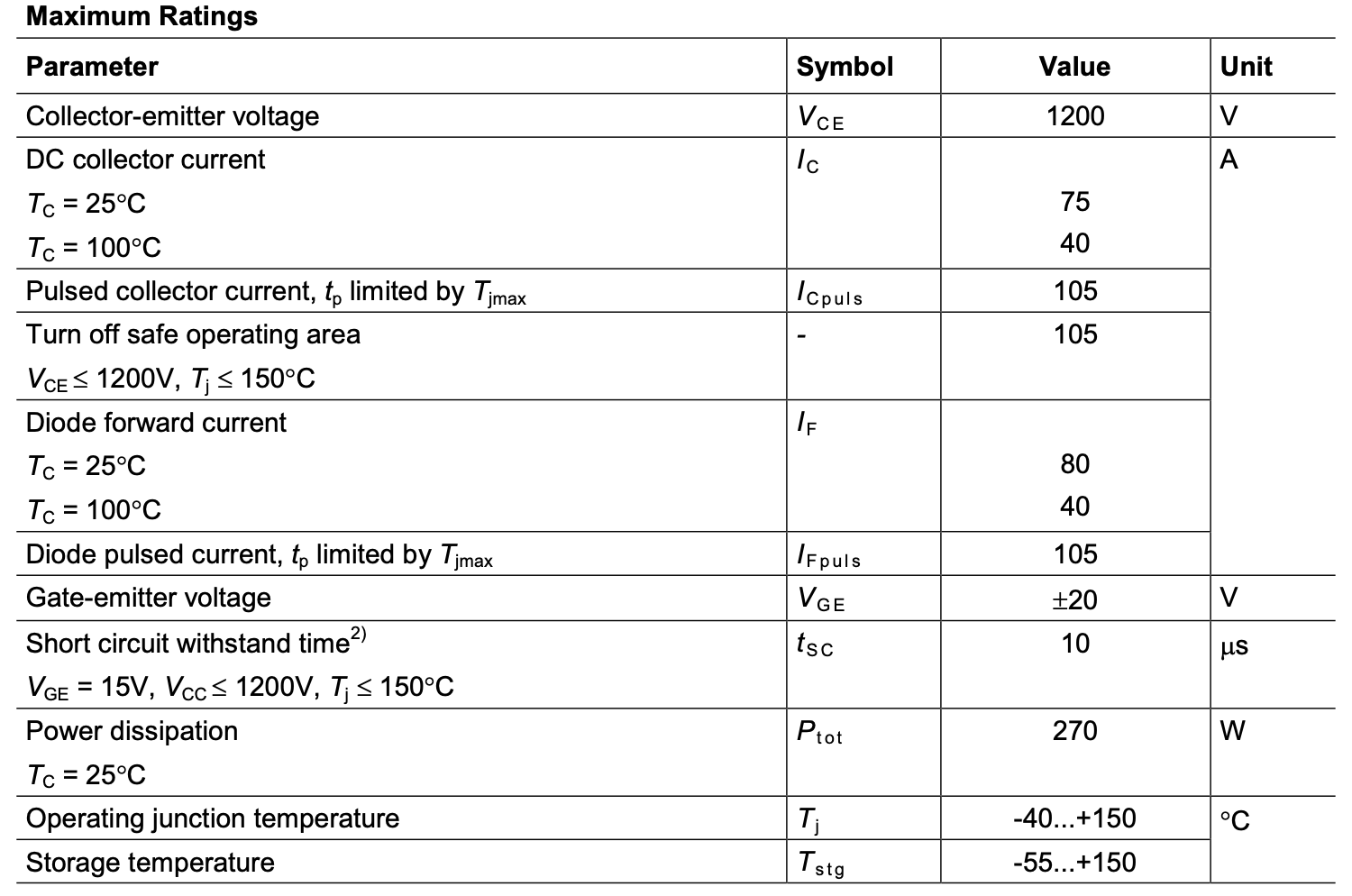

14. Thông số kỹ thuật K40T120 IGBT

Thông số	Giá trị
Mã marking	K40T120
Mã linh kiện	IKW40T120
Nhà sản xuất	Infineon Technologies
Loại linh kiện	IGBT công suất
Điện áp Collector-Emitter	1200V
Dòng Collector	40A tại Tc = 100°C
IC tại Tc = 25°C	75A
Dòng Collector xung	105A
VCE(sat) tại 25°C	1,7V typ.
VCE(sat) tại 125°C	2,1V typ.
Điện áp Gate-Emitter	±20V
Thời gian chịu ngắn mạch	10µs
Công suất tiêu tán	270W tại Tc = 25°C
Nhiệt độ tiếp giáp	-40°C đến +150°C
Rth(j-c) IGBT	0,45 K/W
Package	PG-TO-247-3
Công nghệ	TRENCHSTOP + Fieldstop
Diode tích hợp	Emitter Controlled HE diode
Kiểu lắp	Through-hole

Các thông số chính trên được lấy từ datasheet IKW40T120 của Infineon.

---

15. Ứng dụng của K40T120 IGBT

Biến tần

K40T120 rất phù hợp cho các mạch inverter/biến tần cần chuyển đổi và điều khiển công suất ở điện áp cao.

IGBT có thể đảm nhiệm việc đóng/cắt nguồn DC thành dạng xung PWM để tạo điện áp AC phù hợp cho tải.

Ứng dụng trong:

• Biến tần động cơ.
• Biến tần công nghiệp.
• Bộ điều khiển tốc độ động cơ.
• Inverter công suất.

Infineon xác định frequency converters là một trong những ứng dụng mục tiêu của IKW40T120.

---

Bộ lưu điện UPS

K40T120 có thể được sử dụng trong các tầng công suất của UPS – Uninterruptible Power Supply.

IGBT đảm nhiệm đóng/cắt dòng điện công suất cao trong quá trình:

DC → AC

hoặc các tầng chuyển đổi công suất bên trong UPS.

Infineon cũng liệt kê Uninterruptible Power Supply trong nhóm ứng dụng thiết kế của linh kiện.

---

Máy hàn điện tử

Các thiết bị máy hàn inverter yêu cầu linh kiện bán dẫn có:

• Khả năng chịu điện áp cao.
• Dòng điện lớn.
• Đóng cắt nhanh.
• Tổn hao thấp.

K40T120 có thể được sử dụng trong các tầng công suất của máy hàn inverter và các thiết bị nguồn hàn.

---

Bộ nguồn công suất

K40T120 phù hợp với các bộ nguồn chuyển đổi công suất cao cần linh kiện IGBT chịu điện áp 1200V.

Ví dụ:

• Nguồn công nghiệp.
• Bộ chuyển đổi AC-DC.
• Bộ chuyển đổi DC-DC công suất lớn.
• Bộ nguồn switching.
• Hệ thống nguồn dự phòng.

---

Điều khiển động cơ

IGBT K40T120 có thể được sử dụng trong các mạch điều khiển động cơ công suất lớn.

Thông qua PWM, bộ điều khiển có thể điều chỉnh:

• Điện áp.
• Dòng điện.
• Tần số.
• Tốc độ động cơ.

Ứng dụng trong:

• Động cơ AC.
• Motor công nghiệp.
• Máy bơm.
• Quạt công nghiệp.
• Máy nén.
• Thiết bị tự động hóa.

---

16. Ưu điểm nổi bật của K40T120

Chịu điện áp cao 1200V

Phù hợp với nhiều hệ thống điện tử công suất và bộ chuyển đổi điện áp cao.

Dòng tải lớn

Khả năng dòng Collector lên đến 40A tại Tc = 100°C và 75A tại Tc = 25°C theo điều kiện datasheet.

Tổn hao dẫn thấp

VCE(sat) khoảng 1,7V tại 25°C và IC = 40A, giúp hạn chế tổn hao khi IGBT dẫn.

Đóng cắt tốt

Thiết kế hướng tới tổn hao chuyển mạch thấp và điện tích Gate thấp.

Có diode chống song song

Diode Emitter Controlled HE phục hồi nhanh và mềm, phù hợp với tải cảm và mạch biến đổi công suất.

Khả năng chịu ngắn mạch

Thời gian chịu ngắn mạch được quy định lên tới 10µs trong điều kiện datasheet.

Package TO-247

Package TO-247 giúp linh kiện phù hợp với các ứng dụng công suất cao và thuận tiện kết hợp với tản nhiệt.

---

17. Lưu ý khi sử dụng K40T120

Cần sử dụng Gate Driver phù hợp

Không nên điều khiển trực tiếp Gate IGBT bằng tín hiệu MCU trong các mạch công suất lớn. Nên sử dụng IGBT Gate Driver phù hợp để kiểm soát tốc độ đóng/cắt và bảo vệ Gate.

Chú ý tản nhiệt

Khi hoạt động ở dòng cao, IGBT phát sinh nhiệt đáng kể. Cần tính toán:

P_loss → Rth → Tj

để đảm bảo nhiệt độ tiếp giáp không vượt quá giới hạn.

Không sử dụng 1200V như điện áp hoạt động mặc định

1200V là điện áp định mức tối đa VCE. Mạch thực tế cần có khoảng dự phòng an toàn đối với điện áp xung và quá áp khi chuyển mạch.

Chú ý cực tính chân

K40T120 dạng TO-247-3 có ba chân Gate, Collector và Emitter. Cần kiểm tra datasheet trước khi thay thế để tránh đấu nhầm chân.

Bảo vệ khi xảy ra ngắn mạch

Khả năng chịu ngắn mạch 10µs chỉ có ý nghĩa trong điều kiện kiểm thử được quy định. Mạch công suất vẫn cần cơ chế phát hiện lỗi và ngắt Gate nhanh.

---

18. K40T120 phù hợp để thay thế linh kiện nào?

K40T120 có thể được xem xét trong các mạch đang sử dụng IGBT 1200V công suất tương đương, nhưng không nên thay thế chỉ dựa trên hai thông số 40A/1200V.

Khi lựa chọn IGBT thay thế cần kiểm tra ít nhất:

• VCES.
• IC.
• VCE(sat).
• Gate charge.
• Switching loss.
• SOA.
• Short-circuit capability.
• Pinout.
• Package.
• Đặc tính diode.
• Điều kiện nhiệt.

Đặc biệt, phải kiểm tra pinout và thông số Gate trước khi thay thế.

---

19. Câu hỏi thường gặp về K40T120

K40T120 là linh kiện gì?

K40T120 là mã marking của IGBT IKW40T120, linh kiện công suất của Infineon với định mức 1200V/40A, package PG-TO-247-3.

K40T120 chịu được bao nhiêu Volt?

Điện áp Collector-Emitter tối đa là 1200V.

K40T120 chịu được bao nhiêu Ampere?

Dòng Collector DC được quy định 40A tại Tc = 100°C và 75A tại Tc = 25°C.

K40T120 có diode tích hợp không?

Có. IKW40T120 được đóng gói cùng diode chống song song Emitter Controlled HE có đặc tính phục hồi nhanh và mềm.

K40T120 dùng package gì?

K40T120 sử dụng PG-TO-247-3, thuộc dạng TO-247 3 chân.

K40T120 dùng trong thiết bị nào?

Linh kiện phù hợp với biến tần, bộ chuyển đổi tần số, UPS, máy hàn, bộ nguồn công suất và các hệ thống điều khiển công suất công nghiệp.
