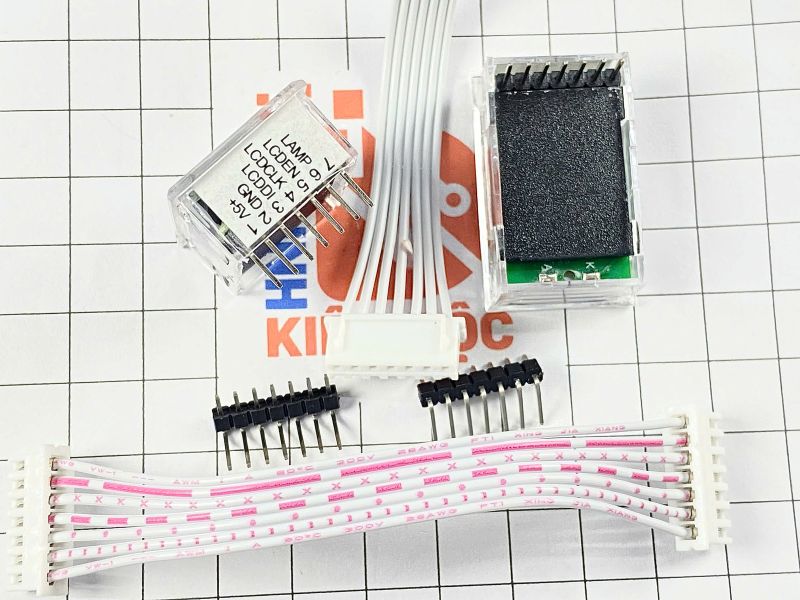

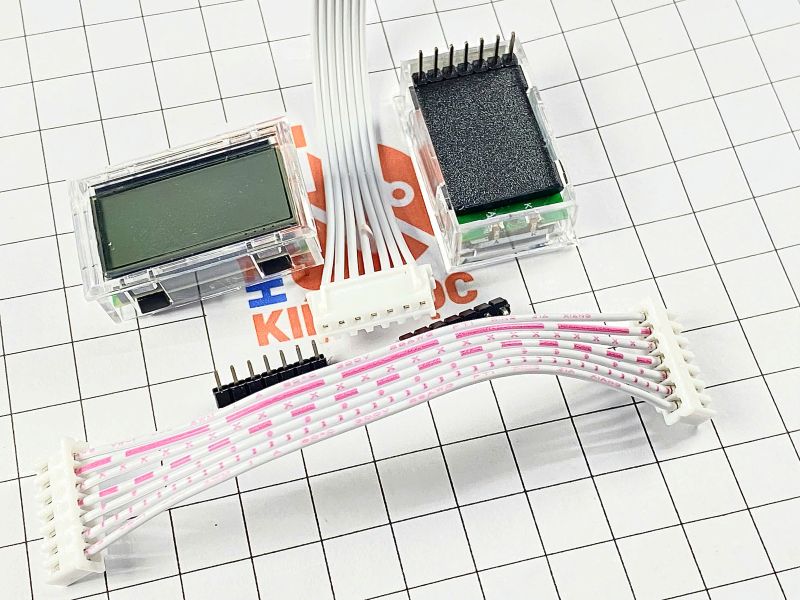

LCD gắn cho mạch EGS002 EG8010+IR2110

EG8010 là chip tạo biến tần sóng sin thuần túy kỹ thuật số, đầy đủ chức năng với điều khiển vùng chết riêng. Nó được sử dụng trong kiến ​​trúc chuyển đổi nguồn hai giai đoạn DC-DC-AC hoặc chuyển đổi tăng cường biến áp tần số nguồn một giai đoạn DC-AC. với bộ tạo dao động tinh thể 12 MHz bên ngoài, nó có thể nhận ra chip chuyên dụng biến tần hình sin thuần túy 50Hz hoặc 60Hz với độ chính xác cao, độ méo và sóng hài nhỏ. Con chip này sử dụng công nghệ CMOS và tích hợp các chức năng như bộ tạo hình sin SPWM, mạch điều khiển thời gian chết, hệ số nhân hệ số biên độ, mạch khởi động mềm, mạch bảo vệ, giao diện truyền thông nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 12832.

* Nguồn điện đơn 5V

* Cài đặt chân cắm 4 tần số đầu ra sóng sin thuần túy: Tần số cố định sóng sin thuần túy 50Hz Tần số cố định sóng sin thuần túy 60Hz Tần số cố định sóng sin thuần túy 0-100Hz tần số sóng sin thuần túy có thể điều chỉnh Tần số sóng sin thuần túy có thể điều chỉnh 0-400Hz tần số sóng sin thuần túy có thể điều chỉnh

* Phương pháp điều chế đơn cực và lưỡng cực

* Đi kèm với điều khiển vùng chết, cài đặt pin 4 loại thời gian chết: thời gian chết 300nS, thời gian chết 500nS, thời gian chết 1,0uS, thời gian chết 1,5uS

* Bộ tạo dao động tinh thể 12 MHz bên ngoài

* Tần số sóng mang 23,4KHz

* Xử lý thời gian thực phản hồi điện áp, dòng điện và nhiệt độ

* Chức năng bảo vệ quá áp, thiếu điện áp, quá dòng và quá nhiệt

* Pin cài đặt chế độ khởi động mềm Thời gian đáp ứng 1S

* Giao tiếp nối tiếp đặt điện áp đầu ra, tần số và các thông số khác

* Cổng nối tiếp ngoài 128*32 LCD hiển thị module hiển thị các thông tin như điện áp, tần số, nhiệt độ và dòng điện của biến tần

* Theo ứng dụng của khách hàng, Công ty Vi điện tử Yijing cung cấp các sửa đổi cho các chức năng hoặc thông số tương ứng.
