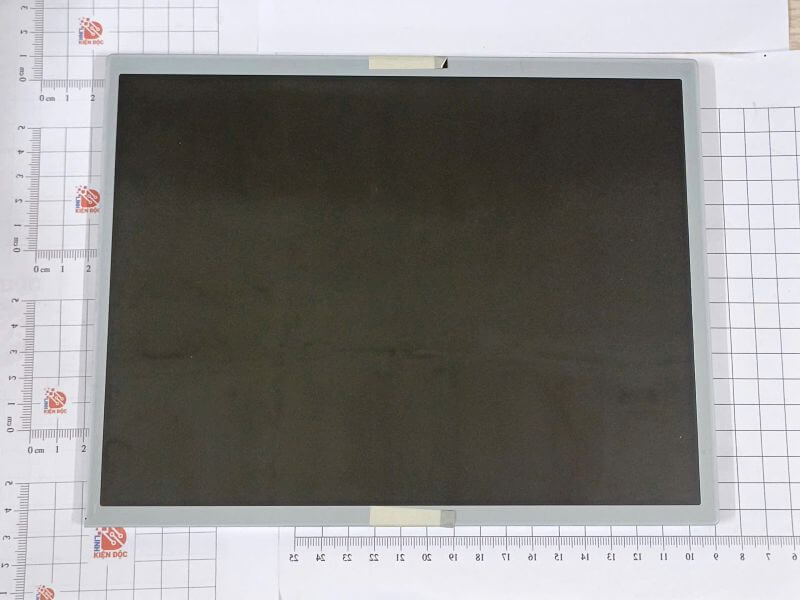

LQ104V1DG74 Màn hình LCD 10.4 inch

1. Giới thiệu chung

LQ104V1DG74 là màn hình LCD công nghiệp do hãng Sharp sản xuất, sử dụng công nghệ TFT-LCD với ma trận chủ động giúp hiển thị hình ảnh ổn định và rõ nét. Màn hình có kích thước 10.4 inch, độ phân giải VGA 640×480 với tỷ lệ khung hình 4:3, phù hợp cho các ứng dụng hiển thị cơ bản. Sản phẩm được thiết kế hướng tới môi trường công nghiệp với độ bền cao, khả năng hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt và liên tục trong thời gian dài, đáp ứng tốt các yêu cầu về độ tin cậy trong hệ thống điều khiển và giám sát.

2. Đặc điểm nổi bật

• Công nghệ TFT-LCD cho hình ảnh ổn định, ít nhiễu.
• Đèn nền LED có tuổi thọ cao.
• Độ sáng khá tốt, hiển thị rõ trong môi trường công nghiệp.
• Góc nhìn tương đối rộng.
• Tỷ lệ tương phản cao, hình ảnh rõ nét.
• Hoạt động được trong dải nhiệt độ rộng (-30°C đến 80°C).
• Không tích hợp cảm ứng (có thể gắn thêm nếu cần).

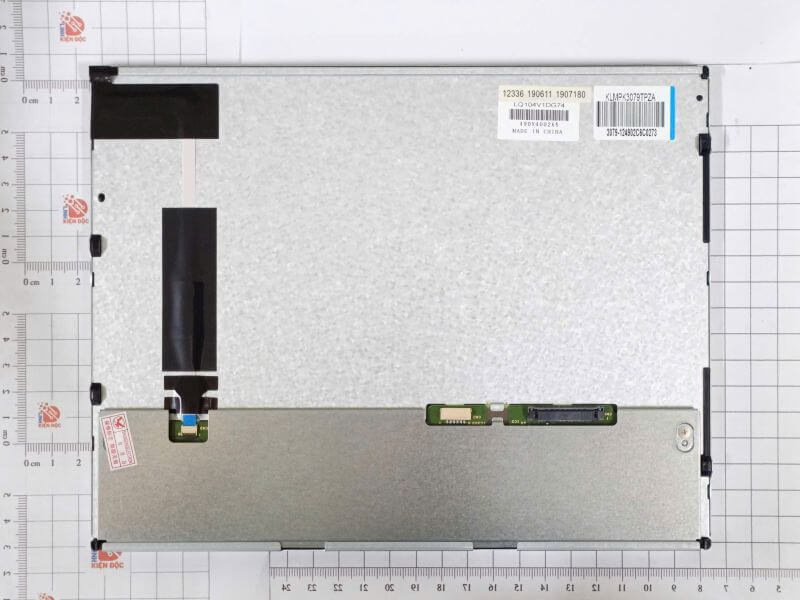

3. Cấu tạo

Màn hình gồm các thành phần chính:

• Tấm nền TFT-LCD hiển thị hình ảnh
• Hệ thống đèn nền LED
• Mạch điều khiển (driver IC)
• Lớp kính và polarizer
• Bộ điều khiển đèn nền

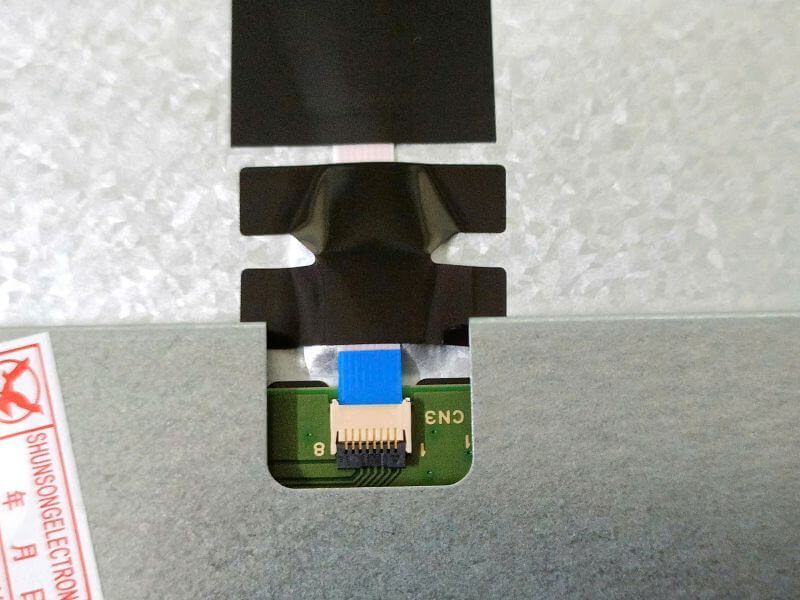

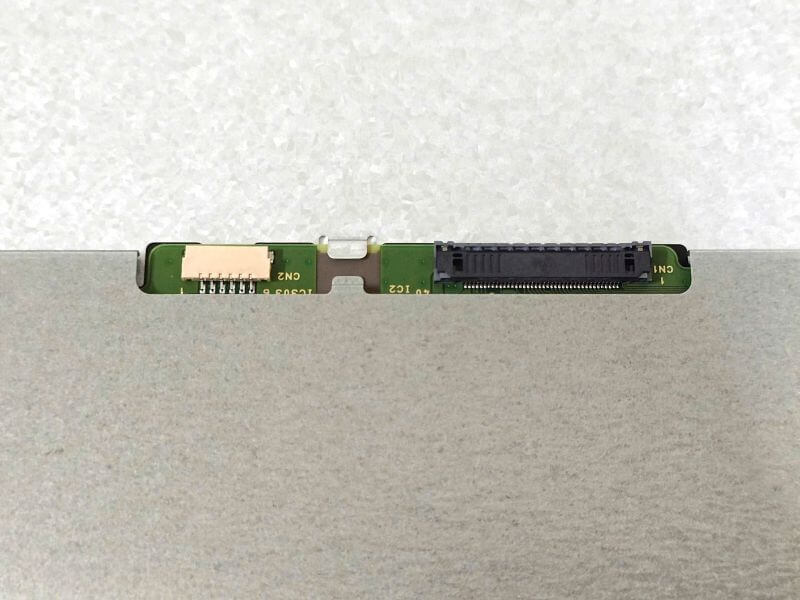

• Cổng kết nối tín hiệu (40 chân)

4. Thông số kỹ thuật

Thông số hiển thị

• Kích thước: 10.4 inch
• Độ phân giải: 640 × 480 (VGA)
• Tỷ lệ: 4:3
• Số màu: khoảng 262K màu

Thông số quang học

• Độ sáng: khoảng 370 cd/m²
• Độ tương phản: khoảng 800:1
• Góc nhìn: 80/80/60/80
• Thời gian đáp ứng: khoảng 35 ms

Thông số điện

• Điện áp hoạt động: 3.3V
• Giao tiếp: CMOS
• Tần số quét: 60Hz

Thông số cơ khí

• Kích thước: khoảng 227.3 × 177.5 × 10.5 mm
• Vùng hiển thị: 211.2 × 158.4 mm
• Trọng lượng: khoảng 500g

Môi trường hoạt động

• Nhiệt độ hoạt động: -30 ~ 80°C
• Nhiệt độ lưu trữ: -30 ~ 80°C

5. Ứng dụng

• Máy tính công nghiệp
• Hệ thống điều khiển tự động (PLC, HMI)
• Máy ATM, POS
• Thiết bị y tế
• Hệ thống giám sát
• Máy móc sản xuất

6. Lưu ý khi sử dụng

• Tránh va đập mạnh làm vỡ màn hình
• Không để nước hoặc hóa chất tiếp xúc trực tiếp
• Ngắt nguồn trước khi lắp đặt hoặc tháo cáp
• Sử dụng đúng điện áp để tránh hỏng thiết bị
• Bảo quản nơi khô ráo, tránh nhiệt độ quá cao hoặc ẩm

7. Kết luận

LQ104V1DG74 là màn hình LCD 10.4 inch có độ bền cao, hoạt động ổn định trong môi trường công nghiệp. Với các thông số phù hợp và khả năng chịu nhiệt tốt, sản phẩm này rất thích hợp cho các hệ thống điều khiển và hiển thị yêu cầu độ tin cậy cao.
