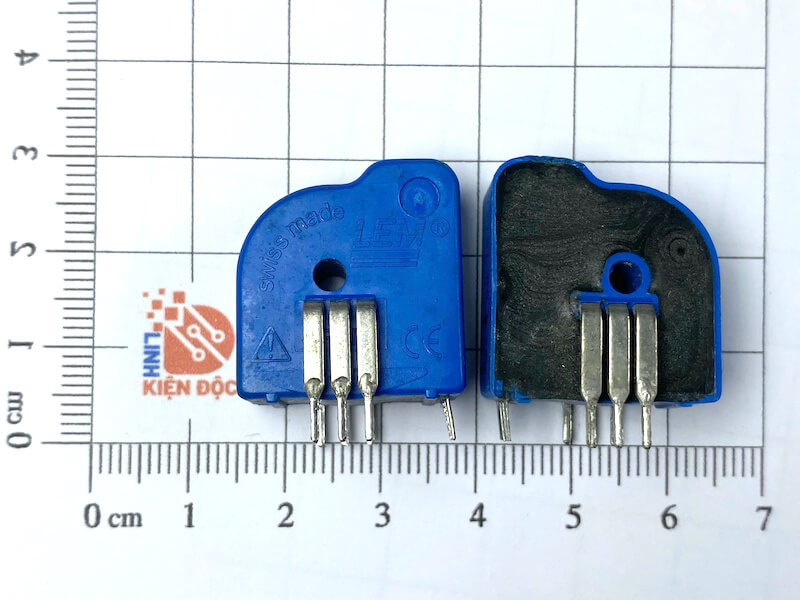

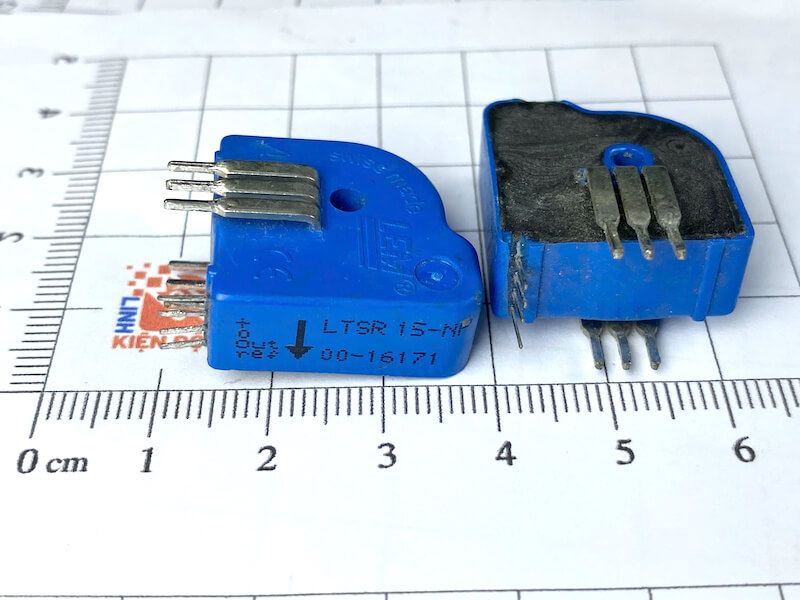

LTSR 15-NP Cảm Biến Dòng 15A 2.5V (tháo máy)

Giới thiệu chi tiết về LTSR 15-NP (Cảm biến dòng 15A, 2.5V)

Cảm biến dòng LTSR 15-NP là cảm biến dựa trên hiệu ứng Hall, được thiết kế để đo dòng điện xoay chiều (AC) và một chiều (DC) lên đến 15A. Nó sử dụng công nghệ cảm biến Hall để phát hiện dòng điện chạy qua, biến đổi nó thành tín hiệu điện áp tương tự tỷ lệ thuận với dòng điện đó. Cảm biến này được sử dụng rộng rãi trong các ứng dụng đòi hỏi độ chính xác cao và khả năng cách ly điện áp tốt.

Cấu tạo của LTSR 15-NP:

LTSR 15-NP là một cảm biến dòng điện Hall được thiết kế để đo lường dòng điện với độ chính xác cao, dựa trên hiệu ứng Hall. Cảm biến này có một thiết kế phức tạp bao gồm:

• Mạch tích hợp (IC): Đây là phần chính để phát hiện dòng điện chạy qua dây dẫn và sử dụng hiệu ứng Hall để tạo ra tín hiệu điện áp tương ứng.
• Mạch bảo vệ quá tải và nhiễu: Giúp bảo vệ cảm biến khỏi những xung đột điện áp lớn hoặc nhiễu không mong muốn trong hệ thống.
• Khe cắm cách điện: Thiết kế này giúp cách ly tín hiệu điện một cách an toàn giữa hệ thống đo và mạch cảm biến, đảm bảo an toàn trong các ứng dụng đo dòng cao áp.
• Vỏ nhựa chắc chắn: Bảo vệ các linh kiện bên trong và tăng khả năng chống chịu với các điều kiện môi trường khác nhau.

Chức năng của LTSR 15-NP:

• Đo dòng điện chính xác: Cảm biến LTSR 15-NP đo dòng điện liên tục trong khoảng từ -15A đến +15A, với độ chính xác cao thông qua cơ chế phát hiện hiệu ứng Hall.
• Cách ly điện áp: LTSR 15-NP có khả năng cách ly giữa mạch đầu vào và mạch đo, giúp ngăn chặn hiện tượng đo nhiễu và đảm bảo an toàn cho các thiết bị.
• Tín hiệu đầu ra tương tự: Tín hiệu đầu ra của cảm biến là dạng analog với điện áp đầu ra dao động quanh 2.5V ở trạng thái dòng không (0A). Điện áp đầu ra sẽ thay đổi tỷ lệ thuận với dòng điện được đo (ví dụ: dòng dương hoặc âm).

Thông số kỹ thuật của LTSR 15-NP:

• Dòng điện đo được: -15A đến +15A
• Điện áp đầu ra: 2.5V (tương ứng với 0A); dải thay đổi từ 0V đến 5V tùy thuộc vào dòng đo được.
• Tần số đáp ứng: Lên đến 100 kHz, phù hợp cho các ứng dụng yêu cầu đo nhanh.
• Sai số: Thường dưới 1%, cho phép đo chính xác cao.
• Điện áp nguồn: 5V DC
• Nhiệt độ hoạt động: -40°C đến +85°C, hoạt động tốt trong nhiều môi trường nhiệt độ khác nhau.
• Cách ly điện áp: Tối đa 4.3 kV RMS giữa đường dòng và mạch đo.

Ứng dụng của LTSR 15-NP:

• Trong các hệ thống năng lượng tái tạo: Đo dòng trong các hệ thống năng lượng mặt trời, năng lượng gió để kiểm soát dòng điện và đảm bảo hiệu quả hoạt động.
• Trong bộ sạc pin và biến tần: Giám sát dòng điện trong các bộ sạc pin và bộ chuyển đổi dòng điện xoay chiều (AC) và dòng một chiều (DC).
• Trong ô tô điện: Giám sát dòng điện của hệ thống điều khiển động cơ, bảo vệ và quản lý pin của xe.
• Trong công nghiệp tự động hóa: Dùng trong các hệ thống điều khiển tự động, kiểm tra và giám sát các dòng điện tải trong máy móc.
• Các ứng dụng điều khiển công suất: Giám sát dòng trong các hệ thống công suất lớn, các thiết bị điều khiển công suất như bộ biến tần, UPS.

LTSR 15-NP là lựa chọn tốt cho các ứng dụng đòi hỏi độ chính xác cao trong đo lường dòng điện, đảm bảo an toàn cách ly điện và hoạt động ổn định trong các môi trường khắc nghiệt.
