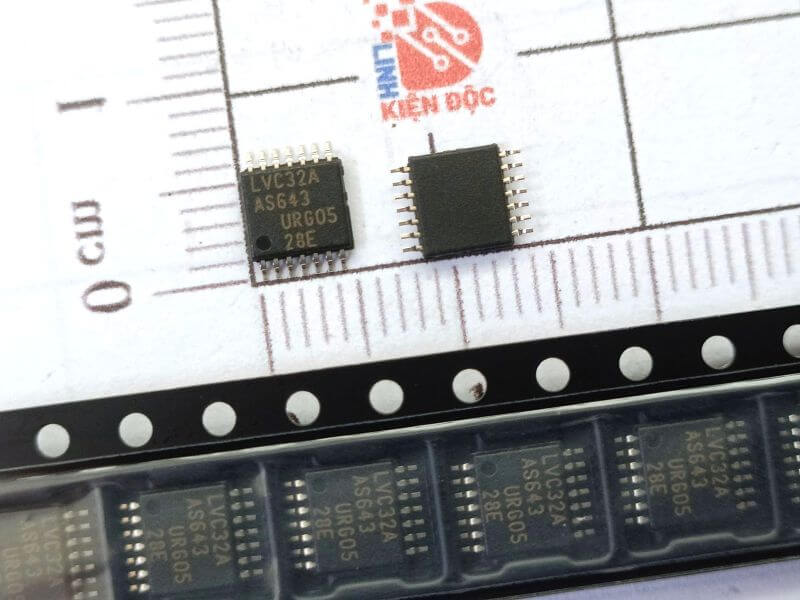

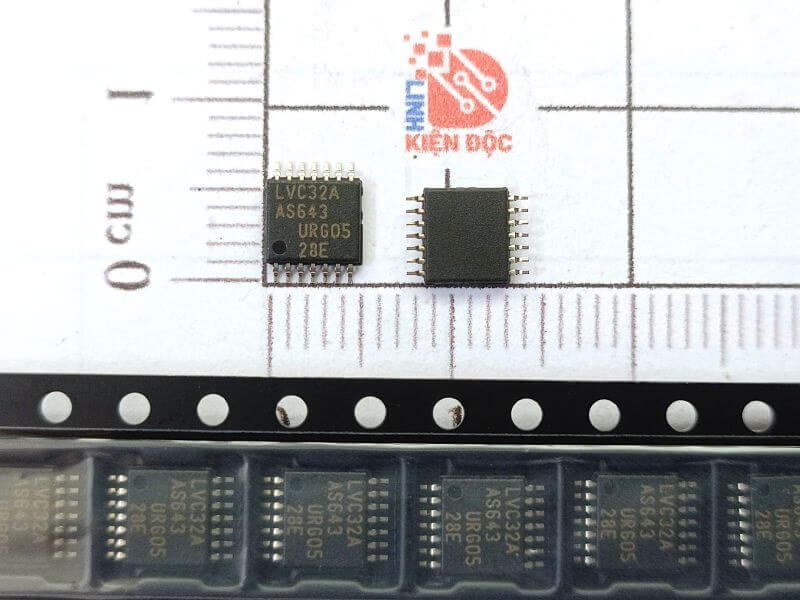

LVC32A 74LVC32APW IC số TSSOP-14

Giới thiệu chung

74LVC32APW là IC logic số thuộc họ LVC (Low Voltage CMOS), tích hợp 4 cổng OR 2 đầu vào độc lập trong cùng một chip. IC được thiết kế để hoạt động với điện áp thấp nhưng vẫn đảm bảo tốc độ cao, tiêu thụ công suất thấp và khả năng tương thích tốt với nhiều chuẩn logic khác nhau. Với dạng đóng gói TSSOP-14 nhỏ gọn, 74LVC32APW rất phù hợp cho các mạch điện tử hiện đại yêu cầu tiết kiệm không gian, đặc biệt trong thiết kế mạch in (PCB) mật độ cao. IC thường được sử dụng trong các hệ thống điều khiển số, vi điều khiển và các ứng dụng xử lý tín hiệu logic cơ bản.

Đặc điểm

• Tích hợp 4 cổng OR, mỗi cổng 2 đầu vào
• Công nghệ CMOS điện áp thấp (LVC)
• Tốc độ xử lý cao, độ trễ thấp
• Tiêu thụ điện năng thấp
• Tương thích mức logic TTL và CMOS
• Kích thước nhỏ gọn (TSSOP-14)

Cấu tạo

• 4 cổng OR độc lập (mỗi cổng gồm 2 input, 1 output)
• 14 chân gồm:
  • Chân vào (A, B)
  • Chân ra (Y)
  • Chân nguồn (VCC)
  • Chân mass (GND)
• Đóng gói TSSOP-14 SMD

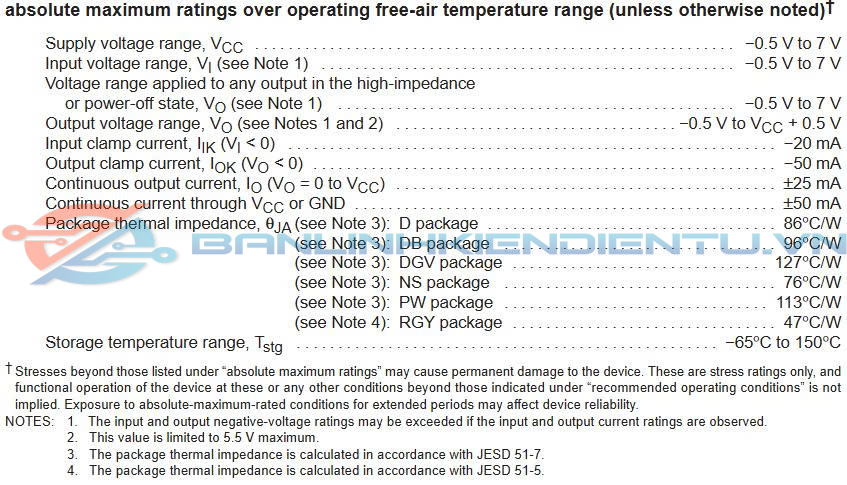

Thông số kỹ thuật

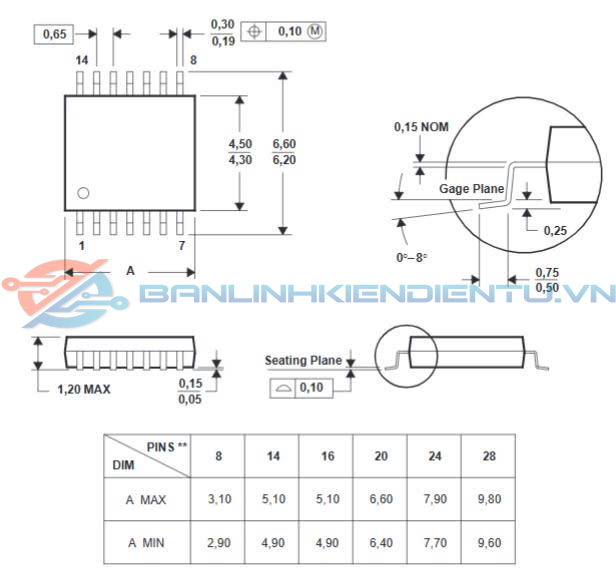

Kích thước

Ứng dụng

• Mạch xử lý logic số
• Kết hợp tín hiệu trong vi điều khiển (MCU)
• Mạch điều khiển, tự động hóa
• Thiết bị điện tử tiêu dùng
• Mạch giao tiếp và xử lý tín hiệu số

Lưu ý sử dụng

• Cấp nguồn đúng dải 1.65–5.5V
• Không để điện áp đầu vào vượt quá VCC
• Nên dùng tụ lọc nguồn (0.1µF) gần IC
• Tránh tĩnh điện (ESD) khi thao tác
• Hàn đúng kỹ thuật vì IC dạng SMD chân nhỏ

Xem thêm các mã IC số khác tại đây

Datasheet
