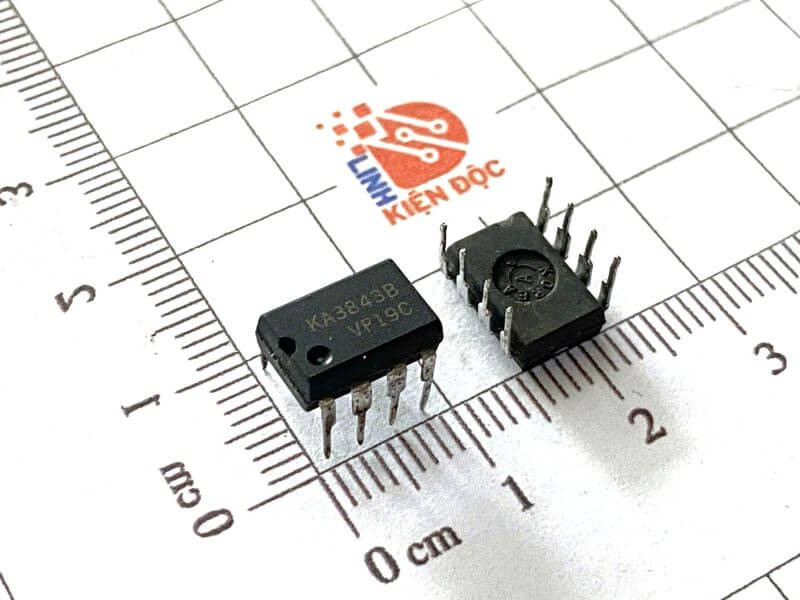

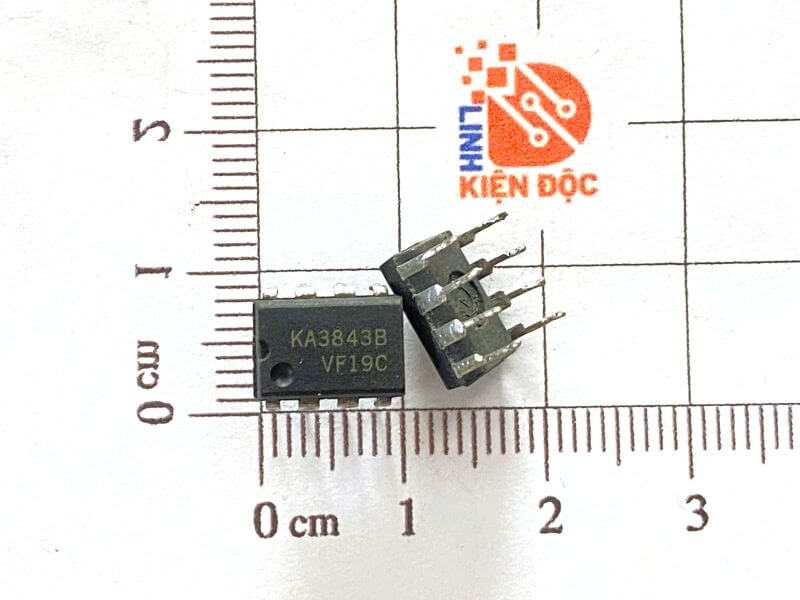

KA3843B IC điều khiển PWM DIP-8 tháo máy

Giới thiệu chung

KA3843B là IC điều khiển nguồn xung PWM (Pulse Width Modulation) chế độ dòng (Current Mode) được sử dụng rộng rãi trong các bộ nguồn chuyển mạch (SMPS), bộ nguồn AC-DC, DC-DC Converter, adapter, bộ sạc và nhiều thiết bị điện tử công suất. IC tích hợp bộ tạo dao động chính xác, bộ khuếch đại sai số, bộ so sánh cảm biến dòng và mạch điều khiển ngõ ra công suất, giúp điều khiển MOSFET hiệu quả với số lượng linh kiện ngoại vi tối thiểu. KA3843B có điện áp khởi động thấp hơn KA3842B, phù hợp với nhiều thiết kế nguồn điện áp thấp và có thể hoạt động với chu kỳ làm việc tối đa 100%.

Đặc điểm nổi bật

• IC điều khiển nguồn xung PWM theo chế độ dòng (Current Mode PWM).
• Điện áp khởi động thấp, phù hợp với các mạch nguồn điện áp thấp.
• Hoạt động với điện áp nguồn từ 7.6V đến 30V.
• Tần số dao động có thể điều chỉnh bằng linh kiện ngoài, lên đến 500kHz.
• Chu kỳ làm việc tối đa 100%.
• Tích hợp nguồn tham chiếu chính xác 5V.
• Tích hợp bộ khuếch đại sai số (Error Amplifier) có độ lợi cao.
• Tích hợp bộ so sánh cảm biến dòng và mạch giới hạn dòng theo từng chu kỳ.
• Tích hợp mạch bảo vệ điện áp thấp (UVLO).
• Ngõ ra Totem-Pole có khả năng điều khiển trực tiếp MOSFET công suất.
• Đóng gói DIP-8, thuận tiện cho sửa chữa và thay thế.

Cấu tạo

• Bộ tạo dao động (Oscillator): Tạo xung PWM với tần số do linh kiện ngoài thiết lập.
• Nguồn tham chiếu 5V (Reference): Cung cấp điện áp chuẩn ổn định cho các khối điều khiển.
• Bộ khuếch đại sai số (Error Amplifier): So sánh tín hiệu hồi tiếp để điều chỉnh độ rộng xung PWM.
• Bộ so sánh cảm biến dòng (Current Sense Comparator): Giám sát dòng qua MOSFET và bảo vệ quá dòng.
• Mạch PWM Logic: Điều khiển độ rộng xung theo tín hiệu phản hồi và tín hiệu cảm biến dòng.
• Mạch UVLO (Under Voltage Lockout): Ngăn IC hoạt động khi điện áp nguồn chưa đạt ngưỡng.
• Mạch điều khiển ngõ ra Totem-Pole: Cấp và hút dòng mạnh để điều khiển cổng MOSFET.
• Vỏ DIP-8: Dạng cắm xuyên lỗ (Through Hole), dễ lắp đặt và thay thế.

Thông số kỹ thuật cơ bản

• Mã IC: KA3843B
• Loại IC: Current Mode PWM Controller
• Kiểu đóng gói: DIP-8 (tháo máy)
• Điện áp hoạt động (VCC): 7.6V – 30V
• Điện áp khởi động: Khoảng 8.5V
• Điện áp ngắt UVLO: Khoảng 7.9V
• Điện áp tham chiếu (VREF): 5V ±1%
• Tần số hoạt động: Điều chỉnh được, tối đa 500kHz
• Dòng điều khiển ngõ ra: Lên đến ±1A (đỉnh)
• Chu kỳ làm việc tối đa: 100%
• Nhiệt độ hoạt động: 0°C đến +70°C (phiên bản thương mại)
• Kiểu lắp đặt: Through Hole (DIP-8)

Ứng dụng

• Bộ nguồn chuyển mạch (SMPS).
• Bộ nguồn AC-DC và DC-DC Converter.
• Adapter và bộ sạc.
• Nguồn Flyback, Forward, Buck, Boost.
• Bộ điều khiển MOSFET công suất.
• Sửa chữa, thay thế IC trong các thiết bị điện tử công nghiệp và dân dụng
