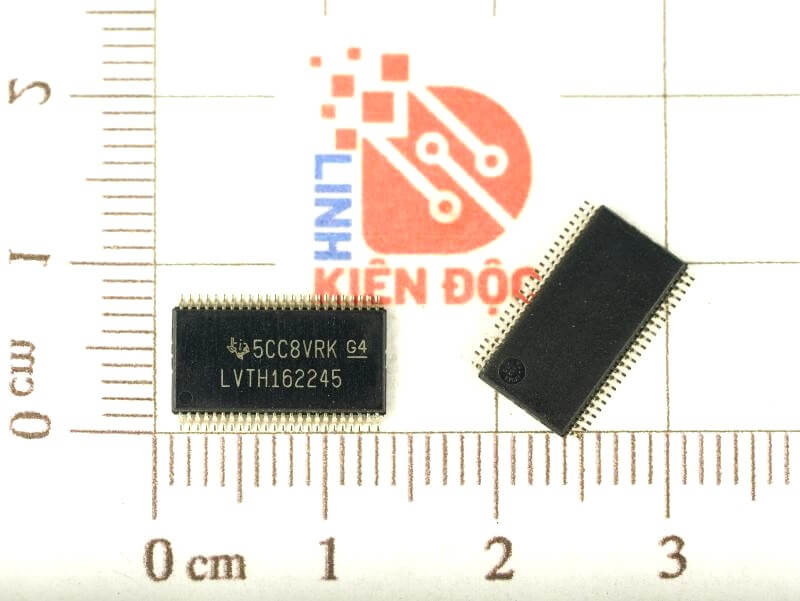

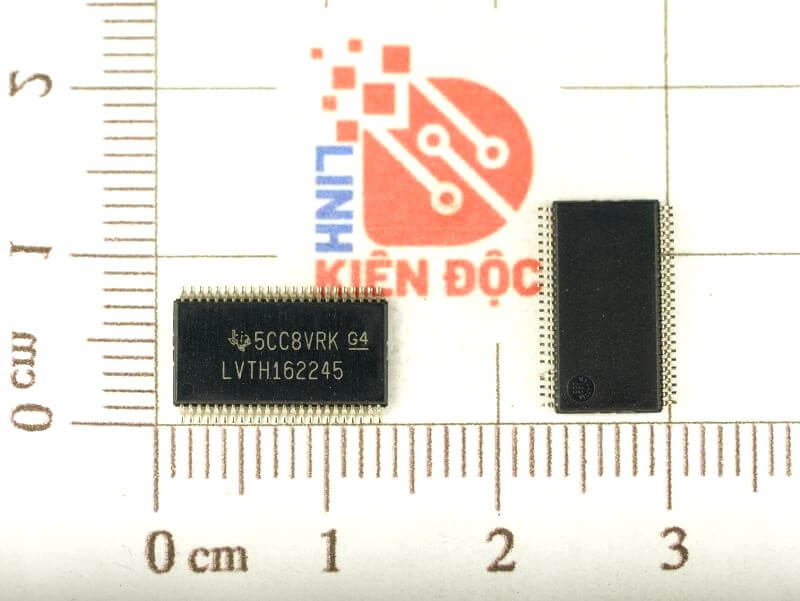

74LVTH162245DGGR, 74LVTH162245, LVTH162245 TSSOP48

Giới thiệu về IC 74LVTH162245

LVTH162245 chứa mười sáu bộ đệm song hướng không đảo với đầu ra 3-STATE và được thiết kế cho các ứng dụng hướng bus. Thiết bị được điều khiển theo byte. Mỗi byte có các đầu vào điều khiển riêng biệt có thể được nối tắt với nhau để hoạt động 16 bit đầy đủ. Các đầu vào T/R xác định hướng luồng dữ liệu qua thiết bị. Các đầu vào OE vô hiệu hóa cả cổng A và B bằng cách đặt chúng ở trạng thái trở kháng cao. LVTH162245 được thiết kế với điện trở nối tiếp tương đương 25: ở cả trạng thái CAO và THẤP trên đầu ra Cổng A. Thiết kế này làm giảm nhiễu đường truyền trong các ứng dụng như trình điều khiển địa chỉ bộ nhớ, trình điều khiển xung nhịp và bộ thu phát/phát bus.

Đầu vào dữ liệu LVTH162245 bao gồm bushold, loại bỏ nhu cầu về điện trở kéo lên bên ngoài để giữ các đầu vào không sử dụng. Các bộ thu phát không đảo ngược này được thiết kế cho các ứng dụng VCC điện áp thấp (3,3V), nhưng có khả năng cung cấp giao diện TTL cho môi trường 5V. LVTH162245 được chế tạo bằng công nghệ BiCMOS tiên tiến để đạt được hoạt động tốc độ cao tương tự như 5V ABT trong khi vẫn duy trì mức tiêu thụ điện năng thấp.

Đặc trưng kỹ thuật

• Khả năng giao diện đầu vào và đầu ra cho các hệ thống ở 5V Vcc
• Đầu vào dữ liệu Bushold loại bỏ nhu cầu về điện trở kéo lên bên ngoài để giữ các đầu vào không sử dụng
• Cho phép chèn/rút trực tiếp
• Trở kháng cao Power Up/Down cung cấp tải Bus không có trục trặc
• Đầu ra cổng A bao gồm điện trở nối tiếp tương đương 25Ω khiến điện trở kết thúc bên ngoài không cần thiết và giảm quá tải và thiếu tải
• Đầu ra cổng A nguồn/hạ ±12 mA.
  Đầu ra cổng B nguồn/hạ -32 mA/+64 mA
• Tương thích về mặt chức năng với dòng 74 162245
• Hiệu suất chốt vượt quá 500 mA
• Hiệu suất ESD:
  – Mô hình cơ thể người> 2000V
  – Mô hình máy> 200V
  – Mô hình thiết bị tích điện> 1000V
• Cũng được đóng gói trong Mảng lưới bi có độ cao mịn (FBGA) bằng nhựa

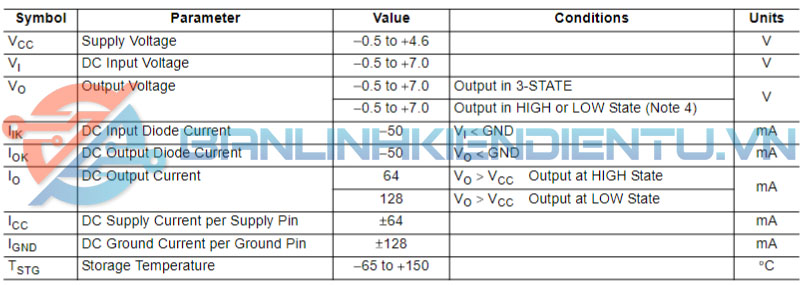

Thông số kỹ thuật

• Loại IC: Bộ thu phát bus (Bus Transceiver).
• Họ logic: 74LVTH (Low Voltage TTL compatible with High Drive and Hot Insertion).
• Cấu hình bit: 16-bit (dual-octal, có thể hoạt động như hai bộ 8-bit hoặc một bộ 16-bit).
• Chức năng: Không đảo ngược (Non-Inverting), đầu ra 3-State (cho phép cách ly bus).
• Điện áp cung cấp (VCC​): 2.7V đến 3.6V (tối ưu cho các ứng dụng 3.3V).
• Khả năng tương thích điện áp:
  • Đầu vào và đầu ra tương thích với hệ thống 5V TTL.
  • Hỗ trợ hoạt động tín hiệu hỗn hợp (5V input/output với 3.3V VCC​).
• Dòng điện đầu ra:
  • Cổng A: Source/Sink điển hình ±12 mA.
  • Cổng B: Source/Sink điển hình ±32 mA (hoặc 64 mA cho LOW).
• Tính năng Hot-Insertion (Hotswap): Được thiết kế đặc biệt để hỗ trợ việc cắm/rút nóng các bo mạch mà không gây nhiễu cho hệ thống. Điều này đạt được thông qua mạch Ioff​ (tắt các ngõ ra khi không có nguồn) và chức năng 3-state khi khởi động/tắt nguồn.
• Bus-Hold Circuitry: Các chân đầu vào dữ liệu tích hợp mạch bus-hold, giúp duy trì trạng thái logic hợp lệ cho các đầu vào không sử dụng hoặc không được điều khiển, loại bỏ nhu cầu về điện trở kéo lên/kéo xuống bên ngoài.
• Điện trở nối tiếp tích hợp (Series Resistors): Đầu ra cổng A thường tích hợp điện trở nối tiếp tương đương (khoảng 25Ω) để giảm nhiễu đường truyền, quá độ và quá áp/quá thấp (overshoot/undershoot), loại bỏ nhu cầu về điện trở nối tiếp bên ngoài.
• Kiến trúc Flow-Through: Tối ưu hóa việc bố trí PCB bằng cách sắp xếp các chân đầu vào ở một phía và đầu ra ở phía đối diện, giúp việc định tuyến mạch dễ dàng hơn.
• Độ trễ truyền tín hiệu (Propagation Delay): Điển hình khoảng 2.8 ns.
• Nhiệt độ hoạt động: -40°C đến +85°C.
• Kiểu đóng gói: Phổ biến trong các gói dán bề mặt như TSSOP-48 (Thin Shrink Small Outline Package – 48 chân), SSOP-48, hoặc TVSOP-48.

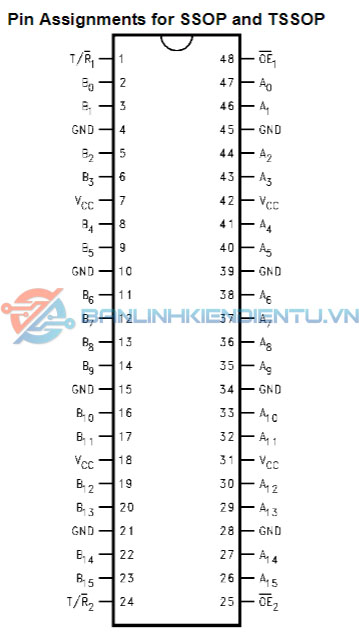

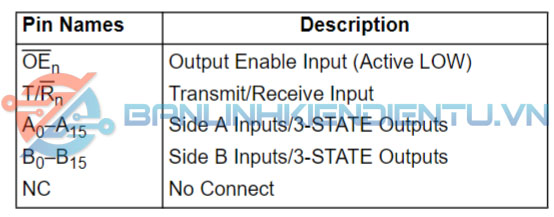

Sơ đồ chân

Ứng dụng thực tế

Với các tính năng ưu việt về điện áp thấp, tốc độ cao, khả năng tương thích hỗn hợp điện áp và hot-insertion, 74LVTH162245 được sử dụng rộng rãi trong các ứng dụng như:

• Giao tiếp bus trong hệ thống máy tính và máy chủ: Kết nối các thành phần như CPU, bộ nhớ, ngoại vi trên bo mạch chủ hoặc các module mở rộng, đặc biệt trong các hệ thống đòi hỏi độ tin cậy cao và khả năng cắm nóng.
• Hệ thống mạng và viễn thông: Chuyển đổi và định tuyến tín hiệu dữ liệu tốc độ cao.
• Bộ đệm và chuyển đổi mức logic: Cho phép các thiết bị hoạt động ở các mức điện áp khác nhau (ví dụ: 3.3V và 5V) giao tiếp với nhau.
• Ứng dụng cắm nóng (Hot-Swap/Hot-Insertion): Trong các máy chủ, bộ định tuyến, và các hệ thống module cho phép thêm/bớt các card mà không cần tắt nguồn, giảm thiểu thời gian ngừng hoạt động.
• Module I/O công nghiệp: Cách ly và đệm tín hiệu giữa các mạch điều khiển và thiết bị ngoại vi trong môi trường nhiễu.
• Bộ nhớ đệm (Memory Buffering): Đệm dữ liệu khi truy cập các bus bộ nhớ rộng.

Cách đo (Kiểm tra) IC 74LVTH162245

Kiểm tra một IC logic phức tạp như 74LVTH162245 thường yêu cầu thiết bị kiểm tra chuyên dụng (logic analyzer, IC tester) hoặc xây dựng một mạch thử nghiệm. Tuy nhiên, bạn có thể thực hiện một số kiểm tra cơ bản bằng đồng hồ vạn năng:

1. Kiểm tra nguồn cấp (VCC​) và đất (GND):

   • Đặt đồng hồ vạn năng ở chế độ đo điện trở.
   • Đo điện trở giữa các chân VCC​ và GND. Giá trị này phải cao (vài kΩ đến MΩ), không được chập (gần 0Ω). Nếu chập, IC có thể bị hỏng nặng.

2. Kiểm tra các chân đầu vào/đầu ra (I/O) bị chập:

   • Với IC không cấp nguồn, đo điện trở giữa từng chân I/O (A0-A15, B0-B15, 1OE, 2OE, 1T/R, 2T/R) với GND và VCC​.
   • Các giá trị này thường phải cao. Nếu có bất kỳ chân nào bị chập với GND hoặc VCC​, IC có thể bị hỏng.

3. Kiểm tra chức năng cơ bản (yêu cầu cấp nguồn):

   • Cấp nguồn: Cấp điện áp VCC​ chính xác (ví dụ 3.3V) cho IC.
   • Kiểm tra trạng thái 3-State:
     • Nối chân 1OE và 2OE lên mức cao (ví dụ: nối với VCC​).
     • Sử dụng đồng hồ vạn năng ở chế độ đo điện áp, đo điện áp tại các chân A0-A15 và B0-B15. Tất cả các chân này phải ở trạng thái trở kháng cao (high-impedance), nghĩa là điện áp có thể dao động hoặc bị kéo bởi điện trở bên ngoài, không phải là mức logic cứng 0V hoặc 3.3V.
   • Kiểm tra hướng truyền dữ liệu:
     • Để 1OE và 2OE ở mức thấp (cho phép đầu ra).
     • Nối chân 1T/R và 2T/R ở mức thấp (cấu hình truyền từ A sang B).
     • Đưa một tín hiệu logic (0V hoặc 3.3V) vào một chân đầu vào A (ví dụ A0). Sử dụng đồng hồ vạn năng để kiểm tra xem chân B0 có hiển thị cùng mức logic đó không.
     • Sau đó, nối chân 1T/R và 2T/R ở mức cao (cấu hình truyền từ B sang A).
     • Đưa một tín hiệu logic vào chân B0 và kiểm tra chân A0.
   • Kiểm tra hoạt động từng byte:
     • Nếu muốn kiểm tra từng byte riêng biệt, bạn sẽ điều khiển 1OE/1T/R và 2OE/2T/R độc lập và lặp lại quá trình trên cho các chân dữ liệu tương ứng.

Kiểm tra chi tiết hơn như thời gian trễ, độ bền, và hiệu suất nhiễu yêu cầu thiết bị đo lường chuyên dụng như máy hiện sóng (oscilloscope) và logic analyzer.

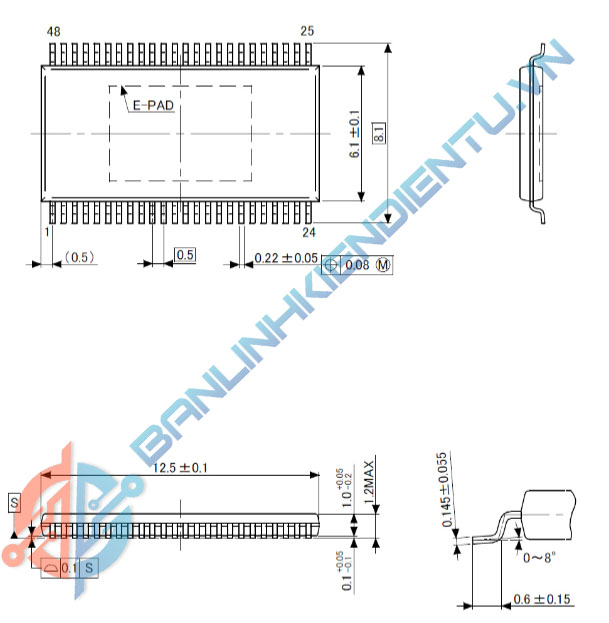

Kích thước IC 74LVTH162245

Linh kiện tương đương

Khi tìm linh kiện tương đương cho 74LVTH162245, bạn cần đảm bảo các thông số quan trọng sau:

• Chức năng: Bộ thu phát bus 16-bit, không đảo, 3-state.
• Họ logic: LVTH hoặc các họ tương tự có khả năng hot-insertion và tương thích TTL (ví dụ: LVT, LVC, ALVT).
• Điện áp hoạt động (VCC​): 2.7V đến 3.6V.
• Tương thích hỗn hợp điện áp: Khả năng giao tiếp với cả hệ thống 3.3V và 5V.
• Kiểu đóng gói: TSSOP-48 là ưu tiên hàng đầu để đảm bảo tương thích về chân và kích thước trên PCB.
• Các tính năng đặc biệt: Bus-hold, điện trở nối tiếp tích hợp (đặc biệt là ở cổng A), Ioff​ và power-up 3-state.

Các nhà sản xuất khác nhau cũng sản xuất các IC tương đương. Một số dòng hoặc mã có thể xem xét (luôn luôn phải kiểm tra datasheet chi tiết):

• Texas Instruments (TI): Dòng SN74LVTH162245 (có thể có các hậu tố khác nhau cho các gói và option, ví dụ: SN74LVTH162245DGGR).
• ON Semiconductor (Fairchild): Có các phiên bản 74LVTH162245 hoặc các dòng tương tự như 74LVT162245.
• Nexperia (trước đây là NXP/Philips): Có thể có các IC bus transceiver 16-bit tương tự trong các họ logic khác như LVCH, LVC, v.v., nhưng cần kiểm tra kỹ về tính năng hot-insertion và bus-hold.

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet 74LVTH162245
