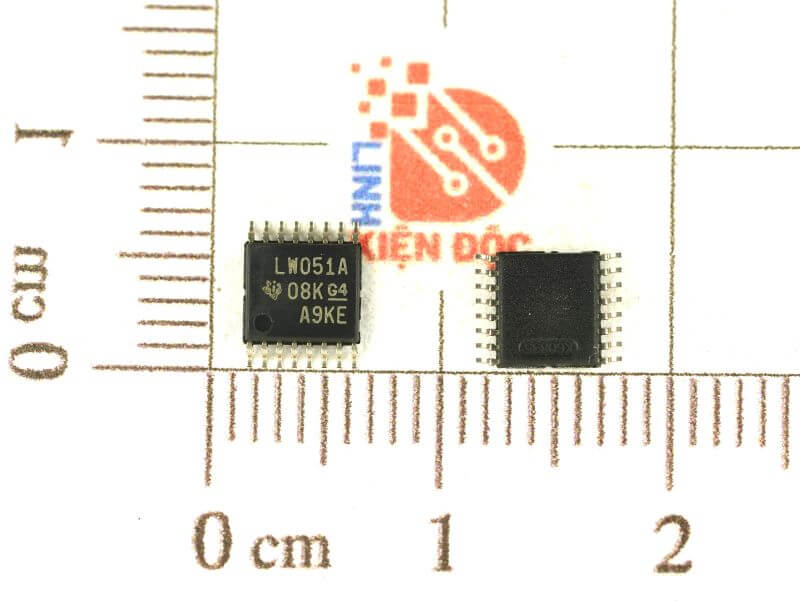

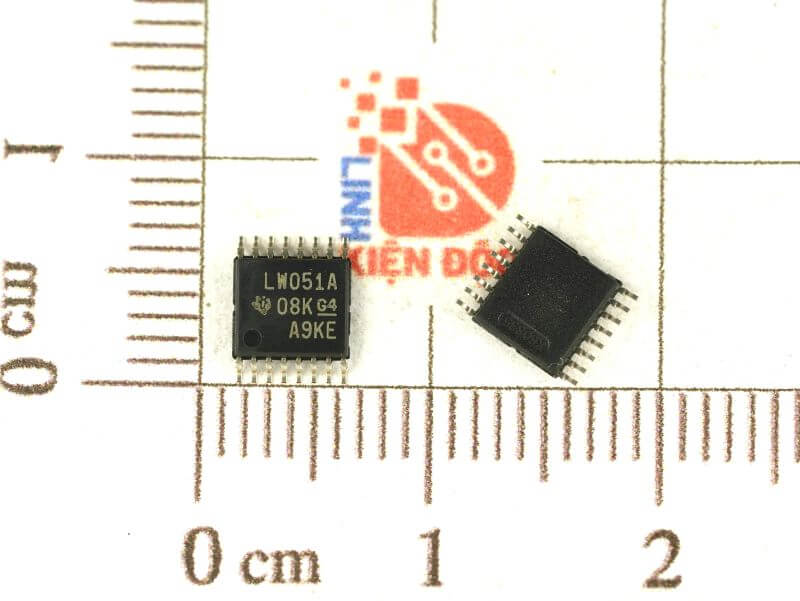

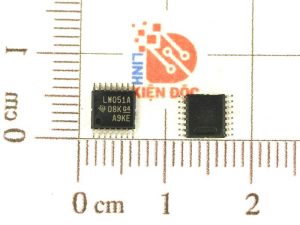

LW051A LW051 TSSOP16

Giới thiệu về SN74LV4051A

SN74LV4051A là một IC chuyển mạch đa kênh (multiplexer/demultiplexer) 8 kênh, thuộc dòng 74LV của Texas Instruments. Linh kiện này cho phép lựa chọn một trong tám kênh tín hiệu thông qua các chân điều khiển, với khả năng truyền tín hiệu analog hoặc digital. Được thiết kế với công nghệ CMOS hiện đại, SN74LV4051A có đặc điểm tiêu thụ năng lượng thấp và tương thích với nhiều mức logic.

Đặc điểm nổi bật SN74LV4051A

• Cấu hình linh hoạt:
  • Hỗ trợ 8 kênh đầu vào/đầu ra (I/O) với một kênh chung.
  • Có thể hoạt động như một multiplexer (MUX) hoặc demultiplexer (DEMUX).
• Dải điện áp hoạt động rộng:
  • Hoạt động ở điện áp từ 2V đến 5.5V, phù hợp với nhiều ứng dụng.
• Khả năng truyền tín hiệu analog/digital:
  • Hỗ trợ tín hiệu analog/digital lên đến 5.5V.
• Tích hợp bảo vệ:
  • Bảo vệ đầu vào/đầu ra chống tĩnh điện (ESD) lên đến 2000V HBM.
• Tương thích chuẩn logic:
  • Hoạt động với cả chuẩn logic TTL và CMOS.

Thông số kỹ thuật SN74LV4051A

• Số kênh chuyển mạch: 8 kênh.
• Điện áp hoạt động (Vcc): 2.0V đến 5.5V.
• Dòng tiêu thụ (Icc): Tối đa 20 µA ở 5.5V.
• Trở kháng khi bật (On-Resistance): Khoảng 70Ω (điển hình ở Vcc = 5V).
• Tín hiệu đầu vào tối đa: Tương đương Vcc (tối đa 5.5V).
• Nhiệt độ hoạt động: -40°C đến +125°C.

Ứng dụng SN74LV4051A

SN74LV4051A được sử dụng trong nhiều ứng dụng điện tử yêu cầu chọn lọc tín hiệu, bao gồm:

1. Hệ thống điều khiển và đo lường:
   • Chuyển mạch tín hiệu cảm biến trong các hệ thống giám sát và điều khiển tự động.
2. Hệ thống âm thanh/video:
   • Sử dụng để chọn tín hiệu đầu vào trong các thiết bị giải trí gia đình hoặc máy trộn tín hiệu.
3. Thiết bị kiểm tra và đo lường:
   • Dùng trong các máy đo đa năng (multimeter) hoặc hệ thống đo lường tự động (ATE).
4. Ứng dụng nhúng:
   • Sử dụng để giảm số lượng chân I/O của vi điều khiển bằng cách chia sẻ các đường tín hiệu.
5. Hệ thống viễn thông:
   • Chuyển mạch tín hiệu trong các hệ thống truyền thông hoặc mạng.

Sơ đồ chân SN74LV4051A

Kích thước SN74LV4051A

Datasheet SN74LV4051A
