MDF3752 Mosfet kênh P 40V 36.5A TO-220F tháo máy

1. Giới Thiệu MDF3752

MDF3752 là một P-Channel Power MOSFET, điện áp thấp (40V) nhưng cho phép dòng dẫn lớn đến 36.5A, đóng gói theo chuẩn TO-220F (vỏ nhựa, cách điện toàn phần), giúp dễ dàng lắp đặt mà không cần mica cách nhiệt.

MOSFET MDF3752 được ứng dụng phổ biến trong:

• Công tắc điện tử (high-side switch)

• Điều khiển tải DC

• UPS mini, nguồn dự phòng

• Điều khiển sạc, pin lithium, mạch BMS

• Board công suất điện tử gia dụng, máy in, laptop…

Là hàng tháo máy, MDF3752 vẫn được sử dụng rộng rãi nhờ hiệu suất tốt, dễ thay thế, và giá rẻ.

2. Thông Số Kỹ Thuật Chi Tiết – MDF3752

Thông số	Giá trị
Loại MOSFET	P-Channel Power MOSFET
Điện áp Drain-Source (Vᴅs)	-40V
Dòng dẫn liên tục (Iᴅ)	-36.5A @ 25°C
Rds(on)	0.045Ω @ Vgs = -10V, Id = -18A
Vgs(th) (ngưỡng bật)	-1.5V ~ -2.5V
Điện áp cổng tối đa (Vgs max)	±20V
Tản nhiệt	TO-220F cách điện – có thể bắt trực tiếp vào khung kim loại
Công suất tiêu tán (Pd)	~45W (với tản nhiệt)
Tốc độ chuyển mạch	Nhanh – phù hợp mạch PWM, đóng/ngắt tải
Nguồn gốc	Hàng tháo máy

3. Ứng Dụng Thực Tế MDF3752



Lĩnh vực sử dụng	Chi tiết ứng dụng
Điều khiển tải DC	High-side switch cho LED, motor, thiết bị 12V/24V
Mạch bảo vệ pin (BMS)	Ngắt mạch khi quá dòng, quá áp hoặc sụt áp
Nguồn xung (SMPS)	MOSFET công suất thấp áp, dòng lớn
Thiết bị gia dụng	Board nguồn máy in, máy lạnh, máy giặt, nguồn LED…
Inverter mini / UPS	Ngõ ra hoặc mạch điều khiển logic nguồn phụ
Điều khiển bằng vi điều khiển	MOSFET kênh P phù hợp làm high-side switch cho mạch 3.3V/5V/12V

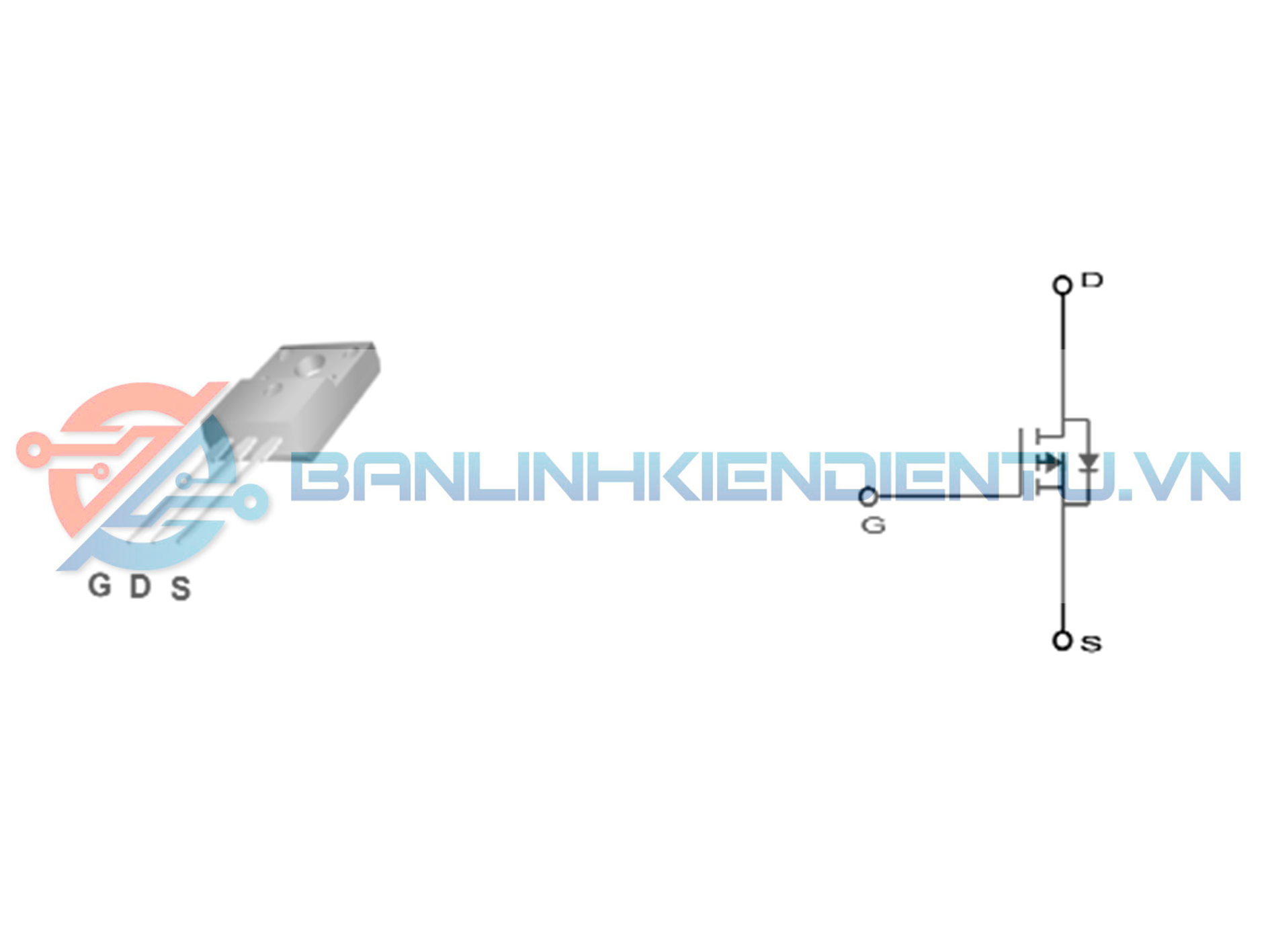

4.Sơ Đồ Chân MDF3752

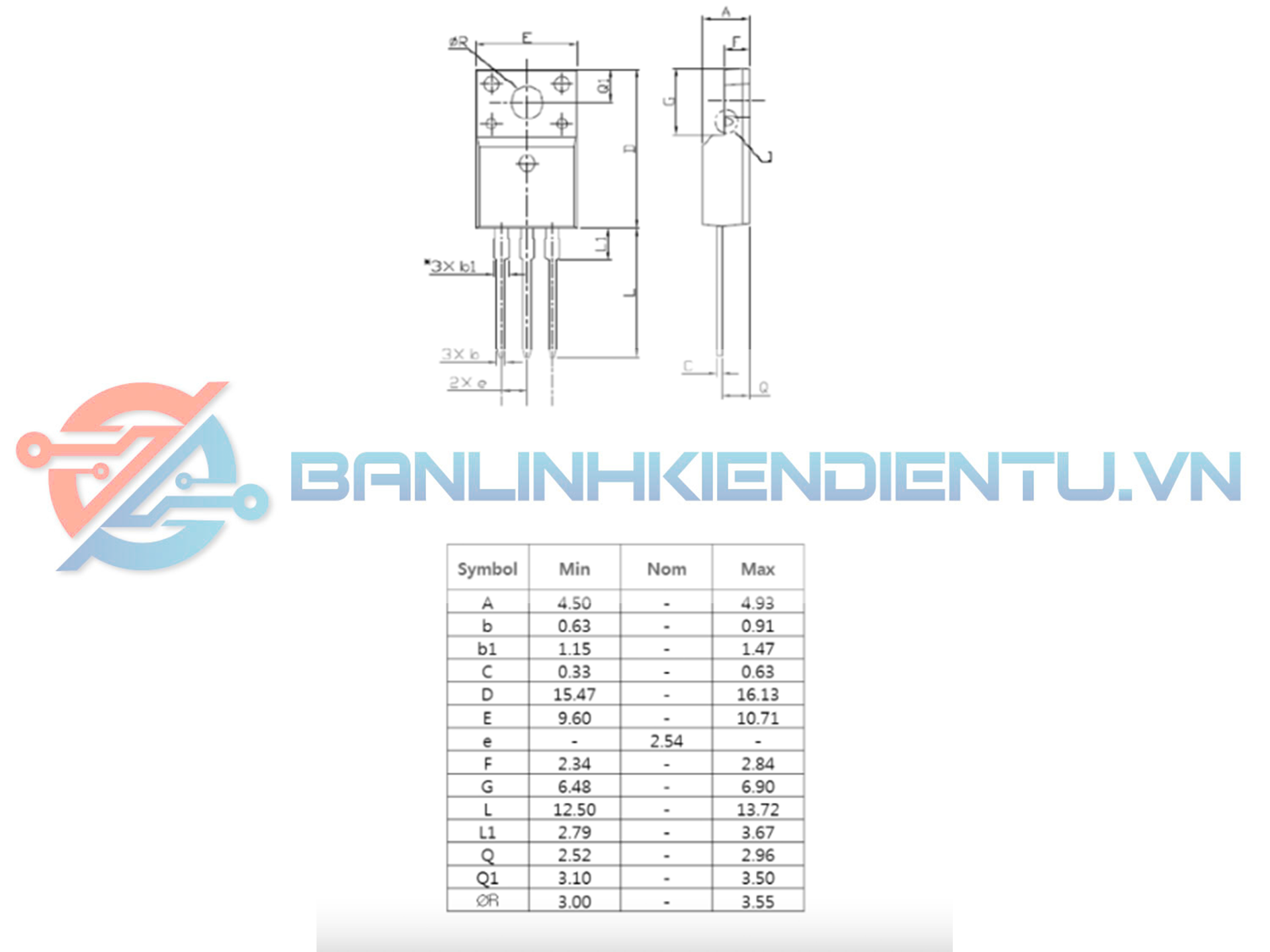

5.Kích thước của MDF3752

Xem thêm các mã Mosfet khác tại đây:

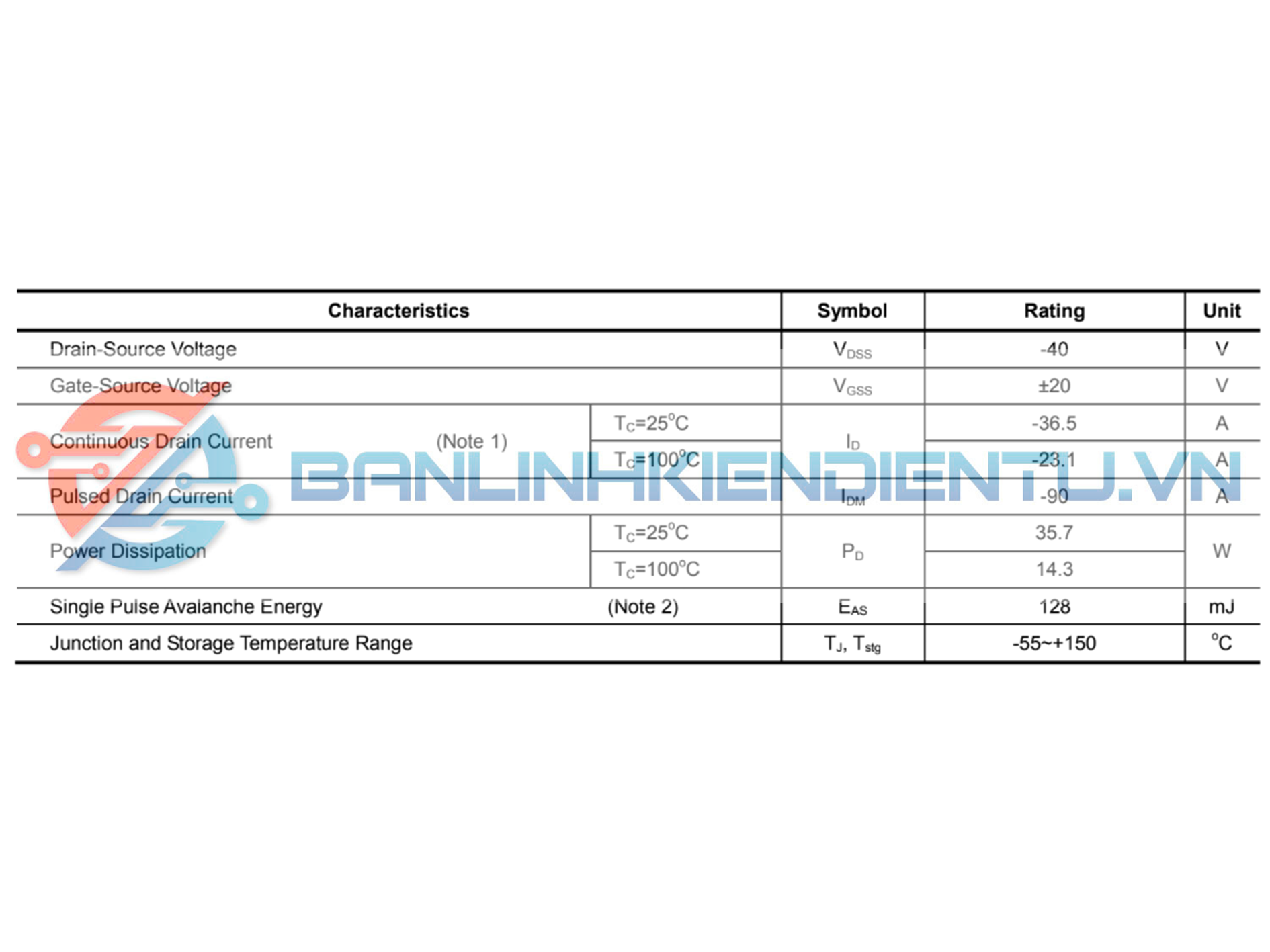

6.Datasheet của MDF3752
