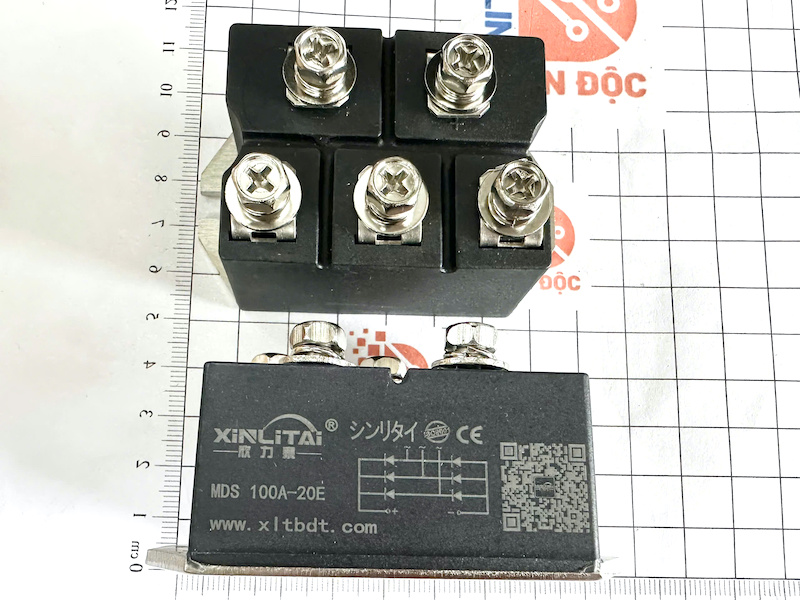

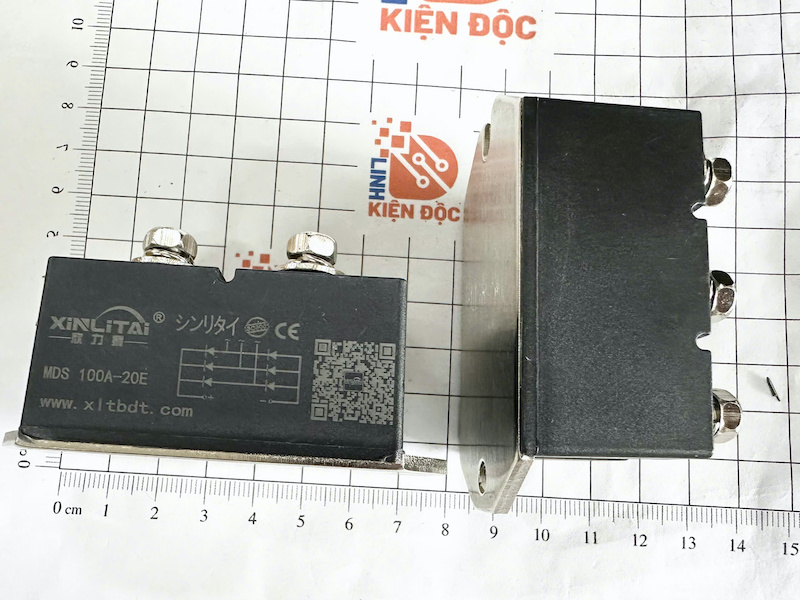

MDS100A-20 Diode Chỉnh Lưu Cầu 3 Pha 100A 2000V

MDS100A-20 là module diode chỉnh lưu cầu 3 pha dùng để biến đổi điện áp AC 3 pha thành điện áp DC. Phiên bản MDS100A có dòng điện chỉnh lưu danh định 100A, trong khi hậu tố -20 tương ứng cấp điện áp ngược lặp lại khoảng 2000V. Dòng MDS100A được sử dụng trong các bộ nguồn chỉnh lưu công suất lớn, biến tần, máy hàn và thiết bị điện công nghiệp.

Chức năng của MDS100A-20

MDS100A-20 tích hợp các diode công suất thành cầu chỉnh lưu 3 pha, giúp:

• Chuyển đổi nguồn AC 3 pha sang DC.
• Tạo nguồn DC cho các tầng công suất.
• Cấp nguồn DC cho mạch inverter/biến tần.
• Chỉnh lưu nguồn công suất lớn.
• Làm tầng đầu vào cho các bộ nguồn công nghiệp.

Với cấu trúc cầu 3 pha, module có thể tận dụng cả ba pha của nguồn AC để tạo điện áp DC có độ gợn thấp hơn so với chỉnh lưu một pha.

Ứng dụng

MDS100A-20 thường được sử dụng trong:

• Máy hàn điện tử/inverter
• Biến tần công nghiệp
• Bộ nguồn DC công suất lớn
• Bộ chỉnh lưu công nghiệp
• Bộ kích từ động cơ DC
• Thiết bị sạc công suất lớn
• Mạch đầu vào của bộ nguồn switching
• Hệ thống điều khiển động cơ
• Thiết bị điện công nghiệp

Các dòng MDS100A được nhà sản xuất và nhà phân phối liệt kê cho các ứng dụng như rectified power supply, PWM frequency converter, DC motor excitation, switch power supply và inverter.

Thông số kỹ thuật MDS100A-20

Thông số	Giá trị
Mã sản phẩm	MDS100A-20
Loại linh kiện	Diode chỉnh lưu cầu 3 pha
Dòng điện chỉnh lưu	100A
Điện áp ngược lặp lại VRRM	2000V
Dòng thuận trung bình IF(AV)	35A*
Điện áp thuận VTM	Khoảng 1,45V @ 100A*
Dòng rò ngược IRRM	Khoảng 10mA*
Nhiệt độ mối nối tối đa	150°C
Điện áp cách ly	2500V AC
Kiểu module	Cầu chỉnh lưu 3 pha
Tình trạng	Tùy sản phẩm

* Các thông số IF(AV), VTM và IRRM có thể thay đổi theo nhà sản xuất/phiên bản cụ thể. Bảng thông số của các module MDS100A phổ biến ghi ID 100A, IF(AV) 35A tại Tc=100°C, VRRM 600–2000V, VTM 1,45V/100A, IRRM 10mA và Tj 150°C.

Ưu điểm

Điện áp chịu đựng cao 2000V

Mức VRRM 2000V giúp MDS100A-20 phù hợp với các mạch chỉnh lưu công suất có điện áp ngược cao và yêu cầu dự phòng điện áp lớn.

Dòng chỉnh lưu 100A

Khả năng chỉnh lưu danh định 100A giúp module phù hợp với các bộ nguồn và hệ thống công suất lớn. Tuy nhiên, dòng thực tế cần được xác định theo điều kiện nhiệt độ vỏ, phương pháp tản nhiệt và chế độ tải.

Tích hợp dạng module

Thay vì sử dụng nhiều diode rời, cầu chỉnh lưu 3 pha được tích hợp trong một module giúp việc lắp đặt và thay thế thuận tiện hơn.

Lưu ý khi sử dụng MDS100A-20

Khi thay thế MDS100A-20, cần kiểm tra:

• Điện áp VRRM của module.
• Dòng điện chỉnh lưu yêu cầu.
• Sơ đồ và vị trí các chân 3 pha AC, DC+ và DC−.
• Khả năng tản nhiệt.
• Nhiệt độ vỏ khi vận hành.
• Kích thước và kiểu lắp module.
• Điện áp cách ly của module.

Không nên chọn cầu diode chỉ dựa vào thông số 100A. Với mạch công suất lớn, tản nhiệt có ảnh hưởng trực tiếp đến khả năng mang dòng thực tế của module.
