Mô-đun rơle JQC-3FF-S-Z 1 kênh 24V – Relay điều khiển tải AC/DC

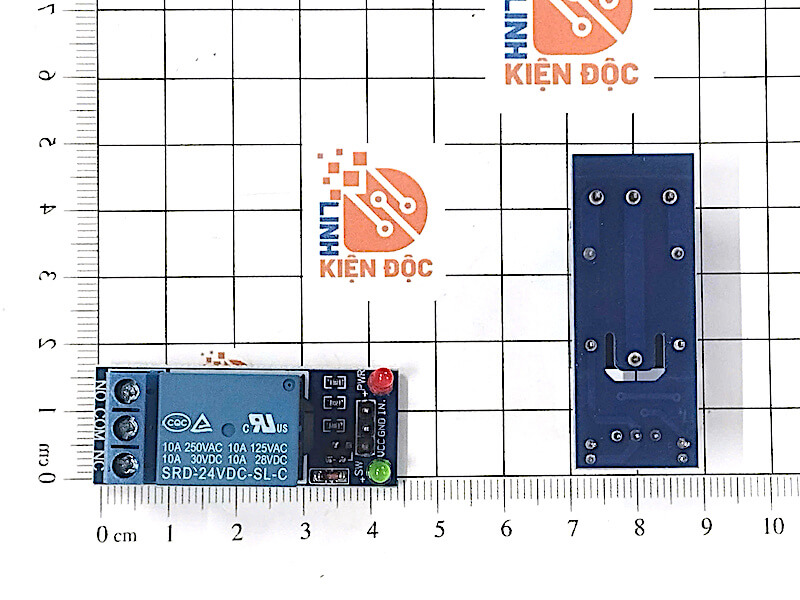

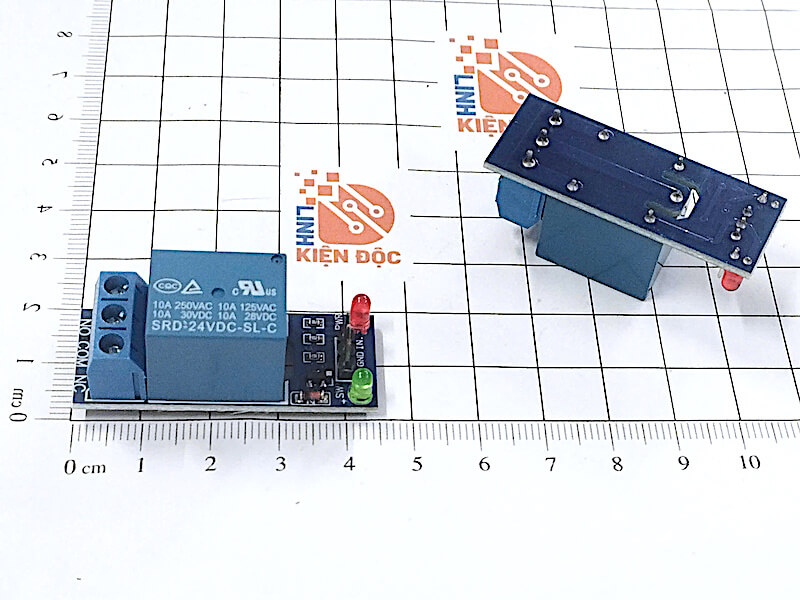

Mô-đun rơle JQC-3FF-S-Z 1 kênh 24V là module đóng/ngắt tải sử dụng relay điện từ JQC-3FF-S-Z cuộn hút 24VDC. Sản phẩm thích hợp cho các hệ thống điều khiển, tủ điện, PLC, thiết bị tự động hóa và các mạch cần sử dụng tín hiệu điều khiển để bật/tắt đèn, van điện từ, quạt, bơm hoặc các thiết bị điện khác.

Relay JQC-3FF-S-Z phiên bản 24V sử dụng tiếp điểm chuyển đổi SPDT (1 Form C), gồm COM, NO và NC. Theo thông số của nhà sản xuất, cuộn dây 24V có điện trở khoảng 1,6kΩ, dòng định mức 15mA, công suất cuộn 0,36W; tiếp điểm được định mức 10A/250VAC và 15A/125VAC đối với tải thuần trở.

Thông số kỹ thuật JQC-3FF-S-Z 1 kênh 24V

Thông số	Giá trị
Model relay	JQC-3FF-S-Z
Loại	Relay điện từ / Module relay
Số kênh	1 kênh
Điện áp cuộn dây	24VDC
Công suất cuộn dây	0,36W
Điện trở cuộn dây	1,6kΩ ±10%
Dòng cuộn dây định mức	15mA
Kiểu tiếp điểm	SPDT / 1 Form C
Tiếp điểm	COM – NO – NC
Tải điện trở	10A/250VAC; 15A/125VAC
Điện áp chuyển mạch tối đa	250VAC / 30VDC
Dòng chuyển mạch tối đa	15A
Điện trở tiếp điểm	Tối đa khoảng 100mΩ
Thời gian tác động	≤ 10ms
Thời gian nhả	≤ 5ms
Vật liệu tiếp điểm	Hợp kim bạc
Nhiệt độ hoạt động của relay	-40°C đến +85°C
Kích thước relay	Khoảng 19,2 × 15,4 × 15,4mm

Các thông số 24VDC, 1,6kΩ, 15mA, 360mW và tải tiếp điểm 10A/250VAC được xác nhận trong tài liệu của JQC-3FF-S-Z 24V.

Lưu ý: Đây là thông số của relay JQC-3FF-S-Z 24V. Với module hoàn chỉnh, mạch kích, điện áp chân tín hiệu IN, LED báo trạng thái, optocoupler và chế độ kích HIGH/LOW có thể khác nhau tùy loại bo mạch.

Công dụng của mô-đun rơle JQC-3FF-S-Z 24V

Công dụng chính của module relay JQC-3FF-S-Z 1 kênh 24V là thực hiện chức năng đóng/ngắt một tải điện thông qua tín hiệu điều khiển.

Trong hệ thống tự động hóa, bộ điều khiển thường chỉ cung cấp tín hiệu công suất nhỏ và không thể trực tiếp cấp dòng cho đèn, bơm, van điện từ hoặc các thiết bị điện khác. Module relay đóng vai trò như một công tắc điều khiển bằng điện, nhận tín hiệu từ mạch điều khiển và sử dụng tiếp điểm cơ khí để đóng/ngắt mạch tải.

Phiên bản cuộn hút 24VDC đặc biệt thuận tiện trong các hệ thống điều khiển công nghiệp vốn sử dụng nguồn phụ trợ 24VDC.

Chức năng chính của JQC-3FF-S-Z 1 kênh 24V

Đóng và ngắt tải tự động

Khi nhận được tín hiệu kích phù hợp, relay thay đổi trạng thái tiếp điểm để bật hoặc tắt tải. Nhờ đó, thiết bị có thể hoạt động tự động theo chương trình, cảm biến hoặc trạng thái của bộ điều khiển.

Điều khiển một kênh độc lập

Đây là module 1 kênh, phù hợp với các ứng dụng chỉ cần điều khiển một đường tải. So với module nhiều relay, phiên bản một kênh giúp tiết kiệm không gian và đơn giản hóa việc đấu dây.

Cung cấp tiếp điểm NO và NC

JQC-3FF-S-Z sử dụng cấu hình Form C/SPDT. Chữ Z trong mã relay biểu thị kiểu tiếp điểm Form C.

Ba đầu tiếp điểm gồm:

• COM (Common): chân chung.
• NO (Normally Open): thường mở, COM nối với NO khi relay được kích.
• NC (Normally Closed): thường đóng, COM nối với NC khi relay chưa kích.

Nhờ có cả NO và NC, người dùng có thể lựa chọn tải bật khi relay hoạt động hoặc tắt khi relay hoạt động tùy yêu cầu.

Nguyên lý hoạt động của relay JQC-3FF-S-Z 24V

Bên trong JQC-3FF-S-Z có một cuộn dây điện từ và hệ thống tiếp điểm cơ khí.

Khi chưa cấp điện cho cuộn dây, relay ở trạng thái nghỉ. Khi đó, COM kết nối với NC, còn COM và NO không kết nối.

Khi cuộn dây được cấp điện áp 24VDC, dòng điện chạy qua cuộn dây tạo từ trường. Từ trường hút phần ứng và làm hệ thống tiếp điểm chuyển trạng thái. Lúc này, COM chuyển từ NC sang NO.

Khi ngừng cấp điện cho cuộn dây, từ trường biến mất và lò xo đưa tiếp điểm trở về trạng thái ban đầu.

Ở phiên bản 24V, nhà sản xuất công bố cuộn dây có điện trở khoảng 1600Ω ±10%, dòng định mức 15mA và công suất khoảng 0,36W.

JQC-3FF-S-Z 24V được sử dụng ở đâu?

Module relay 24V phù hợp với nhiều hệ thống điện – điện tử và tự động hóa công nghiệp, đặc biệt là những thiết bị đã có sẵn nguồn điều khiển 24VDC.

Sản phẩm có thể dùng trong tủ điện điều khiển, PLC, máy móc tự động, hệ thống chiếu sáng, điều khiển bơm nước, quạt, van điện từ, khóa điện, còi báo, hệ thống báo động và các mạch điều khiển ON/OFF.

Trong tủ điện công nghiệp, relay còn có thể đóng vai trò trung gian giữa bộ điều khiển và thiết bị chấp hành, giúp việc thiết kế và thay thế linh kiện thuận tiện hơn.

Điện áp 24V có phải là điện áp của tải không?

Không. Đây là điểm quan trọng khi sử dụng JQC-3FF-S-Z.

Thông số 24VDC là điện áp danh định của cuộn dây relay, không có nghĩa tải bắt buộc phải sử dụng nguồn 24V.

Mạch tiếp điểm COM–NO–NC là phần chuyển mạch riêng. Relay được công bố có khả năng chuyển mạch tối đa 250VAC/30VDC, với tải thuần trở định mức 10A/250VAC hoặc 15A/125VAC.

Do đó, một relay cuộn 24V vẫn có thể được sử dụng để đóng/ngắt một tải AC phù hợp, miễn là không vượt quá giới hạn của relay, PCB và các đầu nối trên module.

Ưu điểm của module JQC-3FF-S-Z 24V

JQC-3FF-S-Z có thiết kế nhỏ gọn nhưng cung cấp khả năng đóng cắt tương đối lớn. Kích thước của relay chỉ khoảng 19,2 × 15,4 × 15,4mm, trong khi tiếp điểm được định mức tới 10A/250VAC đối với tải thuần trở.

Phiên bản 24V cũng có dòng cuộn dây thấp, chỉ khoảng 15mA, thuận tiện khi sử dụng trong hệ thống nguồn điều khiển 24VDC.

Ngoài ra, relay có thời gian tác động tối đa khoảng 10ms, thời gian nhả tối đa khoảng 5ms. Tuổi thọ cơ khí được công bố khoảng 10 triệu lần thao tác, trong khi tuổi thọ điện khoảng 100.000 lần trong điều kiện thử của nhà sản xuất.

So sánh JQC-3FF-S-Z 5V, 12V và 24V

Ba phiên bản có chức năng cơ bản tương tự nhau, điểm khác biệt chính nằm ở cuộn hút:

Phiên bản	Điện áp cuộn	Điện trở cuộn	Dòng cuộn
JQC-3FF-S-Z 5V	5VDC	~69Ω	~71,4mA
JQC-3FF-S-Z 12V	12VDC	~400Ω	~30mA
JQC-3FF-S-Z 24V	24VDC	~1,6kΩ	~15mA

Cả ba phiên bản đều có công suất cuộn dây danh định khoảng 0,36W. Các giá trị này được liệt kê trong bảng thông số cuộn dây của dòng JQC-3FF.

Vì vậy, khi thay relay cần chọn đúng điện áp cuộn hút. Không được cấp trực tiếp 24V vào relay phiên bản 5V hoặc 12V.

Module JQC-3FF-S-Z 24V có dùng với PLC được không?

Phiên bản 24V đặc biệt phù hợp với các hệ thống công nghiệp sử dụng nguồn điều khiển 24VDC. Tuy nhiên, việc có thể kết nối trực tiếp chân tín hiệu của PLC hay không còn phụ thuộc vào mạch kích trên module.

Nếu module có transistor hoặc optocoupler tích hợp, chân tín hiệu IN chỉ điều khiển tầng kích relay. Cần kiểm tra module sử dụng kích mức cao hay mức thấp, điện áp logic yêu cầu và dòng đầu vào trước khi kết nối.

Không nên mặc định rằng chỉ vì relay sử dụng cuộn hút 24V thì chân IN cũng nhận trực tiếp mọi tín hiệu 24V.

Lưu ý khi sử dụng với tải 220VAC

Mức 10A/250VAC của JQC-3FF-S-Z áp dụng cho tải điện trở theo điều kiện thử của nhà sản xuất.

Đối với motor, máy bơm, máy nén, biến áp, contactor hoặc các tải cảm, dòng khởi động có thể lớn hơn nhiều lần dòng hoạt động bình thường. Khi ngắt tải cảm cũng có thể xuất hiện xung điện áp gây hồ quang và làm giảm tuổi thọ tiếp điểm.

Vì vậy, không nên hiểu thông số 10A/250VAC là relay có thể đóng/ngắt mọi loại tải 220V ở dòng 10A. Với tải công suất lớn hoặc có dòng khởi động cao, nên dùng relay để điều khiển contactor hoặc thiết bị đóng cắt công suất phù hợp.

Cách kiểm tra JQC-3FF-S-Z 24V

Có thể kiểm tra relay bằng đồng hồ vạn năng ở chế độ đo điện trở hoặc thông mạch.

Khi relay chưa được kích, đo giữa COM và NC phải có trạng thái thông, trong khi COM–NO ở trạng thái hở. Khi cấp đúng nguồn 24V cho cuộn relay, thường có thể nghe tiếng “tạch”; lúc này COM–NO chuyển sang thông và COM–NC chuyển sang hở.

Ngoài ra, có thể đo điện trở cuộn dây. Phiên bản JQC-3FF-S-Z 24V có giá trị danh định khoảng 1,6kΩ ±10% ở 20°C.

Nếu cuộn dây bị đứt, tiếp điểm bị cháy hoặc relay không chuyển trạng thái dù được cấp nguồn đúng, linh kiện có thể đã hư hỏng.
