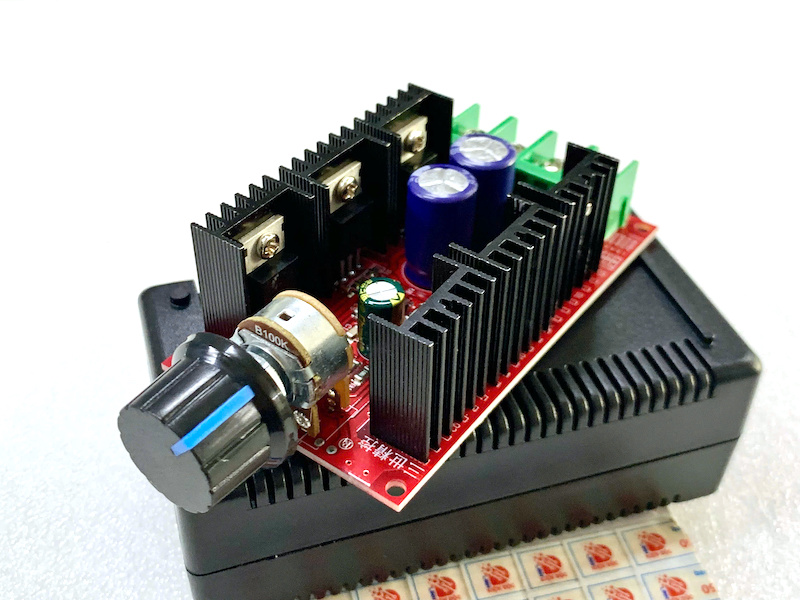

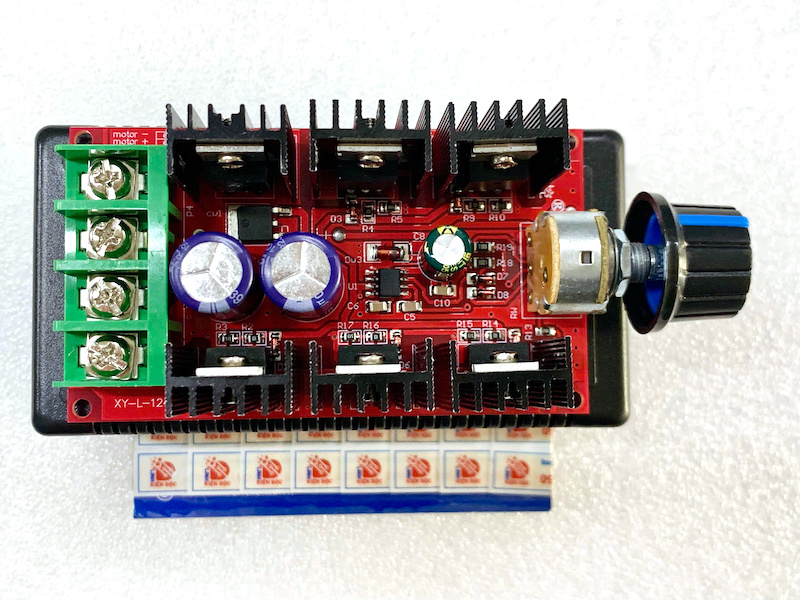

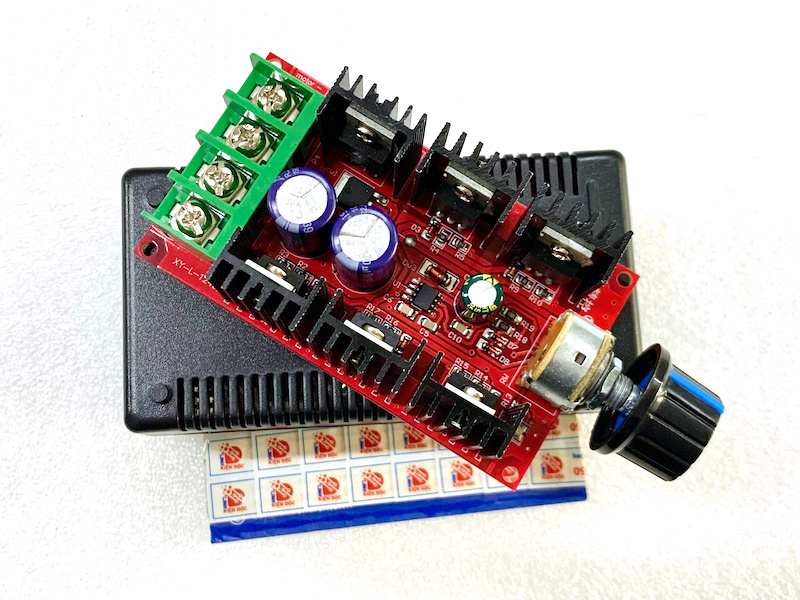

Module Điều Chỉnh Tốc Độ Động Cơ XY-L-1240 DC 9-50V 2000W PWM Công Suất Lớn

Giới Thiệu Module Điều Tốc XY-L-1240

XY-L-1240 là module điều chỉnh tốc độ động cơ DC công suất lớn sử dụng phương pháp điều khiển PWM hiện đại, giúp thay đổi tốc độ động cơ mượt mà và ổn định. Sản phẩm phù hợp cho nhiều ứng dụng như motor DC, quạt DC, máy khoan mini, bơm nước, động cơ DIY, máy chế tạo và các hệ thống điều khiển tốc độ động cơ điện một chiều.

Mạch có khả năng hoạt động với điện áp rộng từ 9V đến 50V DC, hỗ trợ công suất lên đến 2000W và dòng tải tối đa 40A.

Đặc Điểm Nổi Bật Của XY-L-1240

• Điều chỉnh tốc độ động cơ DC từ 5% đến 100%
• Sử dụng điều chế PWM giúp tiết kiệm điện và giảm nóng
• Công suất lớn lên tới 2000W
• Hỗ trợ điện áp rộng 9-50V DC
• Tích hợp biến trở điều chỉnh có công tắc ON/OFF tiện lợi
• Hoạt động ổn định với tải dòng cao
• Thiết kế nhỏ gọn, dễ lắp đặt

Thông Số Kỹ Thuật Module XY-L-1240

• Model: XY-L-1240
• Loại sản phẩm: Mạch điều chỉnh tốc độ động cơ DC PWM
• Điện áp đầu vào: DC 10V ~ 50V
• Điện áp đầu ra: DC 9V ~ 50V
• Dải điều chỉnh tốc độ: 5% ~ 100%
• Dòng tải tối đa: 40A
• Tần số PWM: 12KHz
• Công suất điều khiển: 0.01W ~ 2000W
• Công suất tối đa theo điện áp:
  • 12V: 480W
  • 24V: 960W
  • 36V: 1440W
  • 50V: 2000W
• Nhiệt độ hoạt động: -20℃ đến 40℃

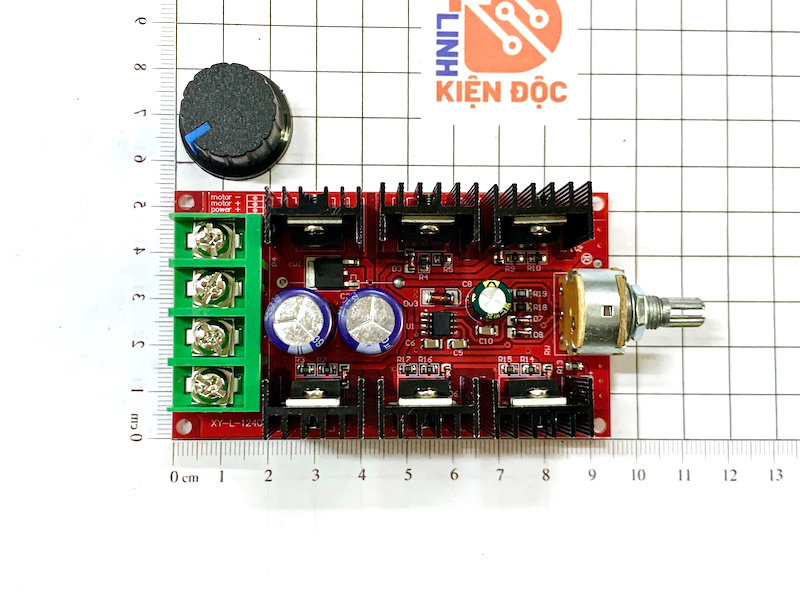

• Kích thước: 10.5 x 5.5 x 3.8cm

Nguyên Lý Hoạt Động

Module XY-L-1240 sử dụng công nghệ PWM (Pulse Width Modulation) để thay đổi tốc độ động cơ DC. Phương pháp này giúp điều chỉnh tốc độ hiệu quả hơn so với cách giảm áp truyền thống, giảm thất thoát nhiệt và tăng tuổi thọ động cơ.

Người dùng chỉ cần xoay biến trở để thay đổi tốc độ quay của motor theo nhu cầu sử dụng.

Ứng Dụng Của Module Điều Tốc XY-L-1240

Mạch điều tốc động cơ XY-L-1240 được sử dụng rộng rãi trong:

• Điều chỉnh tốc độ motor DC
• Máy khoan mini DIY
• Quạt làm mát DC
• Máy bơm DC
• Động cơ băng tải mini
• Thiết bị tự động hóa
• Máy chế tạo DIY
• Robot và mô hình động cơ

Hướng Dẫn Đấu Nối Cơ Bản

Kết Nối Nguồn

• V+ : Cực dương nguồn DC
• V- : Cực âm nguồn DC

Kết Nối Động Cơ

• M+ : Cực dương động cơ
• M- : Cực âm động cơ

Lưu ý sử dụng nguồn DC phù hợp với điện áp động cơ để đạt hiệu suất tốt nhất.

Lưu Ý Khi Sử Dụng

• Không sử dụng cho động cơ AC
• Nên dùng dây dẫn đủ lớn khi tải công suất cao
• Cần tản nhiệt tốt khi hoạt động gần mức tải tối đa
• Không để module hoạt động trong môi trường ẩm ướt

Kết Luận

Module điều chỉnh tốc độ động cơ XY-L-1240 DC 9-50V 2000W là giải pháp hiệu quả cho các ứng dụng điều khiển motor DC công suất lớn. Với khả năng điều chỉnh tốc độ linh hoạt, hoạt động ổn định và dễ sử dụng, đây là sản phẩm phù hợp cho cả người dùng DIY lẫn ứng dụng công nghiệp nhỏ.
