Giới thiệu chung về MOSFET BSS123N SOT-23 100V 0.19A ký hiệu SAs

MOSFET BSS123N là transistor hiệu ứng trường kênh N (N-Channel MOSFET), được thiết kế để sử dụng trong các mạch đóng cắt điện tử, điều khiển tín hiệu và các ứng dụng công suất nhỏ. Linh kiện có điện áp chịu đựng Drain-Source 100V, dòng điện Drain tối đa 0.19A (190mA), ký hiệu trên thân SAs và sử dụng kiểu đóng gói SOT-23 nhỏ gọn.

BSS123N có khả năng điều khiển bằng điện áp, tiêu thụ công suất điều khiển thấp và phù hợp với các thiết bị điện tử có không gian lắp đặt hạn chế.

1. Đặc điểm nổi bật

• Là MOSFET kênh N, hoạt động theo nguyên lý điều khiển bằng điện áp.

• Điện áp Drain-Source tối đa 100V.

• Dòng điện Drain liên tục tối đa 0.19A.

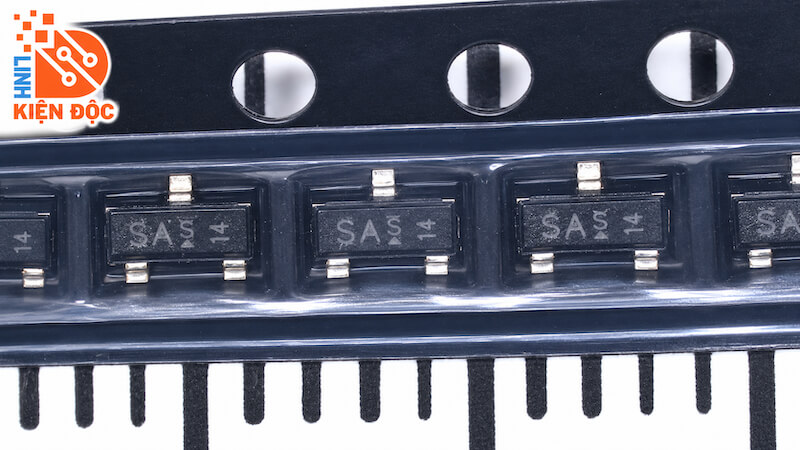

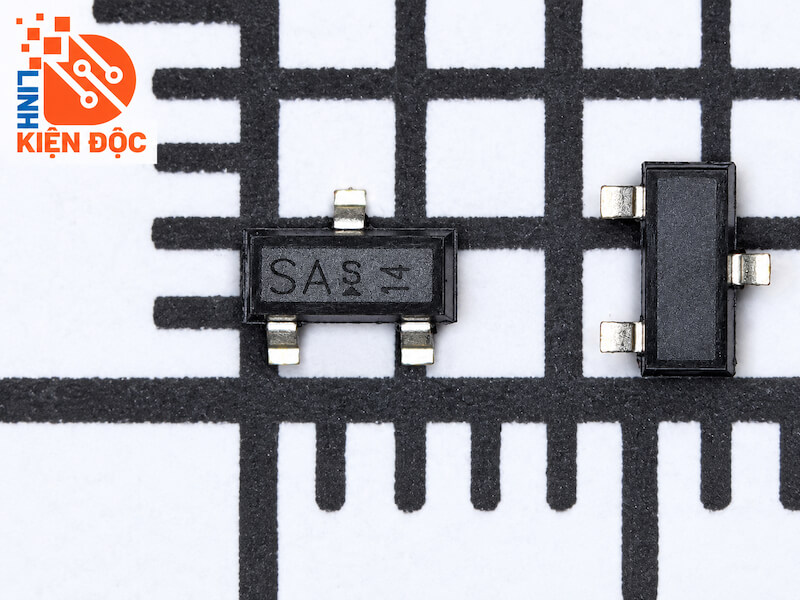

• Ký hiệu nhận dạng trên thân linh kiện: SAs.

• Kiểu chân SOT-23, thiết kế nhỏ gọn, phù hợp lắp đặt bề mặt SMD.

• Trở kháng đầu vào cao, giúp giảm dòng điện tiêu thụ tại chân điều khiển.

• Có khả năng đóng cắt nhanh, phù hợp với các mạch điều khiển tín hiệu.

• Được sử dụng trong mạch điện tử dân dụng, thiết bị công nghiệp và hệ thống điều khiển tự động.

2. Cấu tạo và nguyên lý hoạt động

MOSFET BSS123N được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc MOSFET kênh N và gồm ba cực chính:

• Gate (G): Cực cổng, nhận điện áp điều khiển để đóng hoặc ngắt MOSFET.

• Drain (D): Cực máng, nơi dòng điện đi vào linh kiện khi MOSFET dẫn.

• Source (S): Cực nguồn, nơi dòng điện đi ra trong chế độ dẫn thông thường.

Khi điện áp giữa Gate và Source đạt mức thích hợp, kênh dẫn được hình thành, cho phép dòng điện chạy từ Drain đến Source. Khi điện áp điều khiển giảm xuống dưới ngưỡng dẫn, MOSFET chuyển sang trạng thái ngắt.

Nhờ nguyên lý điều khiển bằng điện áp, BSS123N có thể được sử dụng để đóng cắt tải nhỏ hoặc điều khiển tín hiệu từ vi điều khiển.

3. Thông số kĩ thuật

4. Kích thước

5. Ứng dụng

MOSFET BSS123N được sử dụng trong nhiều thiết bị và mạch điện tử như:

• Mạch đóng cắt tín hiệu điện tử.

• Mạch điều khiển LED và tải công suất nhỏ.

• Mạch giao tiếp với vi điều khiển.

• Mạch điều khiển relay dòng thấp.

• Mạch chuyển đổi mức tín hiệu.

• Mạch điều khiển trong thiết bị điện tử công nghiệp.

• Mạch điều khiển và bảo vệ trong các thiết bị điện tử dân dụng.

Với điện áp chịu đựng 100V, dòng điện 0.19A và thiết kế SOT-23 nhỏ gọn, BSS123N là lựa chọn phù hợp cho các ứng dụng đóng cắt tín hiệu và điều khiển tải nhỏ, khi đáp ứng đầy đủ yêu cầu về điện áp điều khiển và công suất tiêu tán.
