Mosfet kênh N IRF1404PBF công suất 40V/202A TO-220

1. Giới thiệu chung về MOSFET IRF1404PBF

IRF1404PBF là MOSFET công suất kênh N (N-Channel Power MOSFET), được thiết kế để sử dụng trong các mạch đóng cắt dòng điện lớn, điều khiển tải và chuyển đổi năng lượng điện.

Sản phẩm có điện áp Drain-Source tối đa 40V, dòng Drain danh định 202A trong điều kiện quy định và sử dụng kiểu đóng gói TO-220AB.

IRF1404PBF nổi bật với điện trở dẫn RDS(on) thấp, giúp giảm tổn hao công suất khi MOSFET hoạt động ở trạng thái dẫn.

MOSFET hoạt động dựa trên nguyên lý điều khiển bằng điện áp đặt giữa cực Gate và Source. Khi điện áp điều khiển phù hợp, MOSFET chuyển sang trạng thái dẫn điện, cho phép dòng điện chạy qua giữa cực Drain và Source.

Với khả năng chịu dòng điện lớn và điện trở dẫn thấp, IRF1404PBF phù hợp với các mạch công suất điện áp thấp như điều khiển động cơ DC, bộ nguồn chuyển đổi DC-DC, mạch đóng cắt tải và các thiết bị điện tử công suất.

Lưu ý: Dòng điện 202A là thông số định mức trong điều kiện nhiệt độ và tản nhiệt quy định, không có nghĩa MOSFET có thể dẫn liên tục 202A trong mọi điều kiện lắp đặt thực tế.

2. Đặc điểm nổi bật của MOSFET IRF1404PBF

• Mã linh kiện: IRF1404PBF.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh N.
• Điện áp Drain-Source tối đa: 40V.
• Dòng Drain danh định: 202A.
• Kiểu đóng gói: TO-220AB.
• Số chân kết nối: 3 chân.
• Điện trở dẫn RDS(on) thấp.
• Có khả năng đóng cắt dòng điện lớn.
• Điều khiển bằng điện áp Gate-Source.
• Phù hợp với mạch công suất điện áp thấp.
• Có thể sử dụng trong các mạch điều khiển PWM.
• Hỗ trợ điều khiển động cơ DC.
• Phù hợp với bộ chuyển đổi nguồn DC-DC.
• Có thể sử dụng trong mạch đóng cắt tải công suất.
• Thiết kế có bản kim loại hỗ trợ tản nhiệt.
• Thuận tiện lắp đặt trên bo mạch điện tử.
• Phù hợp với các ứng dụng cần giảm tổn hao dẫn điện.

3. Cấu tạo của MOSFET IRF1404PBF

IRF1404PBF được chế tạo theo công nghệ MOSFET công suất, gồm ba cực chính là Gate, Drain và Source.

Cực Gate (G)

Gate là cực điều khiển của MOSFET.

Khi điện áp Gate-Source đạt mức phù hợp, MOSFET hình thành kênh dẫn giữa Drain và Source.

Do Gate được cách điện với vùng bán dẫn bằng lớp điện môi, dòng điện điều khiển Gate ở trạng thái ổn định rất nhỏ.

Tuy nhiên, trong quá trình đóng cắt, mạch điều khiển vẫn cần cung cấp dòng để nạp và xả điện tích cổng.

Cực Drain (D)

Drain là cực công suất, thường được kết nối với tải hoặc nguồn điện tùy theo cấu trúc mạch.

Dòng điện chính chạy qua đường dẫn Drain-Source khi MOSFET được kích dẫn.

Cực Source (S)

Source là cực tham chiếu của điện áp điều khiển Gate-Source.

Trong các mạch đóng cắt phía thấp, Source thường được kết nối với điểm mass công suất.

Lớp cách điện Gate

Lớp điện môi cách ly điện cực Gate với vùng bán dẫn.

Cấu trúc này giúp MOSFET hoạt động theo nguyên lý điều khiển bằng điện áp.

Vùng bán dẫn công suất

Bên trong MOSFET là cấu trúc bán dẫn được thiết kế để chịu dòng điện lớn và giảm điện trở khi dẫn.

Diode thân

MOSFET công suất có diode ký sinh giữa Source và Drain.

Diode này ảnh hưởng đến hoạt động của mạch khi có dòng điện chạy theo chiều ngược, đặc biệt trong các ứng dụng tải cảm và chuyển mạch đồng bộ.

Vỏ TO-220AB

IRF1404PBF sử dụng vỏ TO-220AB với ba chân kết nối và bản kim loại phía sau.

Bản kim loại giúp truyền nhiệt từ chip bán dẫn ra bộ tản nhiệt.

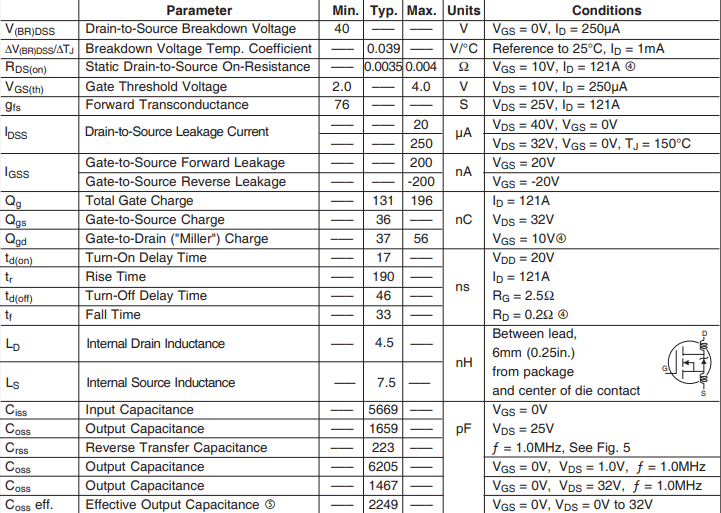

4. Thông số kỹ thuật MOSFET IRF1404PBF

Lưu ý: Các thông số trên là giá trị tham khảo theo đặc tính của IRF1404PbF. Khi thiết kế hoặc thay thế linh kiện cần đối chiếu datasheet chính thức theo đúng nhà sản xuất.

Đặc biệt, dòng điện 202A và công suất tiêu tán 333W chỉ đạt được trong các điều kiện nhiệt độ vỏ và tản nhiệt được quy định. Giới hạn dòng thực tế còn phụ thuộc vào chân linh kiện, đường mạch PCB và hệ thống làm mát.

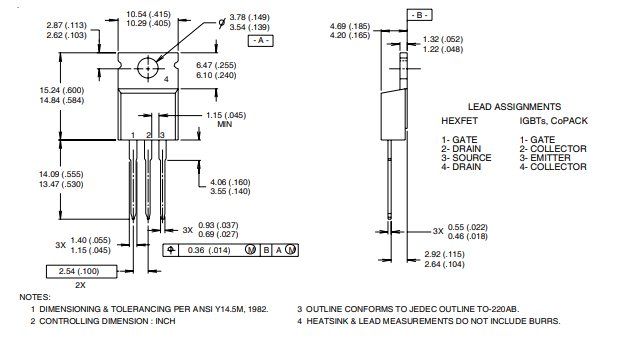

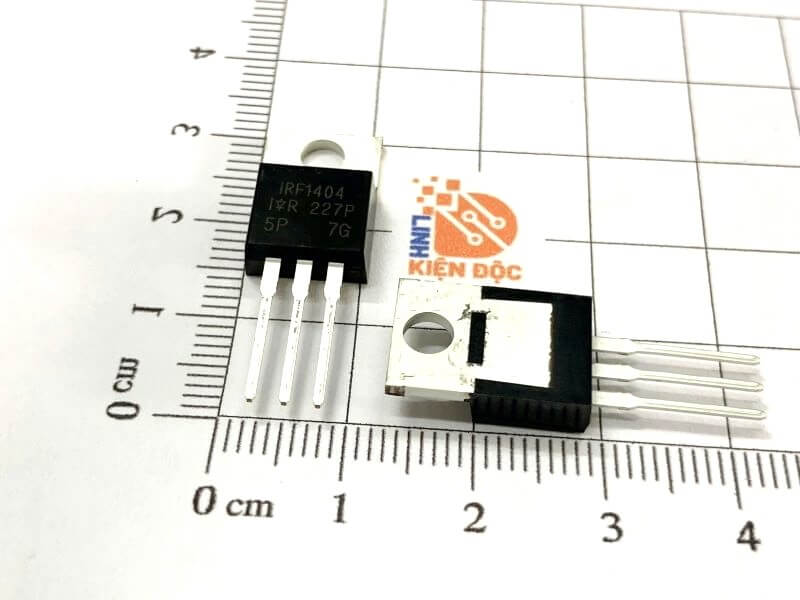

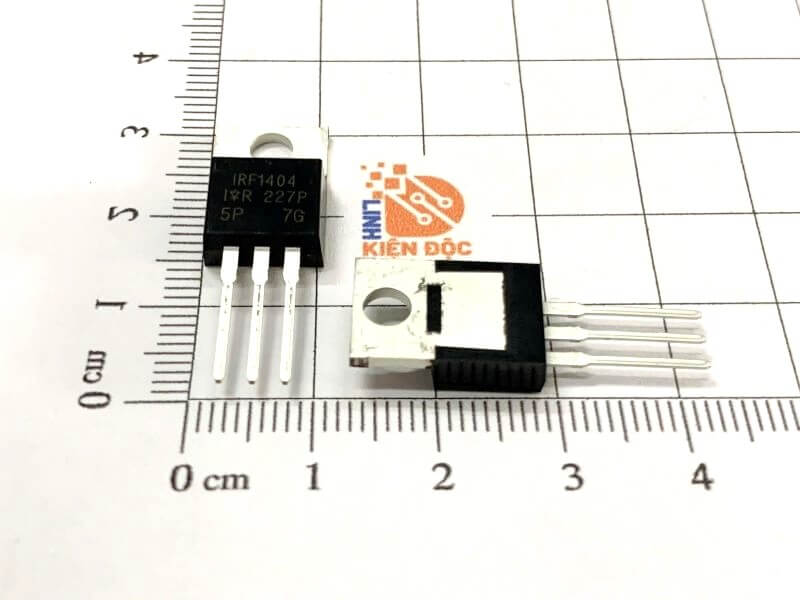

5. Kích thước MOSFET IRF1404PBF TO-220

IRF1404PBF sử dụng kiểu đóng gói TO-220AB, phổ biến trong các linh kiện bán dẫn công suất.

Kích thước tham khảo

Thông số	Giá trị
Kiểu đóng gói	TO-220AB
Số chân	3
Khoảng cách chân danh nghĩa	2,54mm
Chiều rộng thân	Khoảng 10mm
Chiều cao phần thân nhựa	Khoảng 9–10mm
Độ dày thân	Khoảng 4–5mm
Bản tản nhiệt	Có
Lỗ bắt vít	Có
Kiểu lắp đặt	Xuyên lỗ THT

Kích thước trên là giá trị tham khảo của vỏ TO-220AB. Kích thước chính xác cần kiểm tra theo bản vẽ cơ khí của nhà sản xuất.

Sơ đồ chân IRF1404PBF

Khi nhìn trực diện vào mặt có chữ của MOSFET, chân hướng xuống dưới, thứ tự chân từ trái sang phải là:

Chân 1: Gate (G) – Chân điều khiển.

Chân 2: Drain (D) – Chân công suất.

Chân 3: Source (S) – Chân nguồn.

Bản kim loại phía sau thường được nối điện với cực Drain.

Khi lắp MOSFET lên tản nhiệt chung, cần sử dụng vật liệu cách điện phù hợp nếu các cực Drain không được phép nối chung.

6. Nguyên lý hoạt động của MOSFET IRF1404PBF

IRF1404PBF là MOSFET kênh N hoạt động dựa trên điện áp điều khiển giữa Gate và Source.

Trạng thái ngắt

Khi điện áp Gate-Source không đủ để hình thành kênh dẫn, MOSFET ở trạng thái ngắt.

Trong trạng thái này, dòng điện qua Drain-Source chỉ còn dòng rò nhỏ theo điều kiện kỹ thuật.

Trạng thái dẫn

Khi điện áp Gate-Source được tăng đến mức phù hợp, MOSFET chuyển sang trạng thái dẫn.

Để đạt điện trở dẫn thấp theo thông số công bố, IRF1404PBF thường được điều khiển với điện áp Gate-Source khoảng 10V.

Lưu ý: Điện áp ngưỡng VGS(th) khoảng 2–4V chỉ là ngưỡng bắt đầu dẫn một dòng điện nhỏ, không phải điện áp đảm bảo MOSFET dẫn hoàn toàn ở dòng lớn.

Tổn hao công suất khi dẫn

Tổn hao dẫn của MOSFET được tính gần đúng theo công thức:

P = ID² × RDS(on)

Trong đó:

• P: Công suất tổn hao.
• ID: Dòng điện chạy qua MOSFET.
• RDS(on): Điện trở dẫn Drain-Source.

Ví dụ, khi MOSFET dẫn dòng điện 30A và điện trở dẫn là 0,004Ω:

P = 30² × 0,004 = 3,6W

Như vậy, công suất tổn hao dẫn xấp xỉ 3,6W.

Giá trị thực tế có thể cao hơn do điện trở dẫn tăng theo nhiệt độ và xuất hiện thêm tổn hao chuyển mạch.

Hoạt động đóng cắt PWM

IRF1404PBF có thể được sử dụng trong các mạch điều khiển PWM.

Bằng cách thay đổi tỷ lệ thời gian dẫn và ngắt, mạch có thể điều chỉnh công suất trung bình cung cấp cho tải.

Phương pháp này thường được sử dụng trong điều khiển tốc độ động cơ DC và điều khiển tải điện.

7. Ứng dụng của MOSFET IRF1404PBF

MOSFET IRF1404PBF được sử dụng trong các hệ thống điện tử công suất điện áp thấp, yêu cầu khả năng đóng cắt dòng điện lớn.

Một số ứng dụng phổ biến gồm:

• Mạch điều khiển động cơ DC.
• Bộ điều khiển tốc độ động cơ.
• Mạch điều khiển PWM công suất.
• Bộ nguồn chuyển đổi DC-DC.
• Mạch đóng cắt tải DC.
• Bộ điều khiển tải công suất lớn.
• Mạch điều khiển quạt DC.
• Hệ thống điều khiển thiết bị điện 12V.
• Mạch điều khiển thiết bị điện áp thấp.
• Mạch công suất trong thiết bị ô tô.
• Mạch chuyển mạch nguồn điện.
• Mạch điều khiển điện trở gia nhiệt DC.
• Hệ thống điều khiển điện từ.
• Thiết bị điện tử công suất.
• Bo mạch điều khiển động cơ.
• Sửa chữa và thay thế MOSFET công suất.

Đối với các hệ thống 24V, cần đặc biệt kiểm tra xung điện áp do tải cảm, quá trình chuyển mạch và các điều kiện quá áp vì giới hạn VDS của IRF1404PBF chỉ là 40V.

8. Ưu điểm của MOSFET IRF1404PBF

Khả năng chịu dòng điện lớn: Dòng Drain định mức 202A giúp MOSFET phù hợp với các thiết kế công suất lớn khi đáp ứng điều kiện nhiệt và giới hạn dòng thực tế.

Điện trở dẫn thấp: RDS(on) thấp giúp giảm tổn hao dẫn điện và hạn chế phát nhiệt trong quá trình hoạt động.

Điều khiển bằng điện áp: MOSFET có thể được điều khiển thông qua tín hiệu Gate-Source phù hợp.

Khả năng đóng cắt nhanh: Phù hợp với các mạch điều khiển PWM và bộ nguồn chuyển mạch.

Kiểu đóng gói TO-220AB: Thuận tiện cho việc lắp đặt, sửa chữa và kết hợp với bộ tản nhiệt.

Ứng dụng đa dạng: Có thể sử dụng trong các mạch điều khiển động cơ, đóng cắt tải và chuyển đổi nguồn DC.

9. Lưu ý khi sử dụng và thay thế MOSFET IRF1404PBF

Khi lựa chọn và sử dụng MOSFET IRF1404PBF cần chú ý:

• Kiểm tra chính xác mã IRF1404PBF.
• Xác nhận đúng MOSFET kênh N.
• Kiểm tra điện áp Drain-Source tối đa 40V.
• Không sử dụng vượt quá điện áp định mức.
• Kiểm tra dòng điện hoạt động thực tế.
• Không mặc định MOSFET có thể dẫn liên tục 202A.
• Kiểm tra điện trở dẫn RDS(on).
• Sử dụng điện áp điều khiển Gate phù hợp.
• Không vượt quá giới hạn VGS ±20V.
• Không sử dụng điện áp ngưỡng VGS(th) làm điện áp kích dẫn công suất.
• Kiểm tra khả năng cấp dòng của mạch driver Gate.
• Sử dụng điện trở Gate phù hợp với tốc độ đóng cắt.
• Kiểm tra tổn hao công suất và nhiệt độ hoạt động.
• Bố trí bộ tản nhiệt khi cần thiết.
• Kiểm tra khả năng chịu dòng của đường mạch PCB.
• Sử dụng mạch bảo vệ quá dòng khi cần.
• Sử dụng mạch hạn chế xung áp đối với tải cảm.
• Kiểm tra diode hồi tiếp trong các mạch điều khiển động cơ.
• Xác định đúng chân Gate, Drain và Source.
• Kiểm tra cách điện giữa bản kim loại và bộ tản nhiệt.
• Ngắt nguồn trước khi sửa chữa.
• Thực hiện biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: IRF1404PBF có điện áp chịu đựng tối đa 40V, vì vậy không phù hợp với các mạch có điện áp bus hoặc xung quá áp vượt giới hạn này.

Khi thay thế IRF1404PBF bằng MOSFET khác, cần so sánh điện áp VDS, dòng ID, RDS(on), điện tích Gate, khả năng tản nhiệt, sơ đồ chân và vùng hoạt động an toàn SOA.

10. Kết luận

MOSFET Kênh N IRF1404PBF 40V 202A TO-220 là linh kiện bán dẫn công suất được sử dụng trong các mạch đóng cắt dòng điện lớn và hệ thống điều khiển điện áp thấp.

Với điện áp Drain-Source tối đa 40V, dòng Drain định mức 202A và điện trở dẫn thấp, sản phẩm phù hợp với nhiều ứng dụng điều khiển động cơ DC, chuyển đổi nguồn DC-DC và đóng cắt tải công suất.

IRF1404PBF sử dụng kiểu đóng gói TO-220AB, thuận tiện cho việc lắp đặt và kết hợp với hệ thống tản nhiệt.

Khi lựa chọn sản phẩm, cần kiểm tra đúng thông số kỹ thuật, điện áp điều khiển Gate, dòng điện hoạt động, khả năng tản nhiệt và điều kiện vận hành để đảm bảo mạch điện hoạt động ổn định, an toàn và hiệu quả.
