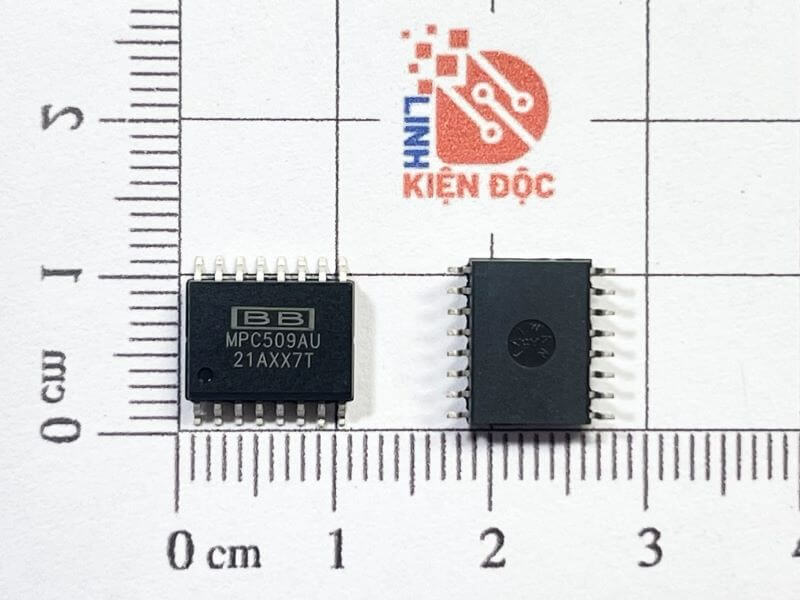

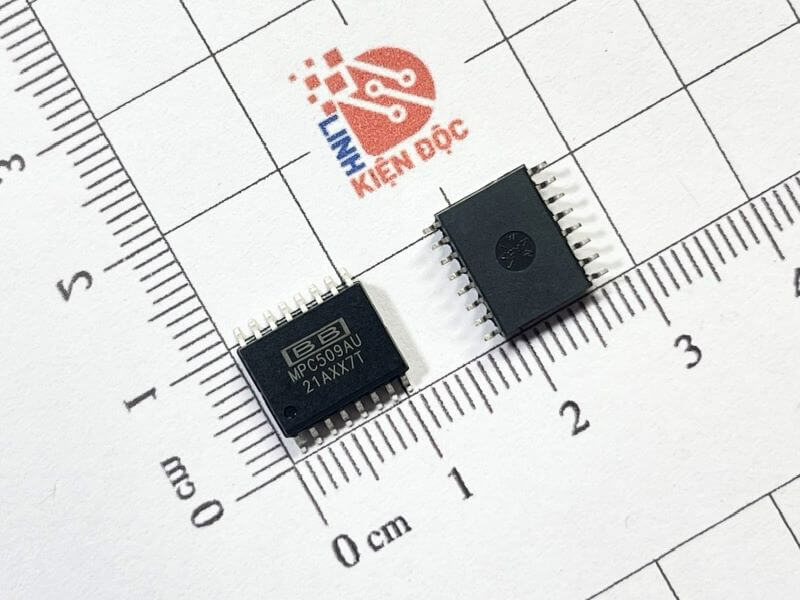

MPC509AU MPC509A IC chuyển mạch tương tự 8 kênh SOP-16

Giới thiệu chung

MPC509AU / MPC509A là IC chuyển mạch tương tự 8 kênh (8-to-1) sử dụng công nghệ CMOS. IC cho phép chọn một trong tám tín hiệu analog (hoặc digital mức thấp) để kết nối tới một ngõ chung, thông qua các chân điều khiển logic.

Hai phiên bản MPC509A và MPC509AU tương đương chức năng và sơ đồ chân, khác nhau chủ yếu ở kiểu đóng gói/định danh của nhà sản xuất.

Đặc điểm nổi bật

– Multiplexer analog 8 kênh, truyền hai chiều
– Điều khiển chọn kênh bằng 3 bit địa chỉ nhị phân
– Có chân cho phép/ngắt toàn bộ kênh (INH)
– Truyền được tín hiệu analog liên tục và tín hiệu số mức thấp
– Điện trở dẫn ON thấp, độ tuyến tính tốt
– Dòng rò kênh OFF nhỏ
– Tương thích logic TTL/CMOS
– Hỗ trợ nguồn đơn hoặc nguồn đối xứng
– Tiêu thụ công suất thấp
– Đóng gói SOP-16 (SMD)

Sơ đồ chân

Thông số kỹ thuật chính

– Kiểu IC: Analog Multiplexer CMOS
– Số kênh: 8 kênh vào, 1 kênh chung
– Điện áp nguồn đơn: khoảng 5 V đến 18 V
– Điện áp nguồn đối xứng: ±5 V đến ±9 V
– Điện trở ON: khoảng 100 Ω đến 300 Ω (phụ thuộc điện áp nguồn)
– Dải tín hiệu vào: nằm trong giới hạn điện áp nguồn
– Dòng rò kênh OFF: mức µA rất nhỏ
– Nhiệt độ hoạt động: –40°C đến +85°C

Sơ đồ khối

Ứng dụng

– Mở rộng ngõ vào ADC cho vi điều khiển
– Mạch đo nhiều cảm biến analog
– Thiết bị đo lường và thu thập dữ liệu
– Chuyển mạch tín hiệu trong hệ thống nhúng
– Chọn tín hiệu audio mức thấp
– Điều khiển và giám sát công nghiệp

Kích thước

Datasheet MPC509AU
