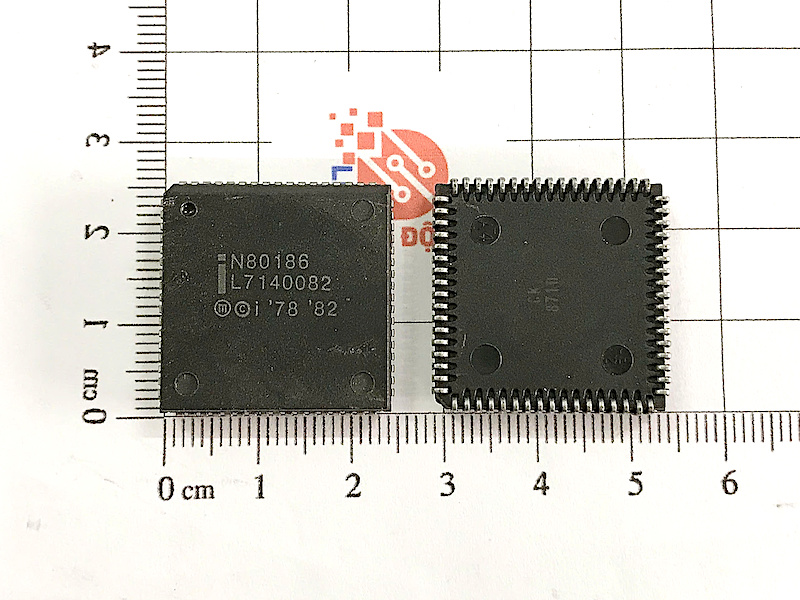

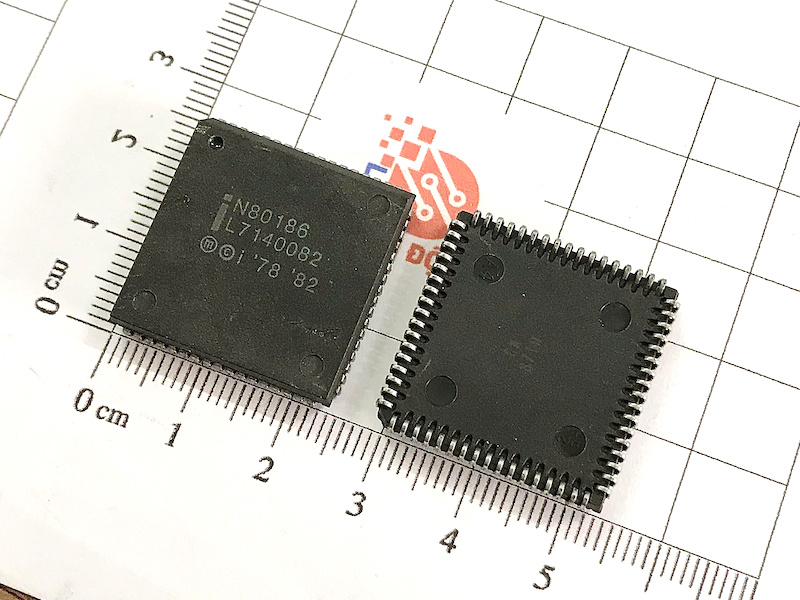

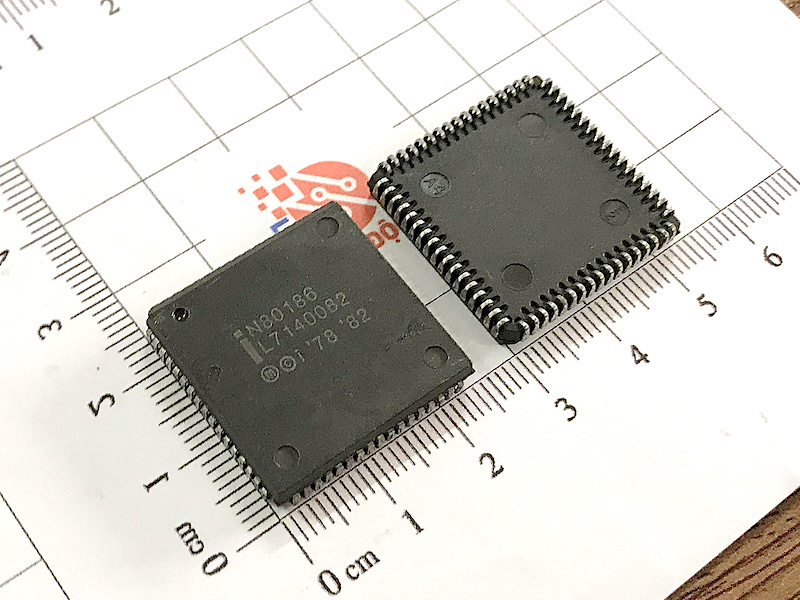

N80186, PLCC68 IC CHIP CPU

Giới thiệu về IC N80186

N80186 là bộ vi xử lý 16 bit tích hợp cao. Nó kết hợp hiệu quả 15-20 thành phần hệ thống iAPX 86 phổ biến nhất vào một. 80186 cung cấp thông lượng lớn hơn hai lần so với 8086 5 MHz tiêu chuẩn. N80186 tương thích trở lên với 8086 và 8088 phần mềm và thêm 10 loại lệnh mới vào bộ hiện có. N80186 có gói 68 chân và yêu cầu nguồn điện +5 V duy nhất.

Đặc trưng kỹ thuật

• Bộ tính năng tích hợp:
  – CPU 10 MHz 8086-1 nâng cao
  – Máy phát điện đồng hồ
  – Hai kênh DMA tốc độ cao, độc lập
  – Bộ điều khiển ngắt có thể lập trình Ba bộ định thời 16 bit có thể lập trình
  – Bộ nhớ lập trình và logic chọn chip ngoại vi
  – Bộ tạo trạng thái chờ có thể lập trình Bộ điều khiển bus cục bộ
• Có sẵn ở 10 MHz (80186-10), 8 MHz (80186)
• Bộ xử lý hiệu suất cao:
  – Hiệu suất gấp hai lần so với chuẩn 8086
  – Giao diện băng thông bus 4M byte/ giây
• Khả năng đánh địa chỉ trực tiếp tới 1M byte bộ nhớ
• Mã đối tượng hoàn toàn tương thích với tất cả phần mềm iAPX 86, 88 hiện có
  – Mười loại lệnh mới
  – Tương thích với các thành phần hỗ trợ bus 29843/45, 29833/63, 8284 và 8288
• Phần mở rộng bộ xử lý số tùy chọn
• Có sẵn dưới dạng các gói Vật mang chip chì bằng nhựa (PLCC), Vật mang chip không chì bằng gốm (LCC) và Mảng lưới chốt (PGA).

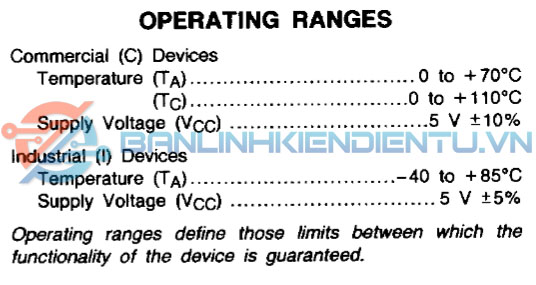

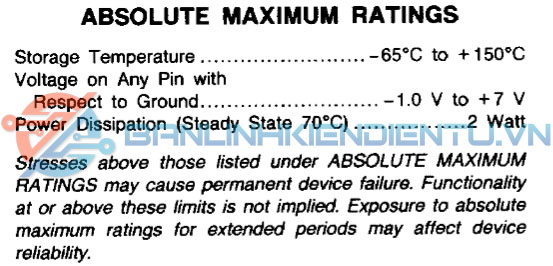

Thông số kỹ thuật

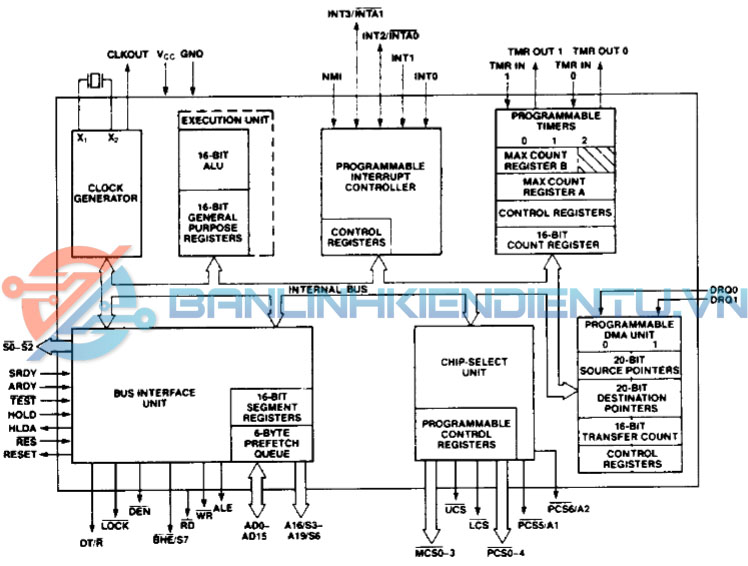

Sơ đồ khối

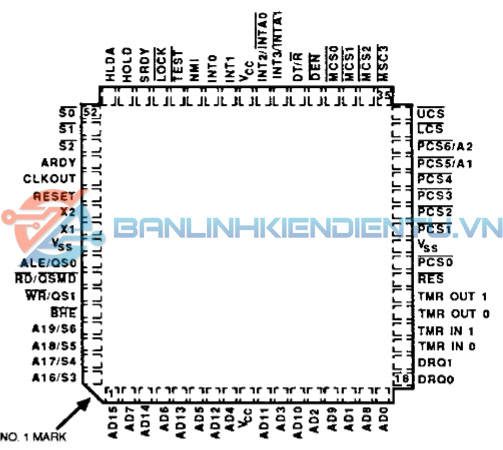

Sơ đồ chân

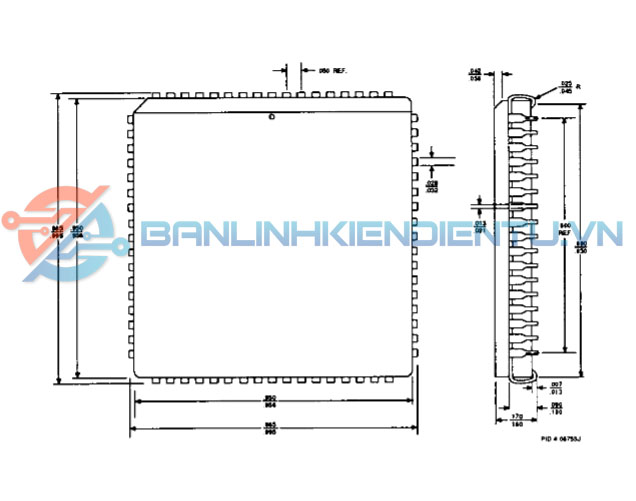

Kích thước IC N80186

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet N80186
