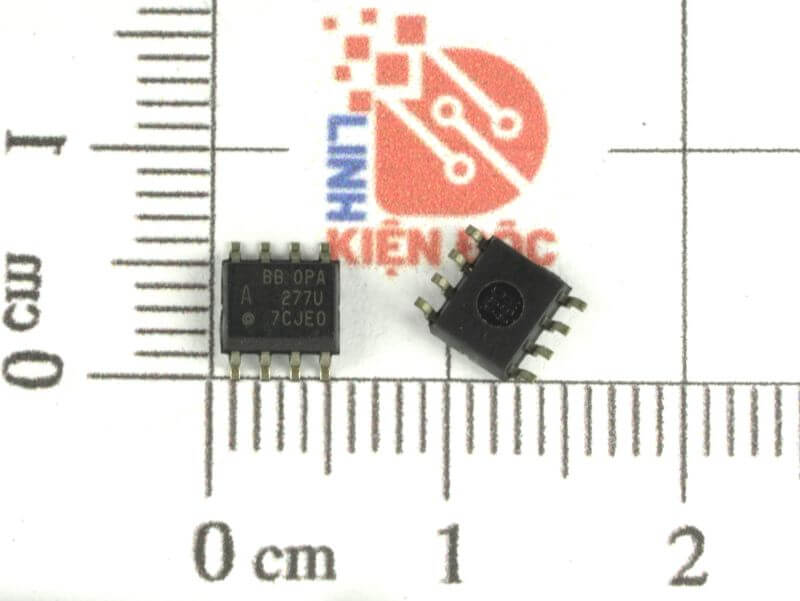

OPA277 OPA277UA IC Op-amp SOP-8

Giới thiệu chung

OPA277 là một IC khuếch đại thuật toán chính xác cao. Đây là dòng op-amp thế hệ mới, có thể thay thế các loại op-amp truyền thống như OP07, OP77, AD707 với hiệu năng vượt trội, độ ổn định lâu dài và độ chính xác cao.

Đặc điểm

• Điện áp offset đầu vào rất thấp (typ. 10 µV).

• Độ trôi offset theo nhiệt độ cực thấp (0.1 µV/°C).

• Dòng bù đầu vào thấp (~100 pA).

• Hoạt động với nguồn đơn hoặc đối xứng (±2 V đến ±18 V).

• Độ ồn thấp, độ chính xác cao, lý tưởng cho các ứng dụng đo lường.

• Có khả năng thay thế các op-amp cũ như OP07, OP77 nhưng hiệu năng tốt hơn.

Cấu tạo

• IC dạng op-amp khuếch đại vi sai sử dụng công nghệ CMOS/Bipolar lai (BiFET).

• Bên trong gồm:

  • Mạch đầu vào vi sai độ lệch thấp.

  • Mạch bù nhiệt tự động.

  • Mạch khuếch đại nội và tầng xuất ra dạng push-pull.

• Đóng gói: SOP-8 (OPA277UA) hoặc DIP-8, SOIC-8 cho các phiên bản khác.

Sơ đồ chân

Ứng dụng

• Các mạch đo lường tín hiệu nhỏ (sensor, strain gauge, thermocouple).

• Thiết bị y tế (ECG, EEG, máy đo áp suất, nhiệt độ chính xác).

• Hệ thống điều khiển công nghiệp và tự động hóa.

• Thiết bị âm thanh, xử lý tín hiệu chính xác.

• Các bộ lọc chủ động, ADC/DAC interface.

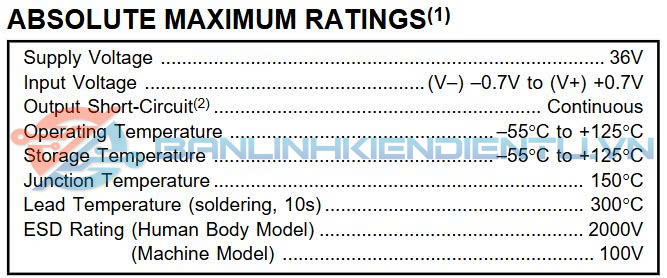

Thông số kĩ thuật

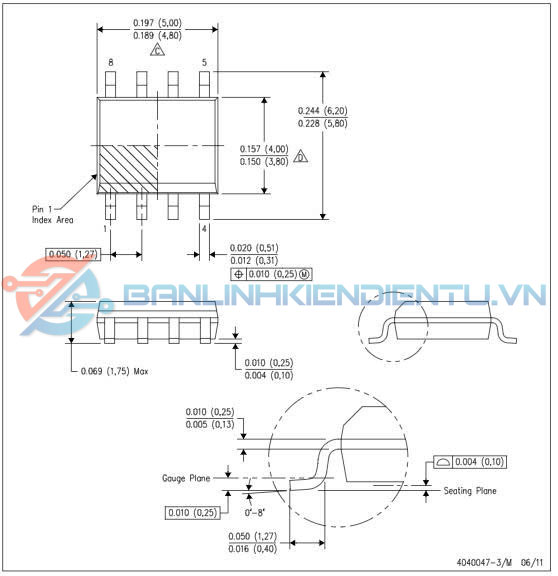

Kích thước

Xem thêm các IC Op-amp khác tại đây

Datasheet
