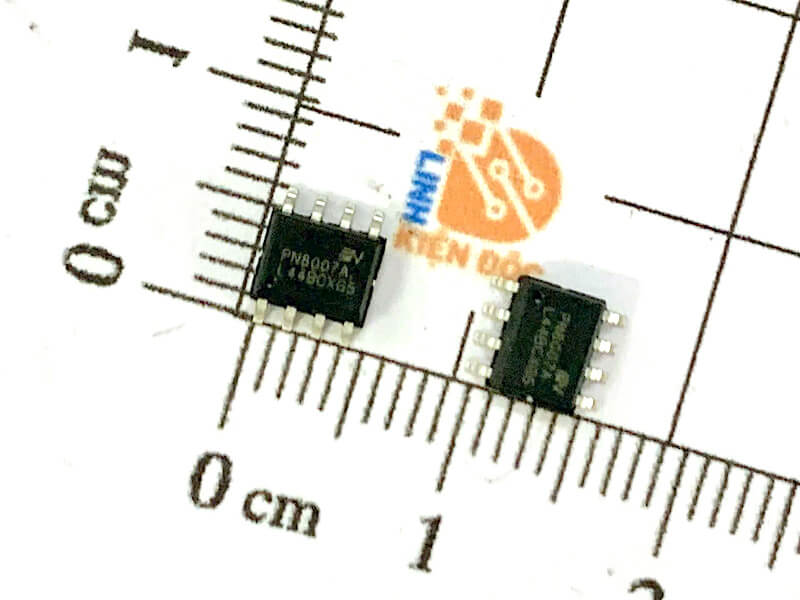

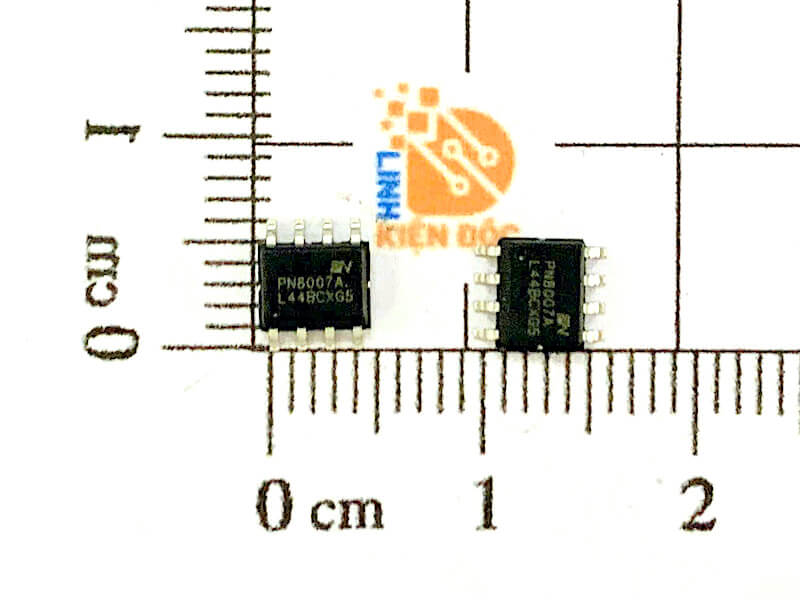

PN8007A IC Nguồn SOP-8
7,000₫
Mã sản phẩm: PN8007A
Loại linh kiện: IC nguồn
Kiểu chân: SOP-8
Hình thức: Mới
Tình trạng: Còn hàng
Vị trí:
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung về IC nguồn PN8007A SOP-8
PN8007A là IC nguồn AC-DC công suất nhỏ, được sử dụng trong các mạch nguồn chuyển mạch. IC tích hợp bộ điều khiển và MOSFET công suất cao bên trong cùng một vỏ SOP-8, giúp giảm số lượng linh kiện bên ngoài và làm mạch nguồn nhỏ gọn.
1. Đặc điểm cấu tạo
PN8007A được cấu tạo từ các khối chức năng chính:
- Bộ điều khiển PFM.
- MOSFET công suất cao tích hợp.
- Mạch khởi động cao áp.
- Mạch điều khiển dòng điện.
- Mạch bảo vệ quá tải.
- Mạch bảo vệ quá nhiệt.
- Mạch bảo vệ thấp áp UVLO.
- Mạch điều khiển giảm tần số khi tải nhẹ.
Sơ đồ cấu trúc chức năng có thể biểu diễn như sau:
PN8007A
┌─────────────────────┐
│ │
│ Mạch khởi động │
│ cao áp │
│ │ │
│ ▼ │
│ Bộ điều khiển PFM │
│ │ │
│ ▼ │
│ Driver MOSFET │
│ │ │
│ ▼ │
│ MOSFET công suất │
│ │ │
│ ▼ │
│ Mạch bảo vệ │
│ OLP / OTP / UVLO │
│ │
└─────────────────────┘
2. Thông số kỹ thuật
| Thông số | Giá trị tham khảo |
|---|---|
| Tên linh kiện | PN8007A |
| Loại linh kiện | IC nguồn AC-DC |
| Kiểu điều khiển | PFM |
| MOSFET công suất | Tích hợp |
| Điện áp chịu đựng MOSFET | Khoảng 650 V |
| Điện áp đầu vào | Khoảng 90–265 VAC |
| Điện áp đầu ra | Khoảng 5 V |
| Dòng đầu ra | Khoảng 150 mA |
| Công suất đầu ra | Khoảng 1 W |
| Bảo vệ quá tải | Có |
| Bảo vệ quá nhiệt | Có |
| Bảo vệ thấp áp | Có |
| Mạch khởi động | Tích hợp |
| Kiểu đóng gói | SOP-8 |
| Kiểu lắp | SMD |
Các giá trị trên mang tính tham khảo vì thông số cụ thể có thể thay đổi tùy phiên bản và nhà sản xuất
3. Kích thước
PN8007A sử dụng vỏ SOP-8, có 8 chân dạng dán SMD.
Kích thước SOP-8 phổ biến:
| Thông số | Kích thước tham khảo |
|---|---|
| Chiều dài thân | Khoảng 4,9–5,0 mm |
| Chiều rộng thân | Khoảng 3,9–4,0 mm |
| Chiều cao | Khoảng 1,5–1,75 mm |
| Số chân | 8 |
| Bước chân | 1,27 mm |
| Kiểu lắp | SMD |
| Khoảng cách giữa hai hàng chân | Khoảng 5,4–6,0 mm |
4. Ứng dụng
PN8007A được sử dụng chủ yếu trong các bộ nguồn công suất nhỏ, chẳng hạn:
- Nguồn AC-DC 5 V công suất nhỏ.
- Nguồn phụ cho các thiết bị điện tử.
- Nguồn standby.
- Nguồn điều khiển thiết bị gia dụng.
- Thiết bị điện tử dân dụng.
- Mạch điều khiển và cảm biến.
- Thiết bị nhà thông minh.
- Mạch nguồn Buck.
- Mạch nguồn Buck-Boost.
- Một số mạch Flyback công suất nhỏ.
