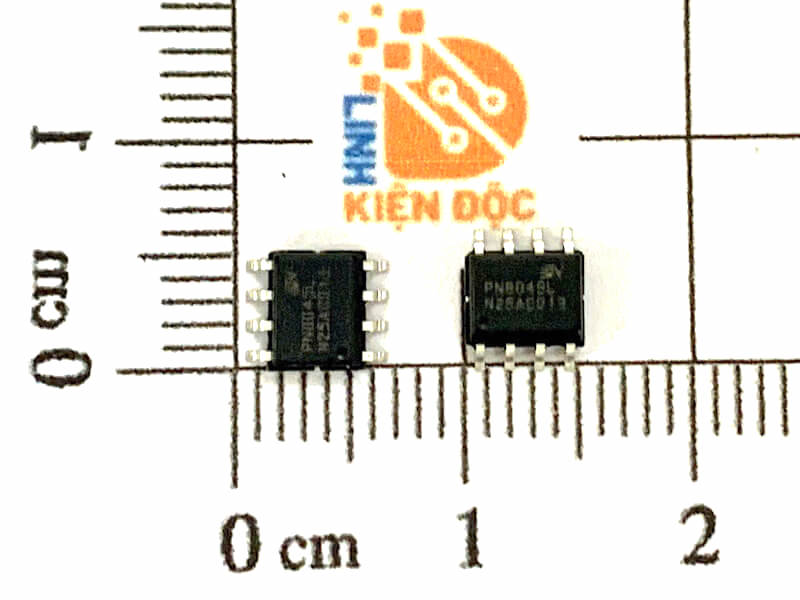

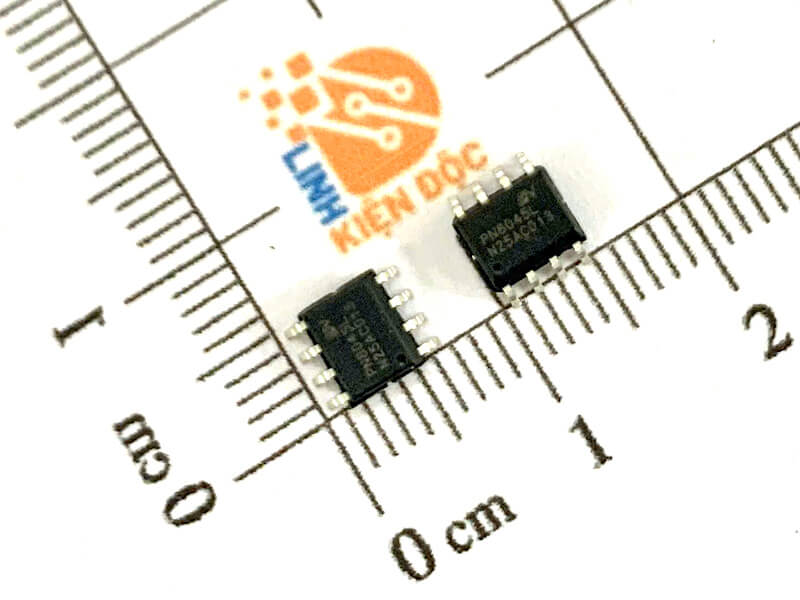

PN8045L IC nguồn SOP-8
9,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung về PN8045L IC nguồn SOP-8
PN8045L là IC nguồn dạng SOP-8, được sử dụng trong các mạch nguồn AC-DC công suất nhỏ, đặc biệt là các mạch nguồn không cách ly. Linh kiện tích hợp bộ điều khiển PFM và MOSFET công suất cao áp, giúp giảm số lượng linh kiện bên ngoài, tiết kiệm diện tích PCB và đơn giản hóa thiết kế mạch nguồn.
1. Đặc điểm
- Mã linh kiện: PN8045L.
- Loại linh kiện: IC nguồn, IC điều khiển nguồn AC-DC.
- Kiểu đóng gói: SOP-8.
- Số chân: 8 chân.
- Tích hợp bộ điều khiển PFM.
- Tích hợp MOSFET công suất cao áp.
- MOSFET tích hợp có khả năng chịu điện áp cao, khoảng 650V đối với dòng PN8045.
- Tích hợp mạch khởi động cao áp, giúp giảm số lượng linh kiện phụ trợ.
- Có các chức năng bảo vệ như quá tải, quá nhiệt và khóa khi điện áp thấp.
- Thiết kế nhỏ gọn, phù hợp với các bo mạch có không gian hạn chế.
- Có thể hỗ trợ giảm nhiễu EMI nhờ phương pháp điều khiển giảm tần số.
2. Cấu tạo
PN8045L là IC nguồn tích hợp nhiều khối chức năng bên trong cùng một chip. Cấu tạo cơ bản bao gồm:
- Bộ điều khiển PFM dùng để điều khiển quá trình chuyển mạch.
- MOSFET công suất cao áp tích hợp.
- Mạch khởi động cao áp.
- Mạch phát hiện và bảo vệ quá tải.
- Mạch bảo vệ quá nhiệt.
- Mạch khóa điện áp thấp UVLO.
- Mạch điều khiển và xử lý tín hiệu phản hồi nguồn.
- Vỏ IC dạng SOP-8 bảo vệ chip và tạo các điểm kết nối với PCB.
Việc tích hợp MOSFET và mạch điều khiển giúp giảm đáng kể số lượng linh kiện bên ngoài, từ đó làm cho mạch nguồn có cấu tạo đơn giản và nhỏ gọn hơn.
3. Thông số kỹ thuật
| Thông số | PN8045L |
|---|---|
| Mã linh kiện | PN8045L |
| Loại | IC nguồn AC-DC |
| Kiểu đóng gói | SOP-8 |
| Số chân | 8 chân |
| Kiểu lắp đặt | SMD |
| Phương pháp điều khiển | PFM |
| MOSFET công suất | Tích hợp |
| Điện áp chịu đựng MOSFET | Khoảng 650V |
| Mạch khởi động cao áp | Tích hợp |
| Bảo vệ quá tải | Có |
| Bảo vệ quá nhiệt | Có |
| Bảo vệ điện áp thấp UVLO | Có |
| Ứng dụng | Nguồn AC-DC công suất nhỏ |
| Dạng nguồn | Chủ yếu dùng cho nguồn không cách ly |
Đối với dòng PN8045, một số thiết kế tham khảo có đầu ra khoảng 18V và dòng khoảng 450mA. Tuy nhiên, các giá trị này không nên áp dụng cố định cho mọi phiên bản PN8045L mà cần kiểm tra đúng tài liệu kỹ thuật của linh kiện đang sử dụng.
4. Kích thước
PN8045L sử dụng vỏ SOP-8, có kích thước nhỏ gọn và được thiết kế để hàn trực tiếp lên bo mạch PCB.
Các yếu tố kích thước cần quan tâm gồm:
- Thân IC có 8 chân.
- Hai hàng chân được bố trí đối xứng hai bên thân IC.
- Khoảng cách giữa các chân phù hợp với footprint SOP-8.
- Chiều dài, chiều rộng và chiều cao thân IC phụ thuộc vào tiêu chuẩn đóng gói của nhà sản xuất.
- Khi thiết kế PCB cần lựa chọn footprint SOP-8 phù hợp với kích thước thực tế của linh kiện.
5. Ứng dụng
PN8045L được sử dụng trong nhiều mạch nguồn công suất nhỏ, đặc biệt là các thiết bị cần nguồn phụ trợ hoặc nguồn điều khiển.
Một số ứng dụng phổ biến:
- Mạch nguồn AC-DC.
- Nguồn phụ trợ cho thiết bị điện tử.
- Mạch nguồn standby.
- Bo mạch điều khiển thiết bị điện gia dụng.
- Thiết bị điện tử công suất nhỏ.
- Mạch cấp nguồn cho các khối điều khiển.
- Nguồn không cách ly.
- Bo mạch điện tử cần thiết kế nguồn nhỏ gọn.
- Sửa chữa và thay thế IC nguồn trên các thiết bị điện tử.
