SCM1274MF IC điều khiển động cơ 3 pha mới

1. Giới thiệu chung về IC SCM1274MF

SCM1274MF là linh kiện IC điều khiển động cơ 3 pha, được sử dụng trong các hệ thống điện tử công suất và thiết bị ứng dụng công nghệ inverter. Sản phẩm có chức năng hỗ trợ điều khiển quá trình đóng cắt điện năng, phục vụ vận hành động cơ điện xoay chiều 3 pha trong các thiết bị có thiết kế tương thích.

IC SCM1274MF được cung cấp ở tình trạng mới, phù hợp với nhu cầu sửa chữa, bảo trì và thay thế linh kiện trên các bo mạch điều khiển động cơ.

Trong hệ thống inverter, việc điều khiển chính xác các phần tử công suất đóng vai trò quan trọng đối với khả năng khởi động, điều chỉnh tốc độ và duy trì hoạt động của động cơ. SCM1274MF là linh kiện dành cho các mạch điều khiển động cơ sử dụng đúng cấu hình kỹ thuật của sản phẩm.

Với thiết kế dạng IC tích hợp, SCM1274MF giúp bố trí mạch điện gọn gàng và thuận tiện trong quá trình lắp đặt, thay thế.

2. Đặc điểm nổi bật của IC SCM1274MF

• Mã sản phẩm: SCM1274MF.
• Loại linh kiện: IC điều khiển động cơ 3 pha.
• Tình trạng sản phẩm: Mới.
• Sử dụng trong các hệ thống điều khiển động cơ điện.
• Phù hợp với mạch điện ứng dụng công nghệ inverter.
• Hỗ trợ điều khiển quá trình đóng cắt công suất.
• Thiết kế dạng linh kiện tích hợp.
• Giúp giảm độ phức tạp khi bố trí mạch điều khiển.
• Phù hợp với các bo mạch điều khiển động cơ tương thích.
• Thuận tiện cho việc sửa chữa và thay thế linh kiện.
• Có thể sử dụng trong các thiết bị điện dân dụng và công nghiệp theo thiết kế của nhà sản xuất.

3. Cấu tạo của IC điều khiển động cơ SCM1274MF

SCM1274MF được thiết kế dưới dạng linh kiện tích hợp phục vụ điều khiển động cơ 3 pha.

Các khối chức năng trong một IC điều khiển động cơ loại này có thể bao gồm:

Khối tiếp nhận tín hiệu điều khiển: Tiếp nhận tín hiệu từ bộ vi điều khiển hoặc mạch điều khiển trung tâm để xác định trạng thái vận hành của động cơ.

Khối điều khiển đóng cắt: Xử lý hoặc truyền tín hiệu điều khiển đến tầng công suất theo cấu trúc thiết kế của IC.

Khối giao tiếp với tầng công suất: Hỗ trợ kết nối mạch điều khiển với các phần tử bán dẫn thực hiện chức năng chuyển đổi điện năng.

Khối bảo vệ: Tùy theo thiết kế, IC có thể được tích hợp các chức năng giám sát và bảo vệ nhằm hạn chế hư hỏng khi hệ thống hoạt động bất thường.

Vỏ linh kiện: Bảo vệ các mạch bán dẫn bên trong và tạo kết cấu để lắp đặt lên bo mạch.

Các chân kết nối: Dùng để kết nối nguồn cấp, tín hiệu điều khiển và các đường tín hiệu liên quan.

Cấu trúc bên trong, số lượng chân và các chức năng tích hợp thực tế của SCM1274MF cần được xác nhận theo datasheet của đúng mã sản phẩm.

4. Thông số kỹ thuật IC SCM1274MF

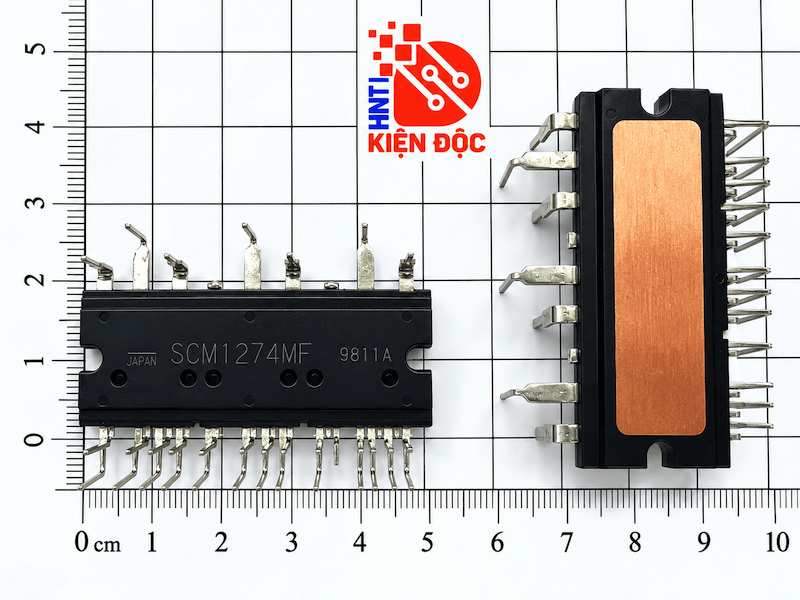

5. Kích thước và kiểu dáng IC SCM1274MF

6. Nguyên lý hoạt động của IC SCM1274MF

IC SCM1274MF được sử dụng trong hệ thống điều khiển động cơ 3 pha, nơi các tín hiệu điện tử được dùng để điều khiển quá trình cung cấp điện năng cho động cơ.

Trong hệ thống inverter, nguồn điện một chiều được đưa đến tầng công suất. Bộ điều khiển tạo ra các tín hiệu đóng cắt phù hợp để điều khiển những phần tử bán dẫn công suất.

Các tín hiệu điều khiển được phối hợp theo trình tự nhằm tạo điện áp đầu ra 3 pha phục vụ hoạt động của động cơ.

Thông qua phương pháp điều chế độ rộng xung PWM, hệ thống có thể điều chỉnh điện áp và tần số đầu ra, từ đó thay đổi tốc độ quay của động cơ.

Vai trò cụ thể của SCM1274MF trong quá trình này phụ thuộc vào cấu trúc mạch tích hợp và cách thiết bị sử dụng linh kiện.

7. Ứng dụng của IC điều khiển động cơ SCM1274MF

SCM1274MF có thể được sử dụng trong các thiết bị điều khiển động cơ 3 pha có thiết kế tương thích như:

• Bo mạch điều khiển động cơ inverter.
• Hệ thống điều khiển động cơ xoay chiều 3 pha.
• Mạch điều khiển máy nén inverter.
• Thiết bị điện gia dụng sử dụng động cơ inverter.
• Mạch điều khiển quạt và bơm.
• Bộ điều khiển tốc độ động cơ.
• Thiết bị tự động hóa sử dụng động cơ điện.
• Bo mạch điện tử công suất.
• Sửa chữa mạch điều khiển động cơ.
• Thay thế IC điều khiển trong thiết bị sử dụng đúng mã SCM1274MF.

Ứng dụng thực tế phụ thuộc vào thiết kế bo mạch, sơ đồ chân và các thông số điện của linh kiện.

8. Ưu điểm của IC SCM1274MF

Thiết kế tích hợp: Giúp bố trí các chức năng điều khiển trong một linh kiện, góp phần giảm độ phức tạp của mạch điện.

Hỗ trợ điều khiển động cơ 3 pha: Phù hợp với các hệ thống điều khiển động cơ có cấu hình tương thích.

Ứng dụng trong công nghệ inverter: Có thể sử dụng trong các mạch điều khiển chuyển đổi điện năng theo thiết kế thiết bị.

Tiết kiệm diện tích bo mạch: Cấu trúc dạng IC giúp bố trí linh kiện gọn gàng.

Thuận tiện sửa chữa: Phù hợp với nhu cầu thay thế IC trên các bo mạch sử dụng đúng mã sản phẩm.

Tình trạng mới: Đáp ứng nhu cầu lựa chọn linh kiện mới để sửa chữa và bảo trì thiết bị.

9. Lưu ý khi sử dụng và thay thế IC SCM1274MF

Khi lắp đặt và thay thế SCM1274MF cần chú ý:

• Kiểm tra chính xác mã linh kiện SCM1274MF.
• Đối chiếu số lượng chân và kiểu đóng gói.
• Kiểm tra sơ đồ chân theo datasheet.
• Xác định đúng điện áp nguồn cấp.
• Kiểm tra các linh kiện công suất liên quan.
• Kiểm tra tín hiệu điều khiển trước khi vận hành.
• Không đấu nhầm chân nguồn và chân tín hiệu.
• Đảm bảo điều kiện tản nhiệt nếu linh kiện có yêu cầu.
• Kiểm tra tình trạng bo mạch trước khi thay thế.
• Không thay thế bằng IC có mã gần giống khi chưa xác nhận khả năng tương thích.

Đối với các bo mạch inverter, cần kiểm tra cả tầng công suất, mạch nguồn và động cơ trước khi lắp IC mới để hạn chế nguy cơ hư hỏng lặp lại.

10. Kết luận

SCM1274MF IC điều khiển động cơ 3 pha mới là linh kiện điện tử phục vụ các ứng dụng điều khiển động cơ và hệ thống điện tử công suất có thiết kế tương thích.

Với cấu trúc dạng IC tích hợp, sản phẩm phù hợp với nhu cầu sửa chữa, bảo trì và thay thế linh kiện trong các thiết bị sử dụng đúng mã SCM1274MF.

Khi lựa chọn và sử dụng sản phẩm, cần kiểm tra chính xác thông số điện, kiểu đóng gói, sơ đồ chân và khả năng tương thích để đảm bảo thiết bị vận hành an toàn, ổn định.
