SPW47N60C2 Mosfet Kênh-N 47A/600V TO-247

Giới thiệu về SPW47N60C2

SPW47N60C2 là một loại MOSFET n-channel công suất cao, được sản xuất bởi Vishay Siliconix. Đây là một MOSFET kênh-N với khả năng xử lý điện áp và dòng điện lớn, rất phù hợp cho các ứng dụng công suất yêu cầu hiệu suất cao và khả năng hoạt động trong môi trường điện áp cao.

Đặc trưng kỹ thuật

• Khả Năng Xử Lý Điện Áp Cao: Với điện áp cực đại 600V, SPW47N60C2 có khả năng hoạt động ổn định trong các ứng dụng điện áp cao.
• Dòng Điện Cao: Dòng điện tối đa 47A giúp xử lý công suất lớn trong các ứng dụng công suất cao.
• Điện Trở Kênh Thấp Khi Bật: Điện trở kênh thấp giúp giảm tổn thất công suất trong mạch và nâng cao hiệu suất hoạt động.
• Công Nghệ Trench: Sử dụng công nghệ Trench MOSFET để cải thiện hiệu suất và khả năng chuyển mạch.

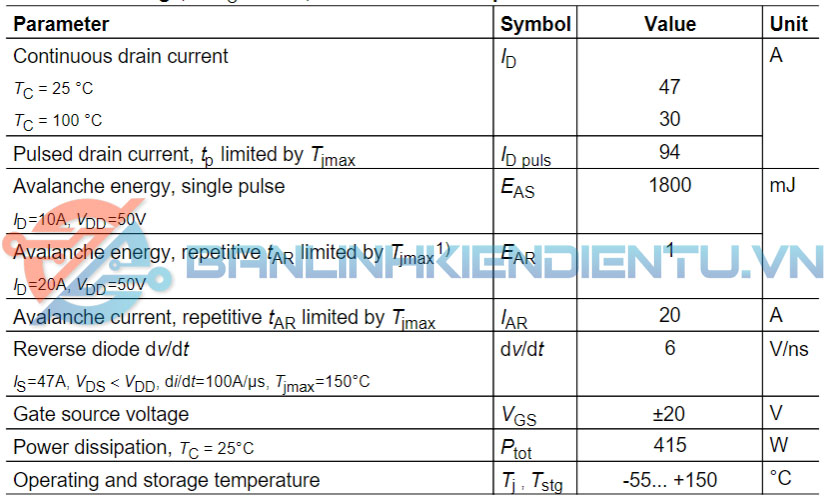

Thông số kỹ thuật

• Điện Áp Cực Đại (V_DS):
  • Điện áp cực đại: 600V
  • Đây là điện áp tối đa mà MOSFET có thể chịu đựng giữa cực nguồn (Drain) và cực thoát (Source) khi MOSFET không dẫn. Điện áp cực đại cao giúp SPW47N60C2 hoạt động ổn định trong các ứng dụng điện áp cao.
• Dòng Điện Cực Đại (I_D):
  • Dòng điện cực đại: 47A
  • Đây là dòng điện tối đa mà MOSFET có thể dẫn khi ở trạng thái mở (on). Dòng điện cao cho phép MOSFET xử lý công suất lớn và phù hợp cho các ứng dụng công suất cao.
• Công Suất Tiêu Thụ (P_D):
  • Công suất tiêu thụ: Khoảng 120W (với điều kiện tản nhiệt tốt)
  • Đây là công suất tối đa mà MOSFET có thể tiêu thụ mà không gây quá nhiệt. Giá trị này có thể thay đổi tùy thuộc vào hệ thống tản nhiệt và điều kiện làm việc.
• Điện Trở Kênh Khi Bật (R_DS(on)):
  • Điện trở kênh thấp: Khoảng 0.18Ω (tại V_GS = 10V)
  • Điện trở kênh thấp giúp giảm tổn thất công suất và cải thiện hiệu suất mạch.
• Điện Áp Cổng Tới Nguồn (V_GS(th)):
  • Điện áp kích thích: Khoảng 3.0V đến 5.0V
  • Đây là điện áp cần thiết để chuyển MOSFET từ trạng thái không dẫn (off) sang trạng thái dẫn (on).

  •

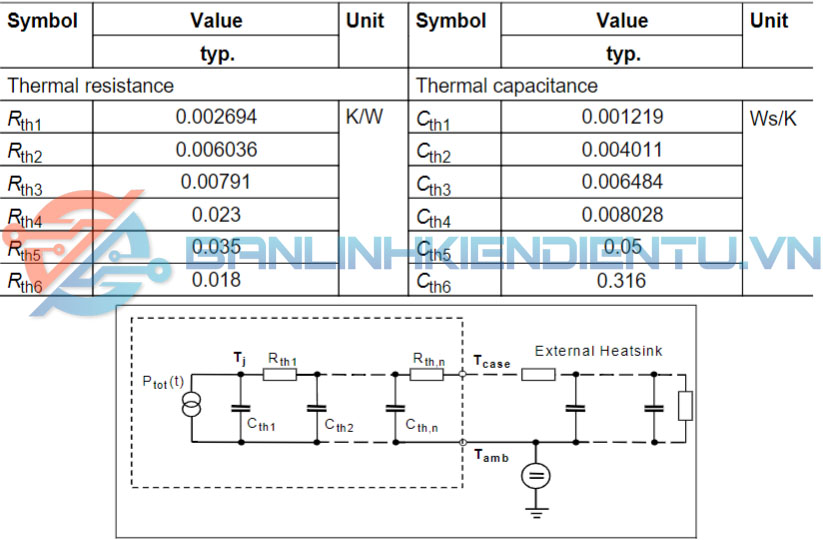

Đặc tính điện từ

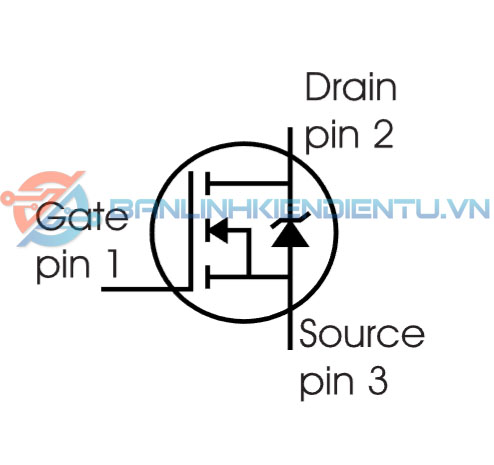

Sơ đồ cấu tạo

Ứng dụng

• Nguồn Điện Công Suất Cao:
  • Thích hợp cho các mạch nguồn điện với điện áp cao và yêu cầu xử lý công suất lớn.
• Khuếch Đại Công Suất:
  • Được sử dụng trong các mạch khuếch đại công suất, nơi cần điều khiển tín hiệu với điện áp và dòng điện cao.
• Chuyển Mạch và Điều Khiển:
  • Sử dụng trong các ứng dụng chuyển mạch và điều khiển, chẳng hạn như các bộ điều khiển động cơ và các thiết bị chuyển đổi điện năng.
• Bảo Vệ và Điều Khiển Điện Áp:
  • Có thể dùng trong các mạch bảo vệ và điều khiển điện áp để bảo vệ các linh kiện khác khỏi quá tải.

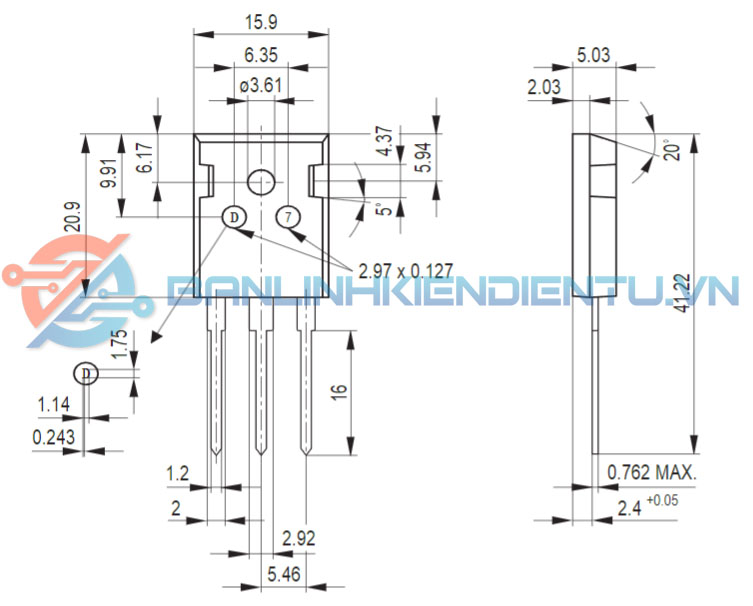

Kích thước SPW47N60C2
