SSH10N60A, SSH10N60B Mosfet Kênh-N 10A/600V TO-3P

Giới thiệu về SSH10N60A

SSH10N60A là một MOSFET kênh-N được thiết kế để hoạt động trong các ứng dụng công suất cao. Đây là một linh kiện điện tử được sản xuất bởi hãng Sanken Electric Co., Ltd..SSH10N60A là lựa chọn tốt cho các ứng dụng yêu cầu độ tin cậy cao và khả năng chịu đựng điện áp lớn, đặc biệt trong các hệ thống công suất và điều khiển.

Đặc trưng kỹ thuật

• Điện Áp và Dòng Điện:
  • Điện áp tối đa (Vds): 600V. Điều này cho phép MOSFET hoạt động trong các ứng dụng yêu cầu điện áp cao.
  • Dòng điện tối đa (Id): 10A. MOSFET có thể chịu đựng dòng điện lớn mà không bị quá tải.
• Kháng Trở Khi Bật (Rds(on)):
  • Rds(on): Khoảng 1.5 ohms (tùy thuộc vào điều kiện đo và phiên bản sản xuất). Kháng trở thấp khi MOSFET bật giúp giảm tổn thất công suất và cải thiện hiệu suất.
• Thời Gian Chuyển Đổi:
  • Thời gian chuyển mạch: Tốt cho các ứng dụng cần chuyển mạch nhanh và hiệu quả.
• Đặc Tính Nhiệt:
  • Nhiệt độ hoạt động: Có thể hoạt động ổn định ở nhiệt độ cao, thường lên đến khoảng 150°C, giúp đảm bảo hiệu suất trong các điều kiện khắc nghiệt.
• Vỏ Bên Ngoài:
  • Gói: MOSFET thường được đóng gói trong dạng TO-220, giúp dễ dàng gắn vào mạch và tản nhiệt hiệu quả.

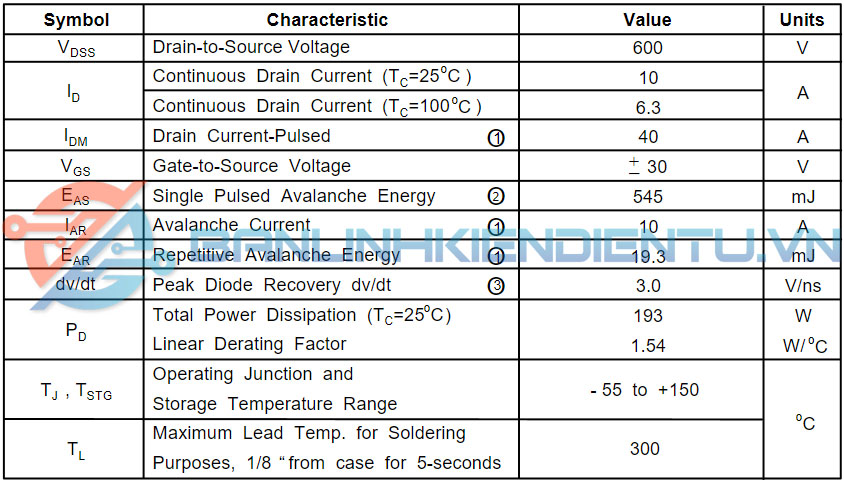

Thông số kỹ thuật

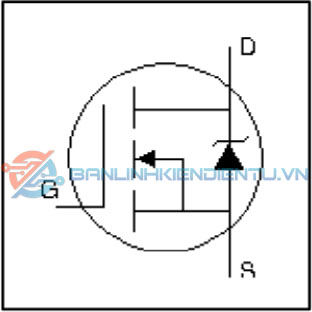

Sơ đồ cấu tạo

Ứng dụng

• Bộ Chuyển Đổi Điện Năng:
  • Sử dụng trong các bộ nguồn chuyển mạch (switching power supplies), các bộ điều chỉnh điện áp, và các ứng dụng cần chuyển đổi điện năng hiệu quả.
• Mạch Điều Khiển Công Suất:
  • Phù hợp cho các mạch điều khiển công suất cao như trong các biến tần, mạch điều khiển động cơ, và các hệ thống điều khiển điện tử.
• Bảo Vệ Mạch:
  • Có thể được sử dụng trong các mạch bảo vệ để ngăn chặn sự quá tải và bảo vệ các linh kiện khác trong hệ thống.
• Ứng Dụng PWM:
  • Phù hợp cho các ứng dụng điều khiển PWM (Pulse Width Modulation) như điều khiển tốc độ động cơ và các hệ thống chiếu sáng.

  •



Kích thước SSH10N60A

Xem thêm: Các mã Mosfet khác

Datasheet SSH10N60A
