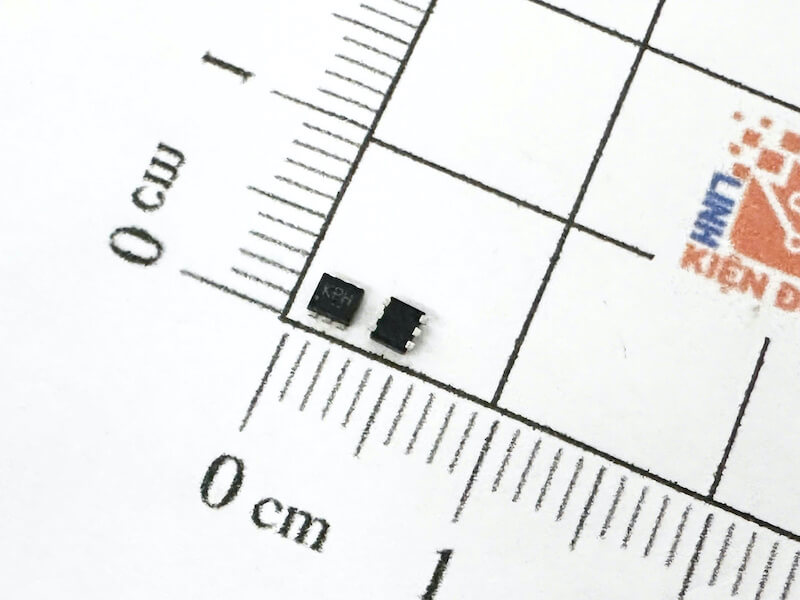

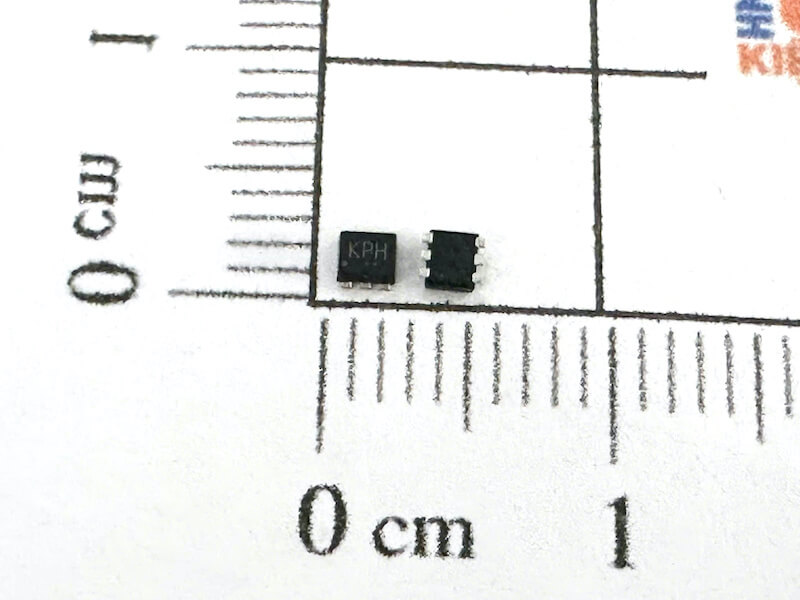

SSM6J412TU Transistor kí hiệu KPH 20V 4A SOT-363
25,000₫
Mã sản phẩm: SSM6J412TU
Loại linh kiện: IC
Kiểu chân: SOP-6
Hình thức : Mới
Tình trạng : Còn hàng
Vị trí: T18-73
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
GIỚI THIỆU CHUNG SSM6J412TU – MOSFET KÊNH P 20V 4A SOT-363
SSM6J412TU là transistor MOSFET kênh P được sử dụng trong các mạch quản lý nguồn và mạch chuyển mạch công suất. Linh kiện có điện áp Drain-Source tối đa 20V, dòng Drain tối đa 4A và điện trở dẫn thấp. Với kích thước nhỏ gọn, SSM6J412TU phù hợp với các thiết bị điện tử có mật độ linh kiện cao.
1. Đặc điểm
- Loại transistor: MOSFET kênh P.
- Điện áp Drain-Source tối đa: 20V.
- Dòng Drain tối đa: 4A.
- Dòng Drain xung có thể đạt khoảng 16A.
- Điện trở dẫn RDS(ON) thấp.
- Có thể điều khiển bằng điện áp Gate thấp.
- Điện áp Gate-Source cho phép khoảng ±8V.
- Công suất tiêu tán tối đa khoảng 1W trong điều kiện quy định.
- Sử dụng package SOT-363F.
- Có 6 chân.
- Kiểu lắp SMD.
- Kích thước nhỏ, phù hợp với thiết bị điện tử hiện đại.
2. Cấu tạo
SSM6J412TU là MOSFET kênh P đơn, gồm ba cực chính:
- G – Gate: cực điều khiển.
- D – Drain: cực thoát.
- S – Source: cực nguồn.

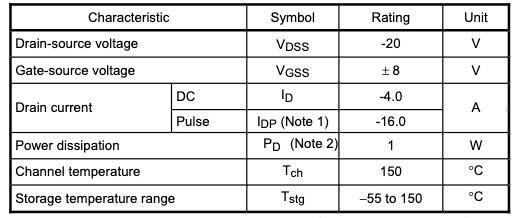

3. Thông số kỹ thuật
4. Điện trở dẫn RDS(ON)
RDS(ON) là một trong những thông số quan trọng của MOSFET. Giá trị RDS(ON) càng thấp thì tổn hao công suất khi MOSFET dẫn càng nhỏ.
| Điện áp VGS | RDS(ON) tối đa |
|---|---|
| -1,5V | 99,6 mΩ |
| -1,8V | 67,8 mΩ |
| -2,5V | 51,4 mΩ |
| -4,5V | 42,7 mΩ |
SSM6J412TU có khả năng hoạt động với điện áp điều khiển Gate tương đối thấp, phù hợp với các mạch nguồn sử dụng điện áp điều khiển nhỏ.

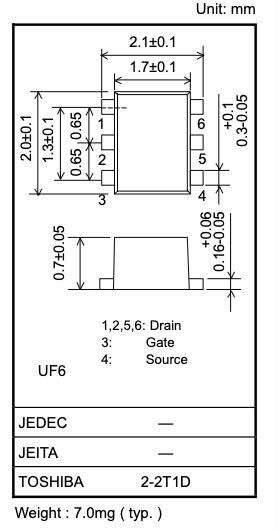

6. Kích thước
7. Ứng dụng
SSM6J412TU thường được sử dụng trong các mạch chuyển mạch và quản lý nguồn như:
- Mạch Load Switch.
- Công tắc nguồn phía dương.
- Mạch đóng ngắt nguồn DC.
- Mạch quản lý nguồn.
- Mạch bảo vệ nguồn.
- Mạch chuyển đổi DC-DC.
- Thiết bị điện tử cầm tay.
- Điện thoại và thiết bị thông minh.
- Thiết bị điện tử tiêu dùng.
- Mạch điều khiển tải DC.
- Các thiết bị yêu cầu MOSFET kích thước nhỏ.
