SSW65R190S2 Mosfet kênh N 20A 650V TO-247

SSW65R190S2 là MOSFET kênh N (N-Channel MOSFET) điện áp cao, được thiết kế cho các mạch điện tử công suất cần khả năng chịu điện áp lớn và đóng cắt nhanh. Với điện áp 650V, dòng điện lên đến 20A và dạng vỏ TO-247, linh kiện phù hợp cho nhiều ứng dụng như nguồn xung, inverter, bộ biến đổi công suất, PFC và thiết bị điện công nghiệp.

Thông số kỹ thuật SSW65R190S2

SSW65R190S2 là gì?

SSW65R190S2 thuộc nhóm MOSFET công suất kênh N, trong đó dòng điện được điều khiển thông qua điện áp đặt vào chân Gate (G).

MOSFET có ba cực chính:

• G – Gate: chân điều khiển.
• D – Drain: cực thoát.
• S – Source: cực nguồn.

Khi điện áp Gate đạt mức phù hợp, MOSFET chuyển sang trạng thái dẫn, tạo đường dẫn dòng điện giữa Drain và Source. Khi điện áp Gate được đưa về mức khóa, MOSFET ngắt dòng.

Nhờ khả năng đóng cắt nhanh và tổn hao thấp khi được điều khiển phù hợp, MOSFET kênh N được sử dụng rộng rãi trong các bộ nguồn và mạch điện tử công suất.

Chức năng của SSW65R190S2

1. Đóng cắt công suất

Chức năng chính của SSW65R190S2 là đóng và ngắt dòng điện công suất lớn theo tín hiệu điều khiển tại chân Gate.

Trong nguồn xung, MOSFET thường được điều khiển bằng tín hiệu PWM để điều chỉnh năng lượng truyền qua mạch.

2. Chuyển đổi điện năng

SSW65R190S2 có thể đảm nhiệm vai trò khóa công suất trong các mạch chuyển đổi AC-DC, DC-DC hoặc DC-AC.

Điện áp chịu đựng 650V giúp linh kiện phù hợp với nhiều mạch công suất làm việc ở điện áp cao.

3. Điều khiển dòng điện

Bằng cách thay đổi điện áp Gate, mạch điều khiển có thể kiểm soát trạng thái dẫn/ngắt của MOSFET. Đây là nguyên lý quan trọng trong các bộ nguồn chuyển mạch và bộ biến đổi điện áp.

4. Làm khóa công suất trong mạch PFC

Trong mạch Power Factor Correction (PFC), MOSFET công suất đóng vai trò khóa chuyển mạch với tần số cao. SSW65R190S2 có thể được sử dụng trong các thiết kế PFC phù hợp với thông số điện áp, dòng điện và tần số của mạch.

Ứng dụng của SSW65R190S2

Với thông số 650V – 20A – TO-247, SSW65R190S2 hướng đến các ứng dụng điện tử công suất như:

• Nguồn xung công suất lớn
• Bộ nguồn AC-DC
• Bộ chuyển đổi DC-DC
• Mạch PFC
• Inverter
• Bộ biến đổi DC-AC
• Biến tần
• Bộ điều khiển động cơ
• UPS
• Bộ sạc công suất
• Thiết bị điện công nghiệp
• Mạch đóng cắt điện áp cao

Ưu điểm của MOSFET SSW65R190S2

Một số đặc điểm nổi bật của SSW65R190S2 gồm:

• MOSFET kênh N
• Điện áp Drain-Source lên tới 650V
• Dòng Drain định mức khoảng 20A
• Dạng vỏ công suất TO-247
• Thích hợp cho các mạch đóng cắt tần số cao
• Có khả năng kết hợp với tản nhiệt để tăng khả năng làm việc
• Phù hợp với nhiều thiết kế nguồn và bộ biến đổi công suất

Sơ đồ chân MOSFET TO-247

MOSFET công suất dạng TO-247 thường có ba chân Gate, Drain và Source. Tuy nhiên, thứ tự chân cần được xác nhận theo datasheet của SSW65R190S2, không nên mặc định tất cả MOSFET TO-247 đều có cùng pinout.

Khi thay thế linh kiện trên bo mạch, cần kiểm tra:

G (Gate) → chân điều khiển
D (Drain) → cực công suất
S (Source) → cực nguồn

Việc đấu sai chân có thể khiến MOSFET không hoạt động hoặc gây hư hỏng mạch công suất.

Lưu ý khi thay thế SSW65R190S2

Khi tìm MOSFET tương đương, không nên chỉ dựa vào thông số 650V và 20A. Cần so sánh thêm:

• Điện áp VDS
• Dòng ID
• Điện trở dẫn RDS(on)
• Điện áp điều khiển Gate
• Điện tích Gate Qg
• Khả năng chịu dòng xung
• Công suất tiêu tán
• Nhiệt độ hoạt động
• Kiểu vỏ và sơ đồ chân

Đặc biệt trong các mạch nguồn xung, RDS(on) và đặc tính chuyển mạch có ảnh hưởng trực tiếp đến hiệu suất và nhiệt độ của MOSFET.

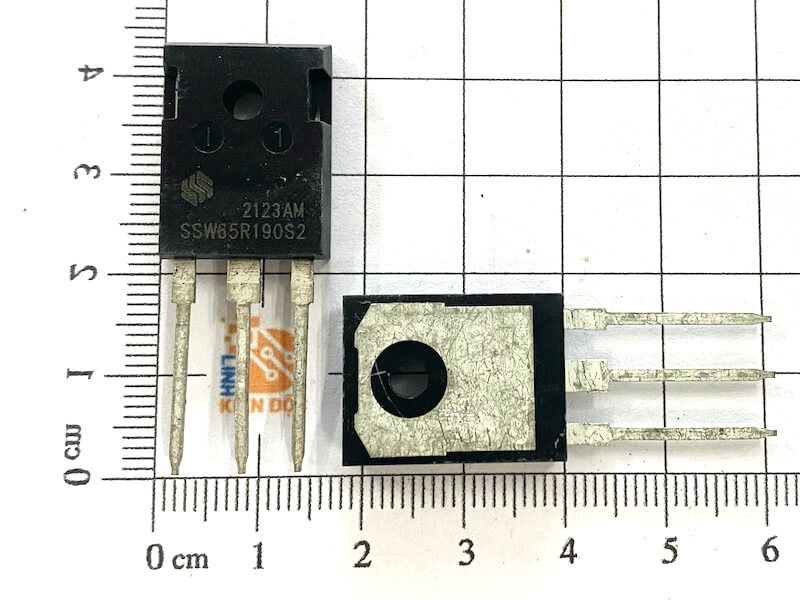

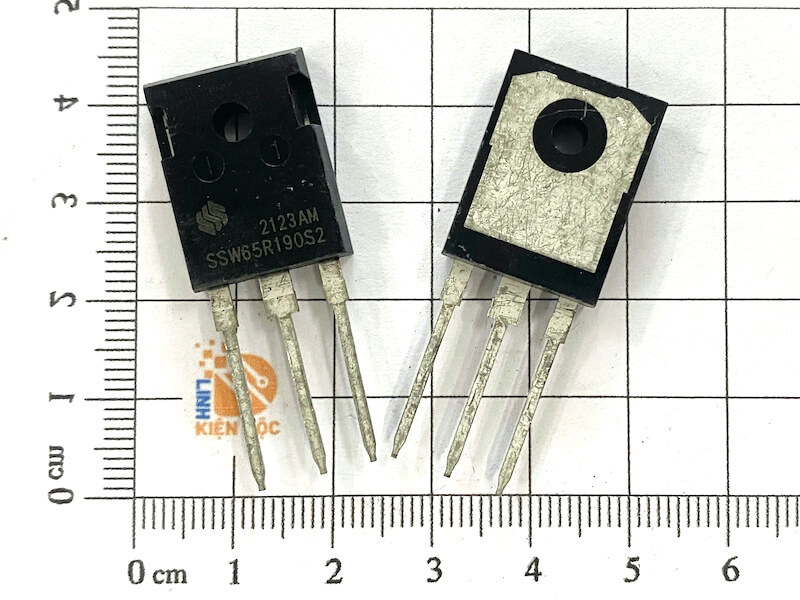

Kích thước SSW65R190S2
