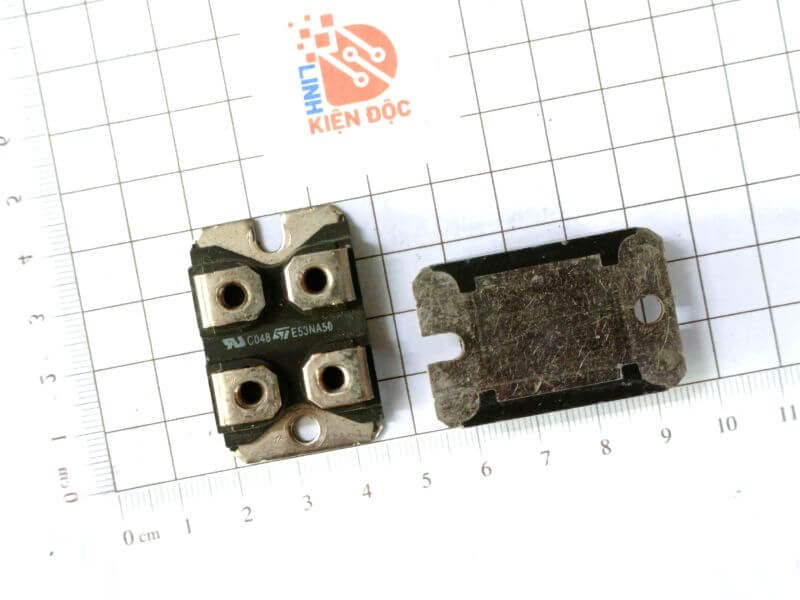

STE53NC50 E53NA50 MOSFET công suất kênh N 53A 500V tháo máy

Giới thiệu chung

STE53NC50 là MOSFET công suất cao. Linh kiện hỗ trợ điện áp chịu đựng lên đến 500V, dòng dẫn tối đa 53A và điện trở Rds(on) thấp chỉ khoảng 0.07Ω, giúp giảm tổn hao và tăng hiệu suất. Được thiết kế với khả năng dv/dt rất cao, chịu được xung ngược (Avalanche) 100%, phù hợp cho các mạch công suất, nguồn chuyển mạch và ứng dụng công nghiệp. Đóng gói dạng ISOTOP giúp tản nhiệt tốt và dễ lắp đặt.

Đặc điểm

• MOSFET kênh N hiệu suất cao.

• Điện áp chịu đựng 500V.

• Dòng dẫn tối đa 53A.

• Rds(on) thấp (~0.07Ω).

• Khả năng dv/dt rất cao.

• 100% kiểm tra xung avalanche.

• Giảm thiểu điện tích cổng (gate charge).

• Đóng gói ISOTOP tản nhiệt tốt, độ bền cao.

Cấu tạo

• Công nghệ PowerMESH™ II tối ưu hiệu suất.

• Cấu trúc MOSFET kênh N.

• Chân Gate (G), Drain (D), Source (S).

• Đóng gói ISOTOP nhiều vít bắt, dễ gắn tản nhiệt.

• Vùng dẫn công suất lớn, giảm điện trở kênh khi dẫn.

• Lớp cách điện và lớp bảo vệ chống quá áp.

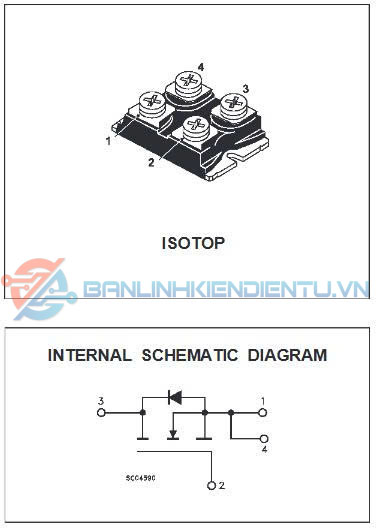

Sơ đồ chân và sơ đồ cấu tạo

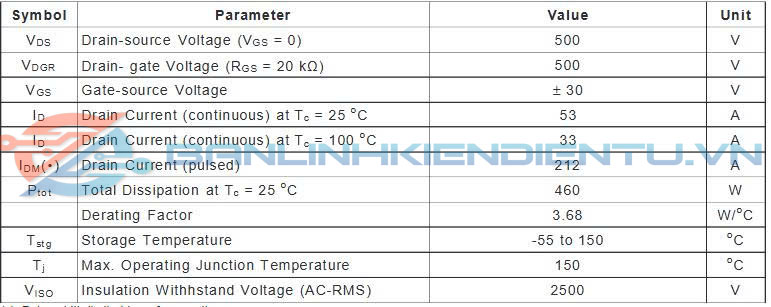

Thông số kỹ thuật

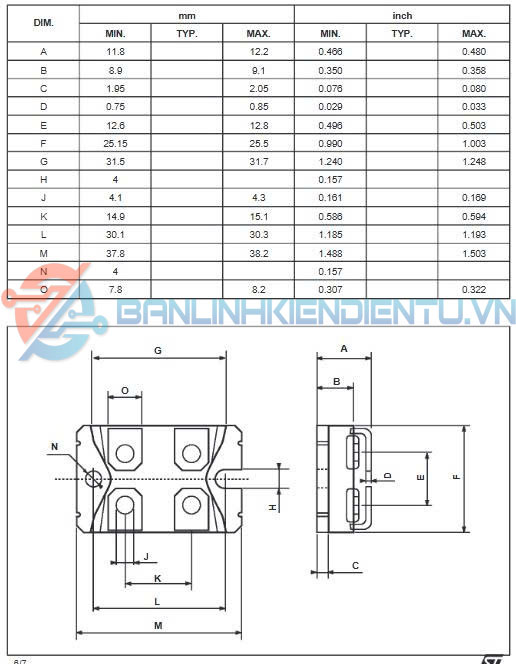

Kích thước

Ứng dụng

• Nguồn chuyển mạch (SMPS, PSU).

• Bộ nghịch lưu (Inverter).

• Bộ điều khiển động cơ.

• Mạch công suất cao.

• UPS, bộ chỉnh lưu.

• Thiết bị công nghiệp, tự động hóa.

• Hệ thống năng lượng tái tạo (solar, wind).
