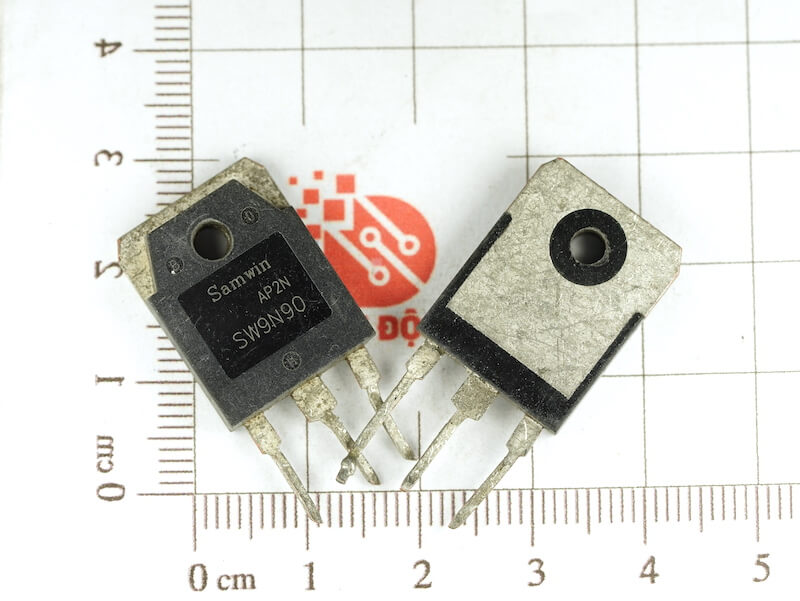

SW9N90 Mosfet kênh N 900V 9A TO-3P Tháo máy

Giới thiệu về SW9N90

SW9N90 là một loại transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) được sản xuất bởi STMicroelectronics, chuyên dùng trong các ứng dụng điện tử và công nghiệp. Đây là loại MOSFET N-channel, có khả năng xử lý dòng điện cao và có các đặc tính vượt trội giúp nó trở thành lựa chọn phổ biến trong các hệ thống công suất cao.

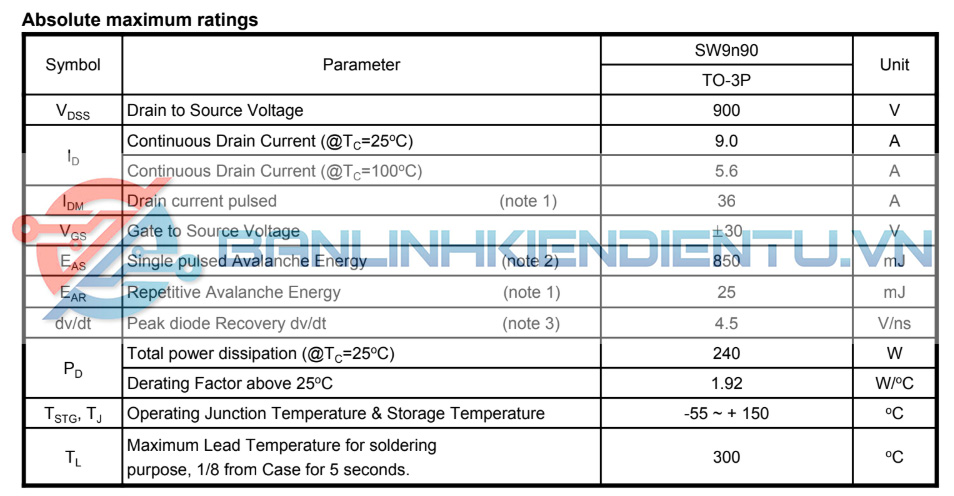

Thông số kỹ thuật của SW9N90

1. Loại transistor: N-channel MOSFET

2. Điện áp làm việc (Vds): 900V

   • Đây là điện áp tối đa mà transistor có thể chịu được khi hoạt động mà không bị hư hại.

3. Dòng điện tối đa (Id): 9A

   • Đây là dòng điện tối đa mà transistor có thể truyền tải.

4. Rds(on): 1.0 Ω (max)

   • Đây là trở kháng khi transistor đang bật (ON), càng thấp càng tốt vì nó sẽ giảm thiểu tổn thất công suất trong quá trình hoạt động.

5. Tần số chuyển mạch (fT): 30MHz (typ)

   • Đây là tần số cao nhất mà transistor có thể chuyển mạch hiệu quả.

6. Công suất tiêu thụ (Ptot): 150W

   • Tổng công suất mà transistor có thể tiêu thụ khi hoạt động.

7. Nhiệt độ hoạt động: -55°C đến +150°C

   • Phạm vi nhiệt độ mà transistor có thể hoạt động hiệu quả.

Ứng dụng của SW9N90

1. Chuyển mạch điện tử công suất cao: SW9N90 thường được sử dụng trong các mạch điện tử cần điều khiển công suất cao, ví dụ như trong các bộ nguồn chuyển mạch, inverter (biến tần) và bộ nguồn DC-DC.

2. Điều khiển động cơ: Do có khả năng chịu dòng điện và điện áp lớn, transistor SW9N90 có thể được sử dụng trong các hệ thống điều khiển động cơ, đặc biệt trong các ứng dụng công nghiệp như động cơ điện xoay chiều (AC) hoặc động cơ một chiều (DC).

3. Thiết bị điện gia dụng: SW9N90 có thể được sử dụng trong các thiết bị điện gia dụng cần sự ổn định và khả năng chịu tải cao, như trong máy lạnh, máy giặt, hoặc các thiết bị sử dụng nguồn điện một chiều hoặc xoay chiều.

4. Hệ thống năng lượng tái tạo (Solar inverters): Với điện áp tối đa lên đến 900V, SW9N90 cũng thích hợp cho các ứng dụng trong ngành năng lượng tái tạo, chẳng hạn như biến tần cho các hệ thống điện mặt trời (solar inverters).

5. Các ứng dụng công nghiệp khác: Với khả năng chịu nhiệt độ cao và dòng điện lớn, nó cũng có thể được sử dụng trong các ứng dụng công nghiệp đòi hỏi độ bền cao và hoạt động ổn định trong điều kiện khắc nghiệt.

Ưu điểm nổi bật

• Khả năng chịu điện áp cao: SW9N90 có thể hoạt động ở điện áp lên đến 900V, thích hợp cho các ứng dụng yêu cầu điện áp lớn.

• Hiệu suất cao: Với chỉ số Rds(on) thấp, nó giảm thiểu tổn thất công suất trong quá trình chuyển mạch.

• Khả năng hoạt động ổn định ở nhiệt độ cao: Phạm vi nhiệt độ hoạt động rộng giúp nó phù hợp với các môi trường công nghiệp nóng bức.

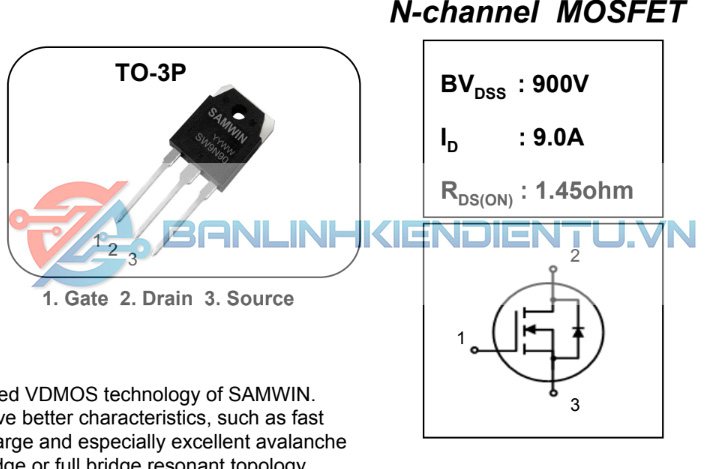

Sơ đồ chân của SW9N90

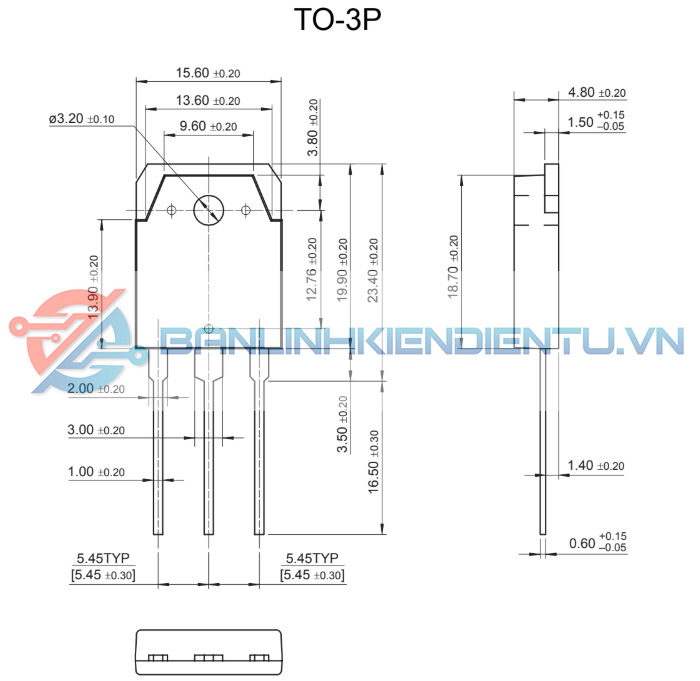

Kích thước của SW9N90

Xem thêm các MOSFET khác tại đây

Datasheet SW9N90
