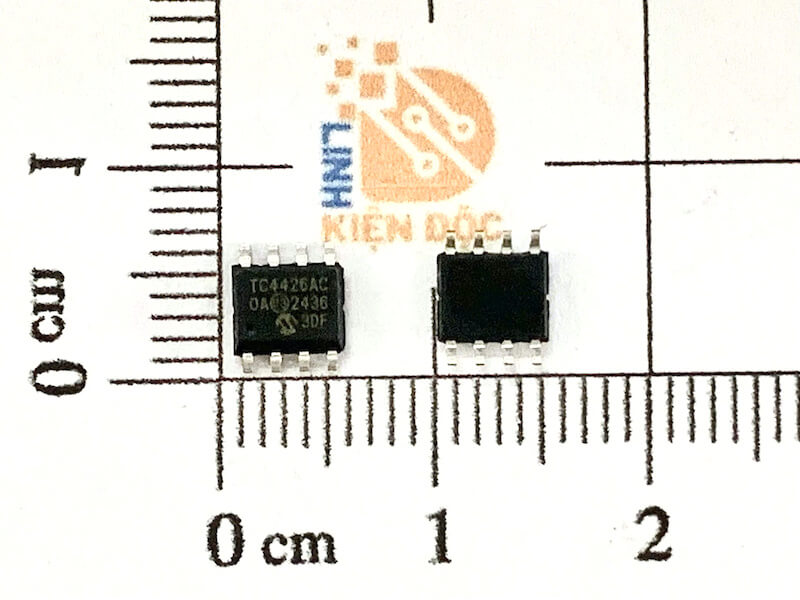

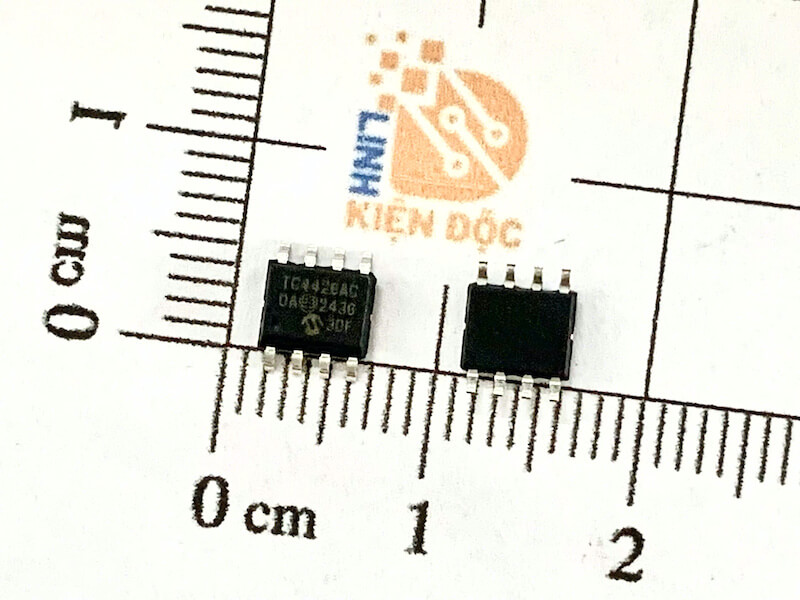

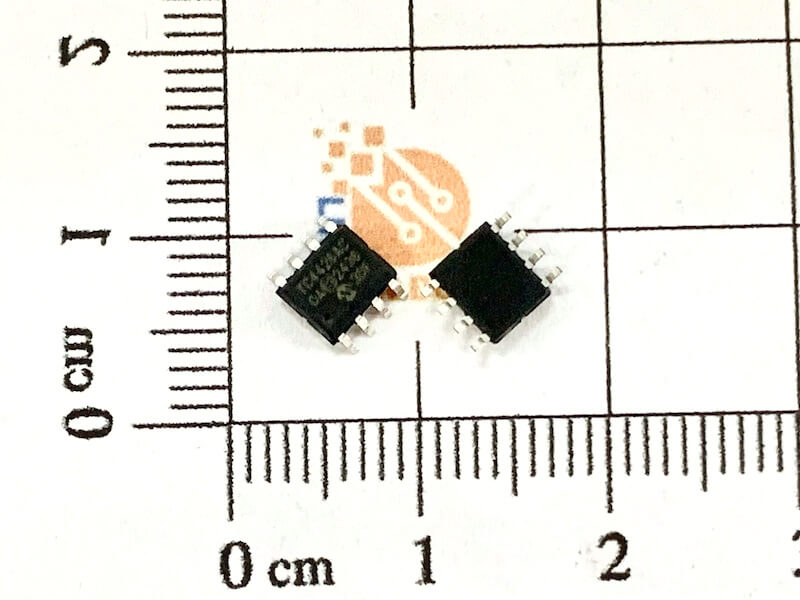

TC4426ACOA IC IC DRIVER SOP-8

TC4426ACOA là IC driver MOSFET tốc độ cao 2 kênh của Microchip Technology, được thiết kế để điều khiển đóng/cắt các MOSFET công suất với dòng đỉnh lên đến 1,5A. IC sử dụng package SOIC-8 (SOP-8) nhỏ gọn, phù hợp cho các mạch nguồn xung, bộ biến đổi công suất, điều khiển MOSFET và nhiều ứng dụng điện tử công suất khác.

Theo tài liệu của Microchip, TC4426A có điện áp nguồn hoạt động 4,5V đến 18V, khả năng điều khiển tải điện dung khoảng 1000 pF trong 25 ns (điển hình) và thời gian trễ khoảng 30 ns.

1. TC4426ACOA là gì?

TC4426ACOA là phiên bản IC Dual High-Speed Power MOSFET Driver gồm hai kênh driver độc lập, thuộc dòng TC4426A của Microchip.

Điểm đáng chú ý của TC4426A là khả năng cung cấp và hút dòng lớn ở đầu ra, giúp nạp và xả điện tích tại cổng MOSFET nhanh hơn so với việc điều khiển gate trực tiếp từ các mạch logic thông thường.

TC4426A thuộc loại inverting MOSFET driver, nghĩa là tín hiệu tại đầu ra được đảo trạng thái so với tín hiệu đầu vào:

• IN ở mức HIGH → OUT chuyển LOW.
• IN ở mức LOW → OUT chuyển HIGH.

Mỗi IC có 2 kênh driver độc lập, cho phép điều khiển hai MOSFET hoặc hai nhánh công suất riêng biệt.

Mã TC4426ACOA có thể được hiểu như sau:

• TC4426A: Dual 1,5A MOSFET Driver, loại đảo tín hiệu.
• C: phiên bản nhiệt độ thương mại, khoảng 0°C đến +70°C.
• OA: package SOIC 8 chân.
• Đây là linh kiện dạng SMD, phù hợp với thiết kế PCB nhỏ gọn.

2. Sơ đồ chân TC4426ACOA SOP-8

TC4426ACOA sử dụng package 8-Pin SOIC, với sơ đồ chân tương tự phiên bản PDIP-8.

Hai chân NC (1 và 8) không có kết nối nội bộ và không cần sử dụng trong mạch. Chân VDD cấp nguồn cho IC, trong khi GND là chân mass chung.

Chức năng hai kênh

Kênh A:

IN A (Pin 2) → Driver A → OUT A (Pin 7)

Kênh B:

IN B (Pin 4) → Driver B → OUT B (Pin 5)

Hai kênh có thể hoạt động độc lập và được sử dụng để điều khiển hai MOSFET khác nhau.

3. Nguyên lý hoạt động của TC4426A

Một MOSFET công suất thường cần dòng tức thời tương đối lớn để nạp và xả điện tích cổng gate. Nếu điều khiển trực tiếp từ vi điều khiển, thời gian đóng/cắt có thể tăng lên do khả năng cấp dòng của chân GPIO bị giới hạn.

TC4426A hoạt động như một tầng đệm công suất giữa mạch điều khiển và MOSFET:

Vi điều khiển/PWM → TC4426A → Gate MOSFET → Tải

Khi tín hiệu điều khiển thay đổi, TC4426A tạo dòng lớn ở đầu ra để nhanh chóng nạp hoặc xả điện tích trên gate MOSFET. Nhờ đó MOSFET có thể chuyển trạng thái nhanh hơn, góp phần giảm thời gian MOSFET hoạt động trong vùng chuyển tiếp.

Microchip công bố TC4426A có thể điều khiển tải điện dung 1000 pF trong khoảng 25 ns điển hình, với thời gian trễ khoảng 30 ns.

4. Các tính năng nổi bật của TC4426ACOA

Một số ưu điểm quan trọng của IC driver TC4426A gồm:

• Driver MOSFET 2 kênh độc lập.
• Dòng đầu ra đỉnh lên đến 1,5A.
• Điện áp nguồn hoạt động 4,5V – 18V.
• Hỗ trợ điều khiển tải điện dung lớn.
• Thời gian chuyển mạch nhanh.
• Thời gian trễ điển hình khoảng 30 ns.
• Trở kháng đầu ra thấp, khoảng 7Ω điển hình.
• Ngõ vào tương thích TTL/CMOS.
• Ngõ vào có hysteresis giúp hạn chế hiện tượng nhiễu và chuyển trạng thái ngoài ý muốn.
• Khả năng chống latch-up cao.
• Có bảo vệ ESD.
• Package SOIC-8 nhỏ gọn, thuận tiện lắp ráp trên PCB.

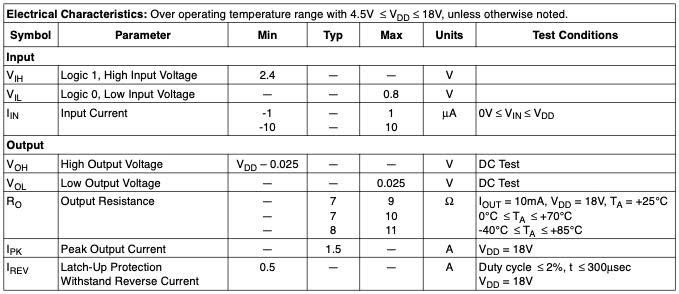

5. Thông số kỹ thuật TC4426ACOA

Các thông số trên được tổng hợp từ datasheet Microchip và dữ liệu kỹ thuật của nhà phân phối. Với thiết kế thực tế, cần ưu tiên các giới hạn điện áp, dòng và điều kiện hoạt động được quy định trong datasheet của đúng mã linh kiện.

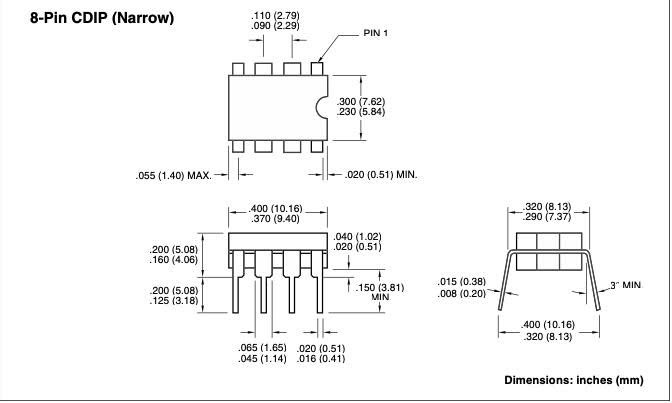

Kích thước

6. Ứng dụng của IC TC4426ACOA

Nhờ dòng drive lớn và tốc độ chuyển mạch nhanh, TC4426ACOA được sử dụng trong nhiều mạch điện tử công suất.

6.1. Điều khiển MOSFET công suất

Đây là ứng dụng phổ biến nhất. TC4426A được đặt giữa mạch logic/PWM và chân Gate của MOSFET để tăng khả năng cấp và hút dòng cho gate.

Ví dụ:

MCU → PWM → TC4426A → Gate MOSFET → Tải

Cách mắc này đặc biệt hữu ích khi MOSFET có điện tích cổng lớn và cần đóng/cắt nhanh.

6.2. Nguồn xung SMPS

TC4426A có thể được sử dụng trong các mạch Switch Mode Power Supply (SMPS) để điều khiển MOSFET công suất. Đây cũng là một trong những ứng dụng được Microchip liệt kê cho dòng TC4426A.

6.3. Mạch PWM công suất

Khi cần biến tín hiệu PWM từ vi điều khiển thành tín hiệu có khả năng điều khiển gate MOSFET với dòng cao hơn, TC4426A có thể đóng vai trò tầng driver.

Ứng dụng có thể gặp trong:

• Bộ điều khiển động cơ.
• Bộ nguồn DC-DC.
• Bộ nghịch lưu.
• Mạch điều khiển tải công suất.
• Mạch đóng cắt điện tử.

6.4. Pulse Transformer Driver

TC4426A cũng được Microchip liệt kê cho ứng dụng pulse transformer drive, trong đó driver tạo các xung nhanh để kích biến áp xung hoặc các tầng công suất tương ứng.

6.5. Line Driver

IC có thể được sử dụng trong một số mạch line driver yêu cầu khả năng chuyển đổi tín hiệu nhanh và dòng đầu ra tương đối lớn.

7. TC4426A khác gì so với TC4427A và TC4428A?

TC4426A, TC4427A và TC4428A thuộc cùng một họ driver MOSFET nhưng có cấu hình logic khác nhau:

Do đó, khi thay thế IC trong mạch, không nên chỉ dựa vào việc cùng số chân. Cần kiểm tra cả logic input/output và cấu hình driver. Microchip xác định rõ TC4426A là loại đảo, TC4427A là không đảo và TC4428A là loại complementary.

8. Lưu ý khi sử dụng TC4426ACOA

Khi thiết kế mạch với TC4426ACOA, cần chú ý một số vấn đề sau:

Tụ bypass nguồn

Nên bố trí tụ bypass/decoupling gần chân VDD và GND của IC. Driver MOSFET có thể tạo ra dòng xung lớn trong quá trình nạp/xả gate, vì vậy đường cấp nguồn và tụ bypass cần có trở kháng thấp.

Đường mạch Gate ngắn

Đường từ OUT A/OUT B đến Gate MOSFET nên được thiết kế ngắn và rộng phù hợp để giảm điện cảm ký sinh và nhiễu.

Kiểm tra điện áp VDD

Điện áp nguồn của TC4426A cần nằm trong phạm vi hoạt động cho phép 4,5V đến 18V. Không nên cấp trực tiếp nguồn vượt quá giới hạn này.

Lưu ý đặc tính đảo tín hiệu

TC4426A là inverting driver. Khi thiết kế mạch PWM, cần kiểm tra lại logic điều khiển để tránh MOSFET hoạt động ngược với mong muốn.

Kiểm tra nhiệt độ

Riêng mã TC4426ACOA thuộc cấp nhiệt độ 0°C đến +70°C. Nếu thiết kế yêu cầu hoạt động ở nhiệt độ thấp hoặc cao hơn, có thể xem xét các mã khác trong cùng họ như TC4426AEOA hoặc các phiên bản nhiệt độ phù hợp.
