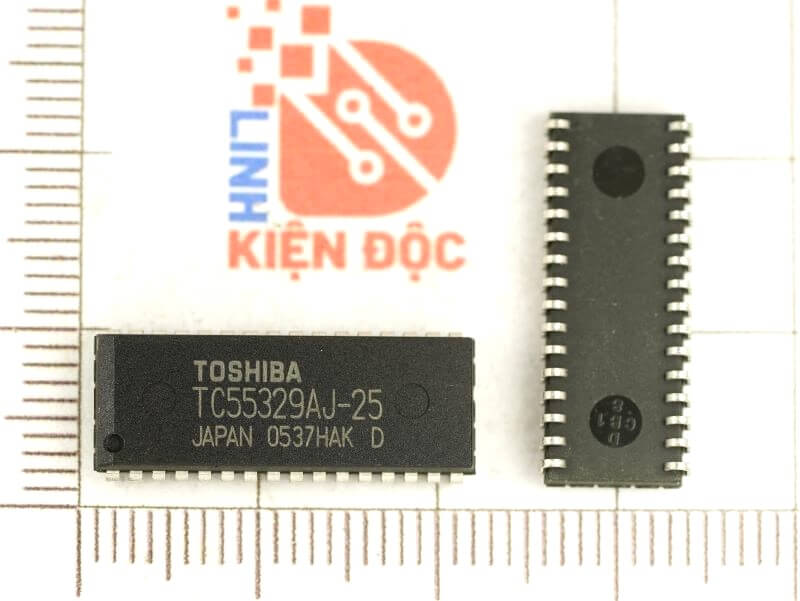

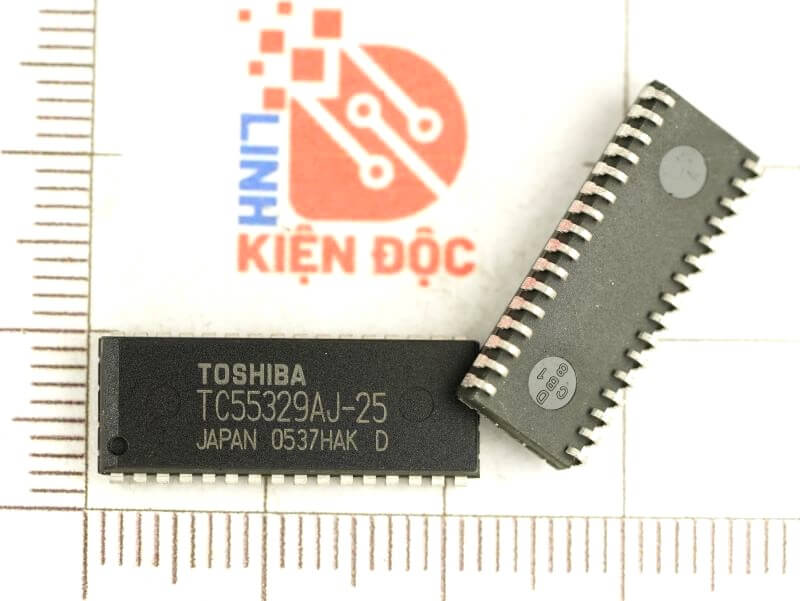

TC55329AJ, TC55329AJ-25 IC Chuyên Dụng SOJ-32

Giới thiệu về IC TC55329AJ

TC55329AJ là bộ nhớ truy cập ngẫu nhiên tĩnh CMOS tốc độ cao 294.912 bit được tổ chức thành 32.768 từ x 9 bit và hoạt động từ một nguồn điện 5V duy nhất. Công nghệ CMOS tiên tiến và thiết kế mạch của Toshiba cho phép vận hành ở tốc độ cao. TC55329AJ có tính năng tiêu tán điện năng thấp khi thiết bị được bỏ chọn bằng cách sử dụng chip kích hoạt (đảo(CE1), CE2) và có đầu ra cho phép đầu vào (đảo(OE)) để truy cập bộ nhớ nhanh. Ngoài ra, nguồn điện của thiết bị giữa các lần truy cập bộ nhớ sẽ được giảm bớt bằng cách tự động mạch tắt nguồn. TC55329AJ phù hợp để sử dụng trong các ứng dụng tốc độ cao như bộ nhớ đệm và lưu trữ tốc độ cao. Tất cả đầu vào và đầu ra đều tương thích với TTL. TC55329AJ có sẵn với chiều rộng 300mil, DIP 32 chân và SOJ phù hợp để lắp ráp bề mặt mật độ cao.

Đặc trưng kỹ thuật

• Thời gian truy cập nhanh: TC55329AJ-25 25ns (tối đa)
• Tiêu tán điện năng thấp
• Hoạt động: TC55329AJ-25 140mA (tối đa)
• Chế độ chờ: 1mA (tối đa)
• Nguồn điện đơn 5V: 5V±10%
• Hoạt động hoàn toàn tĩnh
• Đầu vào và đầu ra tương thích TTL
• Điều khiển bộ đệm đầu ra: OE
• Bưu kiện: TC55329AJ: SOJ32

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Kích thước IC TC55329AJ

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet TC55329AJ
