TC74AC14FT AC14 IC số TSSOP14

Giới thiệu chung

TC74AC14FT là IC số Hex Schmitt Inverter, thuộc dòng 74AC14, được thiết kế để thực hiện chức năng đảo logic đồng thời cung cấp đặc tính Schmitt Trigger ở các ngõ vào. IC tích hợp 6 cổng NOT độc lập trong cùng một package TSSOP-14, cho phép chuyển đổi tín hiệu logic và xử lý các tín hiệu đầu vào có dạng chậm, nhiễu hoặc không ổn định.

Điểm nổi bật của TC74AC14FT là mỗi cổng logic đều sử dụng ngõ vào Schmitt Trigger, tạo ra hai ngưỡng chuyển mạch riêng biệt cho trạng thái HIGH và LOW. Đặc tính này giúp IC hạn chế hiện tượng tín hiệu dao động nhiều lần khi điện áp đầu vào thay đổi chậm hoặc có nhiễu, từ đó tạo ra tín hiệu đầu ra rõ ràng và ổn định hơn. Đây là đặc điểm hữu ích khi xử lý tín hiệu từ cảm biến, công tắc, mạch RC hoặc các nguồn tín hiệu có dạng sóng không lý tưởng.

TC74AC14FT thuộc họ logic 74AC, có khả năng hoạt động với tốc độ chuyển mạch cao và phù hợp với nhiều hệ thống logic số. Sáu cổng NOT bên trong IC hoạt động độc lập, vì vậy người dùng có thể sử dụng từng cổng riêng biệt hoặc kết hợp nhiều cổng để tạo thành các mạch xử lý tín hiệu phức tạp hơn.

Đặc điểm

　　● Là IC Hex Schmitt Inverter, tích hợp 6 cổng đảo logic độc lập.

　　● Mỗi cổng có ngõ vào Schmitt Trigger, giúp cải thiện khả năng chống nhiễu.

　　● Có khả năng xử lý tín hiệu đầu vào thay đổi chậm và chuyển đổi thành tín hiệu logic rõ ràng.

　　● Tốc độ chuyển mạch cao, phù hợp với các mạch logic số.

　　● Sáu cổng NOT có thể sử dụng độc lập hoặc kết hợp với nhau.

　　● Sử dụng package TSSOP-14, kích thước nhỏ gọn.

Cấu tạo

　　● 6 cổng NOT: thực hiện chức năng đảo trạng thái logic của tín hiệu đầu vào.

　　● Mạch Schmitt Trigger: tạo đặc tính trễ giữa ngưỡng chuyển HIGH và LOW, giúp ổn định tín hiệu đầu vào.

　　● Mạch logic bên trong: xử lý và khuếch đại tín hiệu để tạo mức logic đầu ra phù hợp.

　　● Nguồn cấp VCC và GND: cung cấp điện áp hoạt động cho toàn bộ IC.

Thông số kỹ thuật

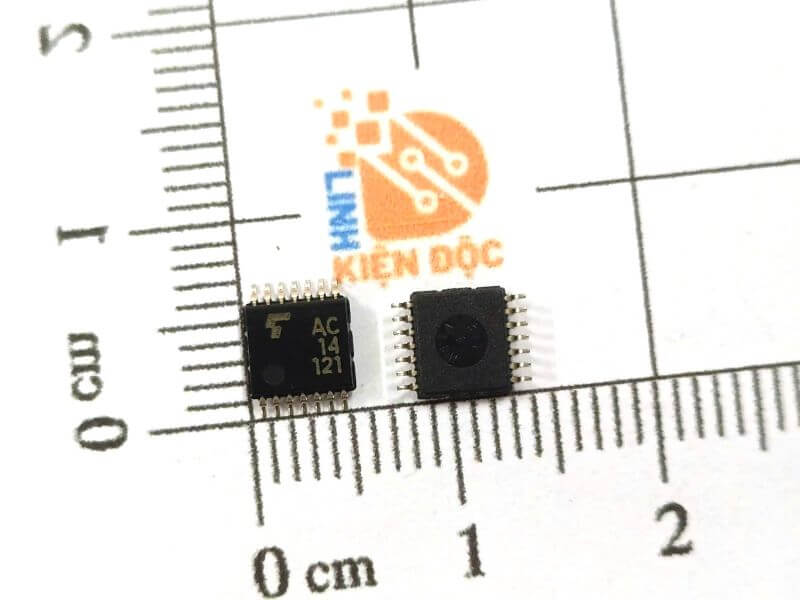

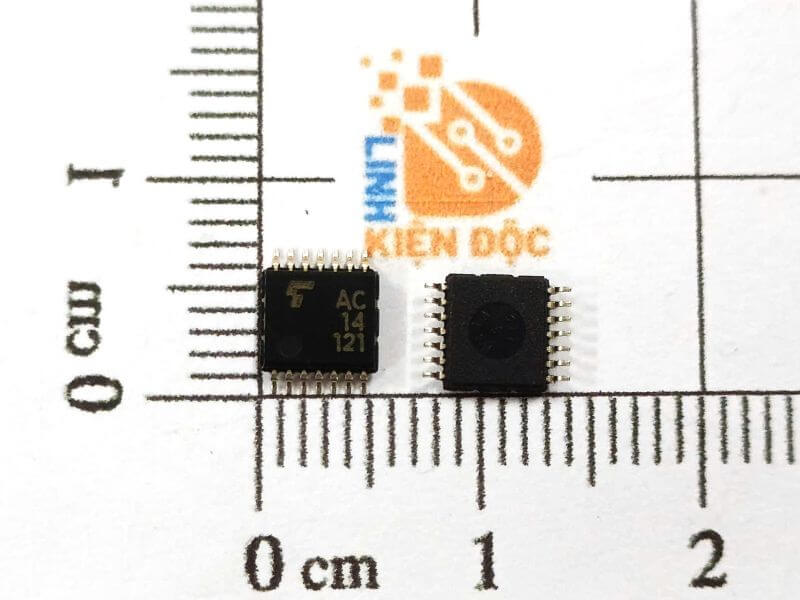

Kích thước

Ứng dụng

　　● Mạch đảo tín hiệu logic.

　　● Mạch định hình tín hiệu số.

　　● Mạch chống nhiễu và làm sạch tín hiệu.

　　● Mạch tạo xung và tạo dao động.

　　● Mạch xử lý tín hiệu từ cảm biến.

　　● Mạch xử lý tín hiệu từ công tắc.

　　● Mạch chuyển đổi tín hiệu chậm thành tín hiệu logic.

　　● Mạch điều khiển và xử lý logic số.

　　● Thiết bị điện tử và hệ thống điều khiển sử dụng tín hiệu CMOS.
