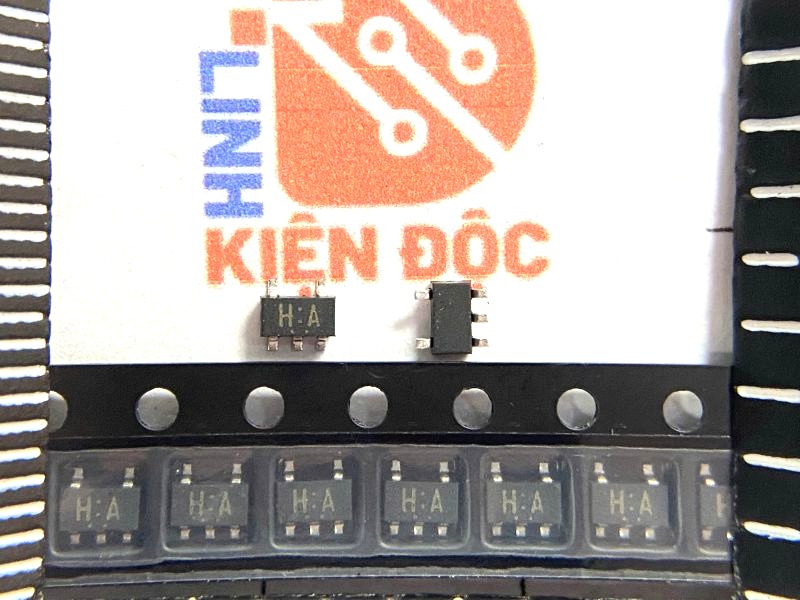

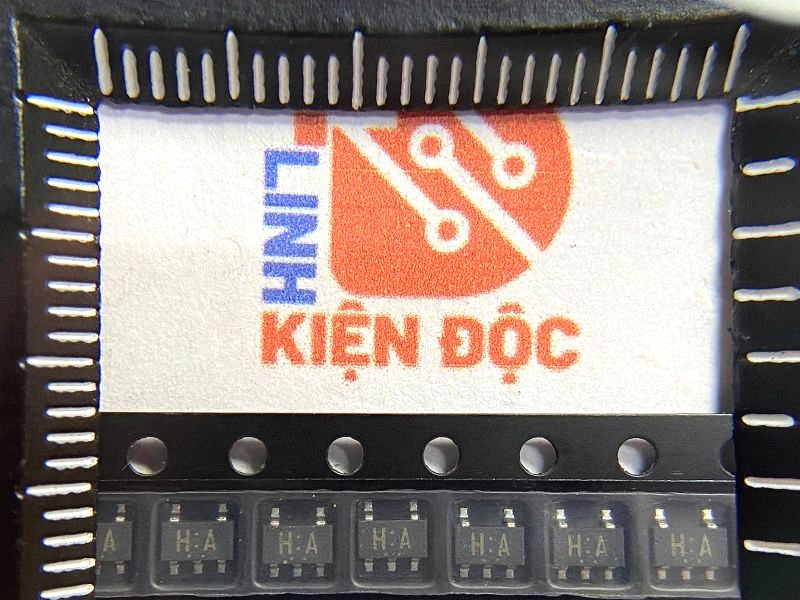

TC7SH14F kí hiệu HA IC logic SOT23-5

Giới thiệu chung

TC7SH14F (HA) là một IC logic loại inverter Schmitt Trigger 1 cổng, thuộc dòng CMOS tốc độ cao của Toshiba. Sản phẩm được thiết kế để chuyển đổi tín hiệu đầu vào nhiễu hoặc biến thiên chậm thành tín hiệu logic rõ ràng, ổn định. Với cấu trúc ngõ vào kiểu Schmitt Trigger, thiết bị này rất phù hợp cho các ứng dụng yêu cầu tăng cường độ ổn định và chống nhiễu. IC được đóng gói siêu nhỏ theo chuẩn SOT23-5 (ký hiệu HA), rất lý tưởng cho các thiết kế mạch in nhỏ gọn, mật độ cao.

Đặc điểm

• Một cổng logic NOT (inverter) duy nhất với đầu vào Schmitt Trigger

• Ngưỡng chuyển mạch rõ ràng, chống nhiễu tín hiệu hiệu quả

• Tương thích với cả mức logic CMOS và TTL

• Tiêu thụ điện năng rất thấp, phù hợp cho các ứng dụng tiết kiệm năng lượng

• Tốc độ chuyển mạch nhanh, đáp ứng tốt với tín hiệu tần số cao

• Vỏ SOT23-5 nhỏ gọn, phù hợp cho lắp đặt SMD (dán mặt)

Ứng dụng

• Mạch tạo xung vuông hoặc xử lý tín hiệu nhiễu

• Mạch dao động, tạo xung, định thời

• Mạch logic nhúng trong thiết bị di động, thiết bị IoT

• Thiết bị điện tử tiêu dùng và công nghiệp

• Ứng dụng trong robot, điều khiển số, hệ thống nhúng có không gian hạn chế

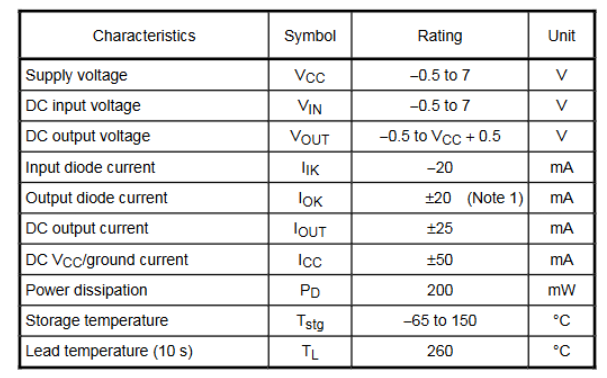

Thông số kỹ thuật

• Điện áp hoạt động: từ 2.0V đến 5.5V

• Dòng điện đầu ra tối đa: ±8mA

• Thời gian chuyển mạch điển hình: khoảng 5.5ns ở Vcc = 5V

• Dòng tiêu thụ tĩnh (ICC): ≤ 2µA

• Ngưỡng Schmitt Trigger ổn định: có hysteresis giữa mức cao và thấp

• Nhiệt độ hoạt động: từ -40°C đến +85°C (phiên bản tiêu chuẩn), lên đến +125°C (phiên bản công nghiệp)

• Kiểu chân: SOT23-5 (ký hiệu HA), dạng linh kiện dán mặt nhỏ gọn

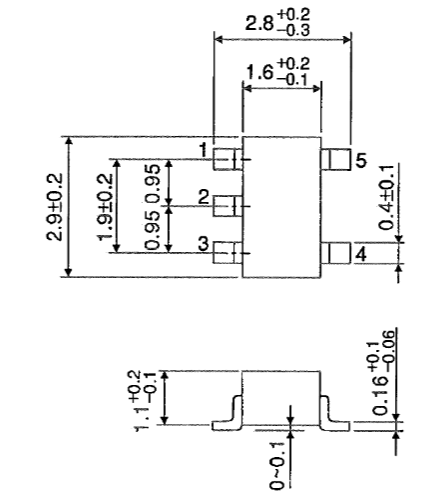

Kích thước

Xem thêm những IC khác tại đây

Datasheet
