Thạch anh 6MHZ gốm 3 chân

GIỚI THIỆU CHUNG VỀ THẠCH ANH 6MHz GỐM 3 CHÂN

Thạch anh 6MHz gốm 3 chân là linh kiện tạo dao động được sử dụng để cung cấp tín hiệu xung clock ổn định cho các mạch điện tử. Linh kiện thường có cấu tạo dạng cộng hưởng gốm và được tích hợp tụ điện bên trong, giúp giảm số lượng linh kiện bên ngoài khi thiết kế mạch dao động.

Với tần số danh định 6MHz, linh kiện phù hợp với nhiều loại vi điều khiển, mạch điều khiển, thiết bị điện tử dân dụng và các mạch tạo xung yêu cầu tần số ổn định.

1. Đặc điểm

• Tần số danh định: 6MHz.
• Loại linh kiện: bộ cộng hưởng gốm (Ceramic Resonator).
• Có 3 chân.
• Hai chân ngoài thường được sử dụng để kết nối với mạch dao động của IC hoặc vi điều khiển.
• Chân giữa thường được nối với GND tùy theo cấu tạo của linh kiện.
• Có thể tích hợp tụ điện bên trong.
• Không cần sử dụng hai tụ tải bên ngoài trong nhiều thiết kế.
• Kích thước nhỏ gọn.
• Dễ lắp đặt trên PCB.
• Có độ ổn định tần số phù hợp cho các mạch điều khiển và tạo xung thông thường.
• Giá thành thường thấp hơn so với nhiều loại thạch anh tinh thể có cùng tần số.

2. Cấu tạo

Thạch anh gốm 3 chân sử dụng vật liệu gốm áp điện làm phần tử cộng hưởng. Khi được kích thích bằng tín hiệu điện, vật liệu gốm dao động cơ học ở một tần số xác định. Dao động này được chuyển đổi thành tín hiệu điện và duy trì trong mạch dao động.

Cấu tạo cơ bản gồm:

• Phần tử cộng hưởng gốm.
• Điện cực.
• Vỏ bảo vệ.
• Ba chân kết nối.
• Tụ điện tích hợp bên trong đối với loại có tụ tích hợp.

3. Thông số kỹ thuật

Các thông số như dung sai tần số, điện dung tích hợp, nhiệt độ làm việc và kích thước chính xác phụ thuộc vào nhà sản xuất. Vì vậy, khi cần thay thế chính xác nên đối chiếu mã linh kiện cụ thể.



4. Kích thước

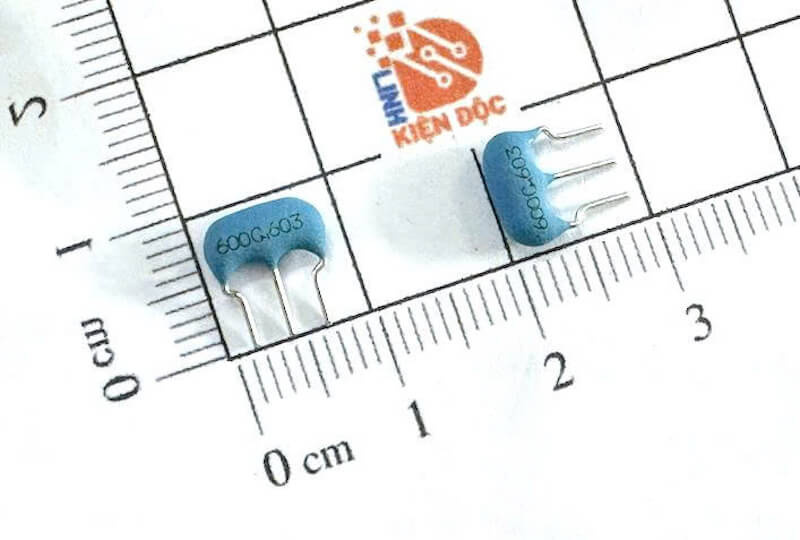

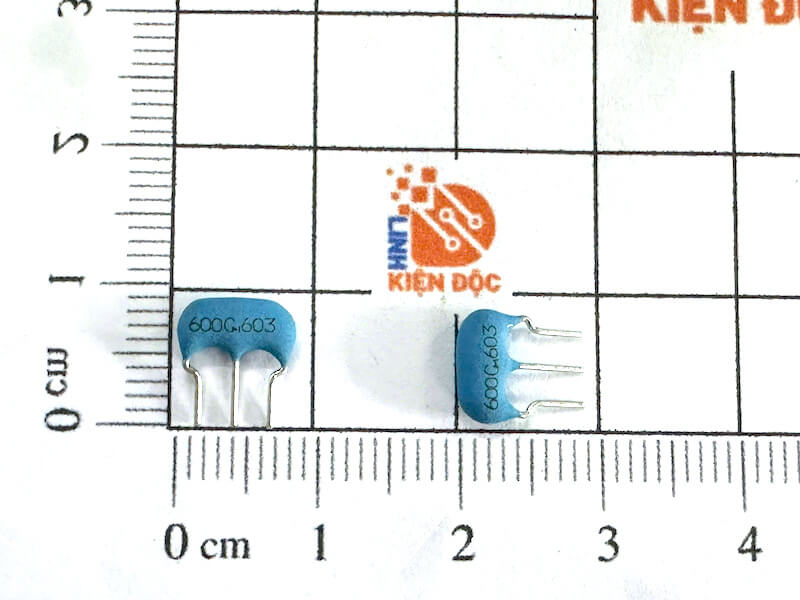

Kích thước của thạch anh gốm 6MHz 3 chân phụ thuộc vào kiểu vỏ và nhà sản xuất.

Đối với loại gốm 3 chân dạng cắm PCB phổ biến, kích thước thường nhỏ gọn, có dạng hình chữ nhật.

Các thông số cần quan tâm khi thiết kế PCB:

Do có nhiều loại thạch anh gốm 3 chân cùng tần số 6MHz trên thị trường, không nên xác định kích thước PCB chỉ dựa vào thông số 6MHz. Cần kiểm tra kích thước thực tế và khoảng cách chân của linh kiện.

5. Ứng dụng

Thạch anh gốm 6MHz được sử dụng trong nhiều mạch điện tử cần tín hiệu clock, chẳng hạn:

• Vi điều khiển.
• Mạch điều khiển điện tử.
• Mạch tạo xung clock.
• Bộ định thời và bộ đếm.
• Thiết bị điện tử dân dụng.
• Thiết bị điều khiển công nghiệp.
• Mạch điều khiển động cơ.
• Thiết bị đo lường.
• Mạch điều khiển từ xa.
• Thiết bị tự động hóa.
• Các mạch điện tử yêu cầu tần số dao động ổn định.

6. Lưu ý khi sử dụng

Khi sử dụng thạch anh gốm 6MHz 3 chân cần chú ý:

• Xác định đúng chân OSC1, OSC2 và GND.
• Kiểm tra xem linh kiện có tụ điện tích hợp hay không.
• Đặt linh kiện gần chân dao động của vi điều khiển.
• Đường mạch OSC1 và OSC2 nên ngắn để giảm nhiễu.
• Không đặt các đường tín hiệu tốc độ cao hoặc đường nguồn công suất lớn quá gần mạch dao động.
• Kiểm tra đúng tần số 6MHz theo yêu cầu của vi điều khiển.
• Kiểm tra khoảng cách chân trước khi thiết kế PC.
