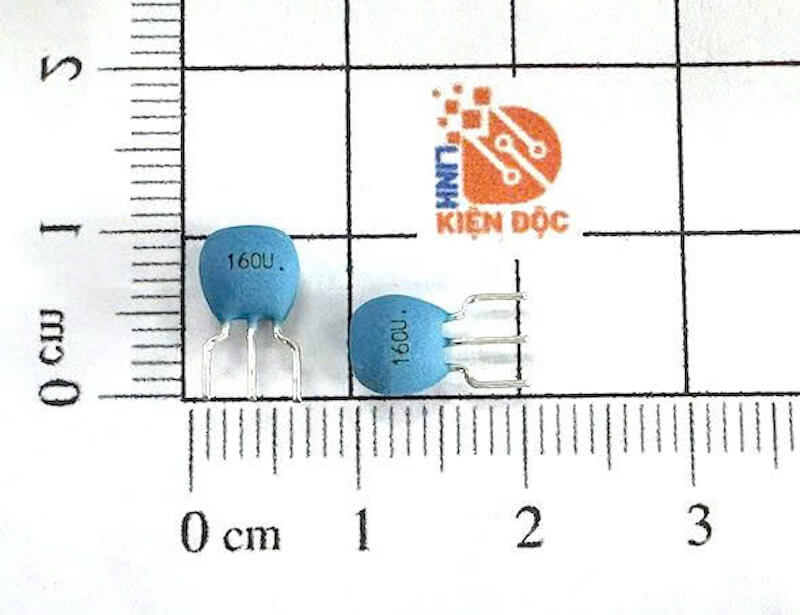

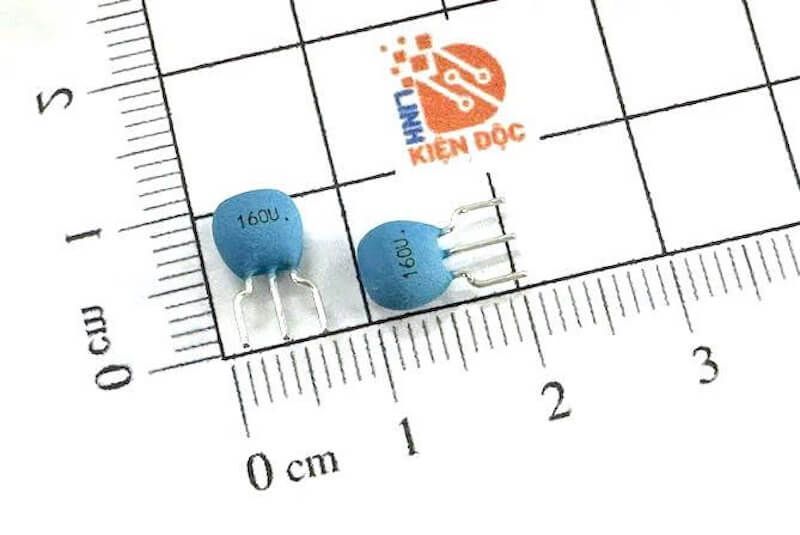

Giới thiệu chung về Thạch anh gốm 16 MHz 3 chân
Thạch anh gốm 16 MHz 3 chân, hay còn gọi là Ceramic Resonator 16 MHz, là linh kiện tạo dao động được sử dụng để cung cấp tín hiệu xung clock có tần số danh định 16 MHz cho các mạch điện tử, đặc biệt là vi điều khiển. Linh kiện sử dụng hiệu ứng áp thể thông thường, loại gốm 3 chân có ưu điểm là kích thước nhỏ, giá thành thấp và thường được điện của vật liệu gốm để tạo ra dao động ở một tần số xác định.
So với thạch anh tinh thể thông thường, loại gốm 3 chân có ưu điểm là kích thước nhỏ, giá thành thấp và thường được tích hợp sẵn tụ tải bên trong, giúp đơn giản hóa mạch dao động.
1. Đặc điểm
- Tần số danh định: 16 MHz.
- Loại linh kiện: Ceramic Resonator.
- Có 3 chân kết nối.
- Hai chân ngoài thường được kết nối với hai chân dao động của vi điều khiển.
- Chân giữa thường được nối GND đối với các loại có cấu tạo tương ứng.
- Một số loại được tích hợp sẵn tụ tải bên trong.
- Kích thước nhỏ, phù hợp với các mạch điện tử có diện tích PCB hạn chế.
- Giá thành tương đối thấp.
- Dễ sử dụng và lắp đặt.
- Độ ổn định tần số thấp hơn thạch anh tinh thể Quartz Crystal.
2. Thông số kỹ thuật tham khảo
| Thông số | Giá trị |
|---|---|
| Tần số danh định | 16 MHz |
| Sai số tần số ban đầu | Khoảng ±0,5% |
| Độ ổn định theo nhiệt độ | Khoảng ±0,3% |
| Trở kháng cộng hưởng | Khoảng 40 Ω |
| Tụ tải tích hợp | Khoảng 15 pF |
| Nhiệt độ hoạt động | Khoảng -20°C đến +80°C |
| Số chân | 3 chân |
| Kiểu lắp đặt | SMD |
| Kích thước tham khảo | 3,2 × 1,3 × 0,9 mm |
Các thông số có thể thay đổi tùy theo nhà sản xuất và mã linh kiện cụ thể. Khi thiết kế mạch thực tế cần kiểm tra datasheet của đúng loại linh kiện.
3. Kích thước
Đối với loại SMD 16 MHz 3 chân phổ biến, kích thước thường rất nhỏ:
- Chiều dài: khoảng 3,2 mm.
- Chiều rộng: khoảng 1,3 mm.
- Chiều cao: khoảng 0,9–1,0 mm.
Do kích thước nhỏ nên linh kiện thích hợp cho các mạch điều khiển, mạch nhúng và các thiết bị điện tử có yêu cầu tiết kiệm không gian.
4. Sơ đồ kết nối cơ bản
Cách kết nối với vi điều khiển có thể được mô tả đơn giản như sau:
Ceramic Resonator 16 MHz
MCU OSC_IN ─────── Chân 1
│
MCU GND ─────── Chân 2
│
MCU OSC_OUT ─────── Chân 3
Hai chân ngoài được nối với các chân OSC_IN và OSC_OUT của vi điều khiển. Chân giữa thường được nối với GND ở những loại resonator có cấu hình chân như trên.
Tuy nhiên, cần kiểm tra sơ đồ chân trong datasheet của từng loại linh kiện trước khi lắp đặt vì không phải tất cả các resonator 3 chân đều có cách bố trí chân giống nhau.
5. Ứng dụng
Thạch anh gốm 16 MHz 3 chân được sử dụng phổ biến trong:
- Mạch vi điều khiển MCU.
- Mạch Arduino và các hệ thống sử dụng vi điều khiển AVR.
- Một số dòng vi điều khiển PIC, 8051 và các MCU khác.
- Mạch điều khiển nhúng.
- Thiết bị điện tử dân dụng.
- Thiết bị điều khiển công nghiệp.
- Mạch điều khiển và tự động hóa.
- Các thiết bị yêu cầu tín hiệu clock 16 MHz.
- Các thiết kế cần linh kiện nhỏ gọn và giảm số lượng linh kiện bên ngoài.
