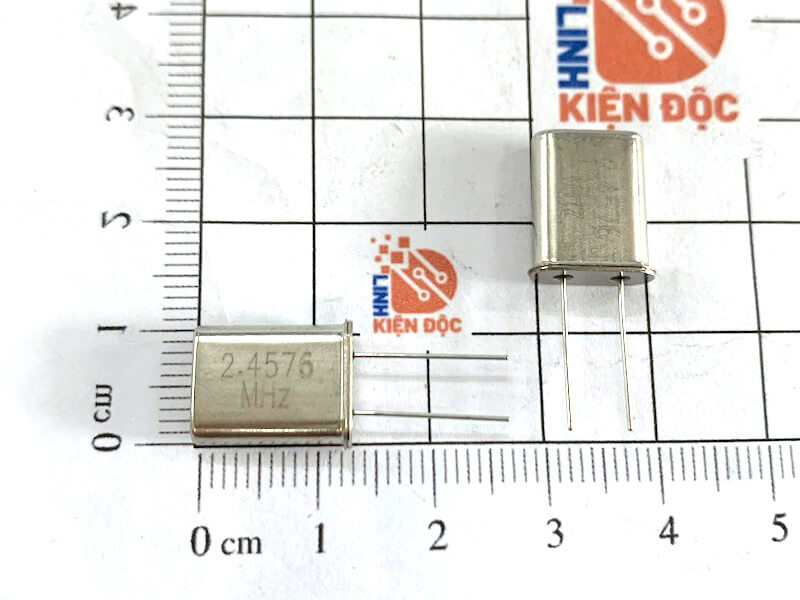

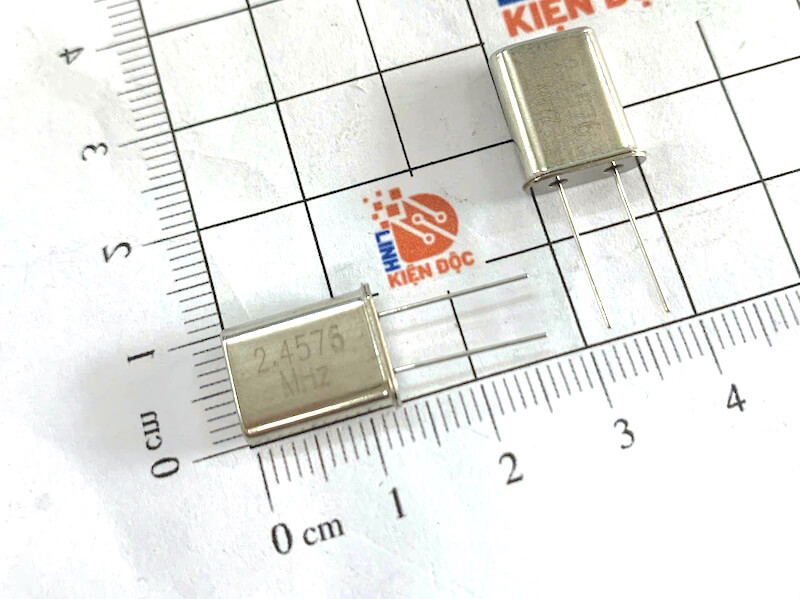

Giới thiệu chung về thạch anh tinh thể 2.4576MHz HC-49U

Thạch anh tinh thể 2.4576MHz HC-49U là linh kiện điện tử thụ động được sử dụng để tạo tần số dao động ổn định cho các mạch điện tử. Linh kiện hoạt động dựa trên hiệu ứng áp điện của tinh thể thạch anh, với tần số danh định 2.4576MHz.

Thạch anh HC-49U có dạng vỏ kim loại hình chữ nhật, gồm hai chân kết nối và thuộc loại linh kiện cắm xuyên lỗ (Through Hole). Linh kiện thường được sử dụng làm nguồn xung clock cho vi điều khiển, mạch logic, mạch truyền thông và các hệ thống cần tần số dao động ổn định.

1. Đặc điểm

• Tần số danh định: 2.4576MHz.
• Hoạt động ở chế độ dao động cơ bản (Fundamental).
• Độ ổn định tần số cao.
• Dạng vỏ HC-49U phổ biến.
• Có 2 chân kết nối.
• Kiểu lắp đặt xuyên lỗ (Through Hole).
• Không tự tạo xung khi cấp nguồn mà cần kết hợp với mạch dao động.
• Có thể kết nối với các chân OSC/XTAL của vi điều khiển.
• Độ chính xác cao hơn so với các mạch dao động RC thông thường.
• Dễ hàn, dễ lắp đặt và dễ thay thế.
• Phù hợp với nhiều loại mạch điện tử số.

2. Cấu tạo

Thạch anh HC-49U được cấu tạo chủ yếu từ một miếng tinh thể thạch anh, các điện cực kim loại, dây kết nối và vỏ kim loại bảo vệ.

Cấu tạo cơ bản:

          Vỏ kim loại
       ┌───────────────┐
       │               │
       │   Điện cực    │
       │      │ │      │
       │  Tinh thể     │
       │  thạch anh    │
       │      │ │      │
       │   Điện cực    │
       │               │
       └───────┬─┬─────┘
               │ │
             Chân Chân

Tinh thể thạch anh được đặt giữa hai điện cực. Khi có điện áp xoay chiều tác động lên hai điện cực, tinh thể sẽ dao động cơ học. Tại tần số cộng hưởng, tinh thể tạo ra dao động có tần số ổn định.

Vỏ kim loại có nhiệm vụ bảo vệ tinh thể khỏi bụi, độ ẩm và các tác động cơ học từ môi trường.

3. Thông số kỹ thuật

Thông số cụ thể có thể thay đổi tùy nhà sản xuất. Một số thông số thường gặp của thạch anh 2.4576MHz HC-49U:

Các thông số trên mang tính tham khảo. Khi thiết kế mạch nên kiểm tra thông số chính xác của mã thạch anh cụ thể.

4. Kích thước HC-49U

Thạch anh 2.4576MHz HC-49U có dạng vỏ kim loại hình chữ nhật và hai chân xuyên lỗ.

Kích thước tham khảo:

Kích thước thực tế có thể thay đổi nhẹ tùy nhà sản xuất. Khi thiết kế PCB, nên dựa vào kích thước thực tế của linh kiện để tạo footprint phù hợp.

5. Ứng dụng

Thạch anh tinh thể 2.4576MHz HC-49U được sử dụng trong:

• Mạch tạo xung clock cho vi điều khiển.
• Mạch vi xử lý.
• Mạch logic số.
• Mạch truyền thông và giao tiếp dữ liệu.
• Mạch định thời.
• Mạch điều khiển kỹ thuật số.
• Thiết bị đo lường.
• Thiết bị điện tử dân dụng.
• Mạch xử lý tín hiệu.
• Các hệ thống cần nguồn clock ổn định.
• Các mạch cần chia tần từ tần số chuẩn 2.4576MHz.
