Thạch anh tinh thể 6MHz HC-49U – Linh kiện tạo xung clock 6MHz ổn định

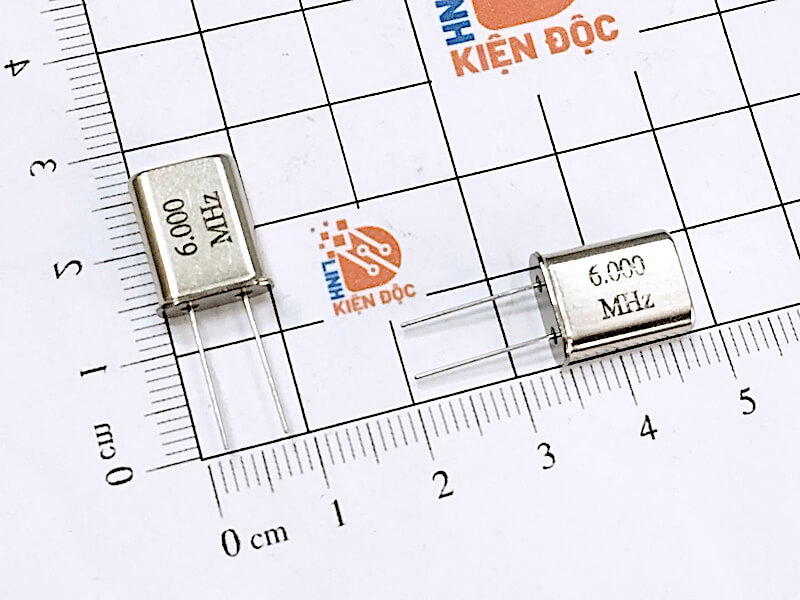

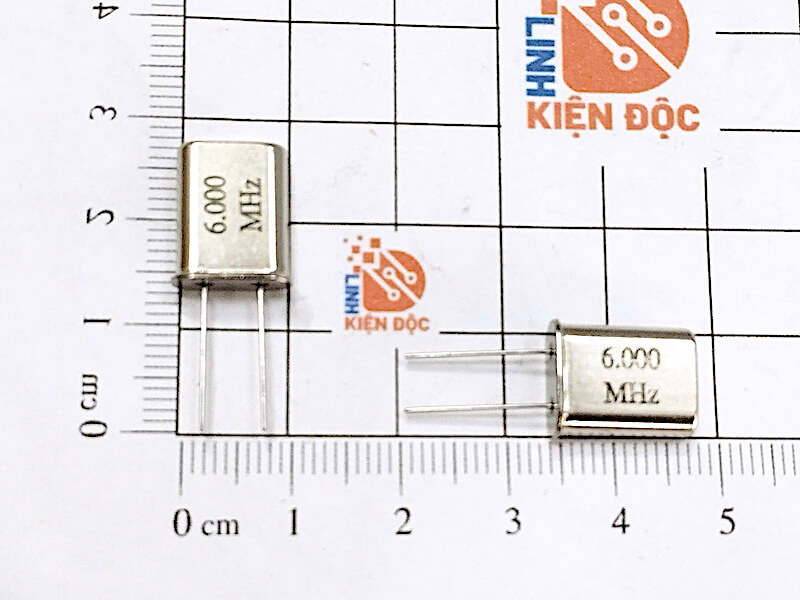

Thạch anh tinh thể 6MHz HC-49U là linh kiện cộng hưởng thạch anh có tần số danh định 6.000MHz, được sử dụng để tạo và ổn định tần số dao động trong các mạch điện tử. Sản phẩm có kiểu vỏ kim loại HC-49U, dạng 2 chân cắm xuyên lỗ, thường được sử dụng trong vi điều khiển, vi xử lý, bộ đếm, timer, mạch tạo xung, thiết bị đo lường và hệ thống truyền thông.

Ở tần số 6MHz, các dòng HC-49U phổ biến hoạt động ở Fundamental Mode – chế độ cộng hưởng cơ bản. Thông số ESR tại 6MHz thường khoảng 40–60Ω tối đa tùy nhà sản xuất, trong khi dung tải, sai số tần số và dải nhiệt độ phụ thuộc vào phiên bản cụ thể.

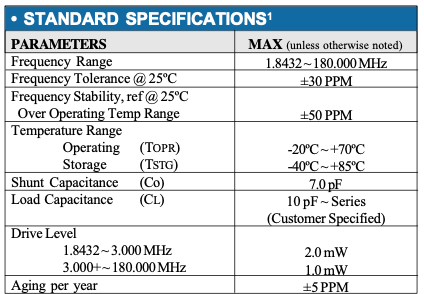

Thông số kỹ thuật thạch anh 6MHz HC-49U

Chẳng hạn, một datasheet HC-49U của ECS quy định tại 6.000–7.999MHz ESR tối đa 40Ω, còn Bomar quy định vùng 5.001–6.000MHz là 60Ω max. Điều này cho thấy các thông số ngoài tần số và package cần được xác nhận theo đúng nhà sản xuất.

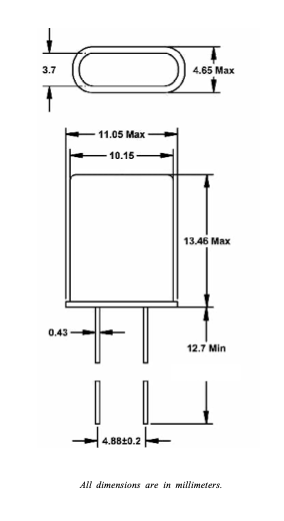

Kích thước của thạch anh 6MHz HC-49U

Công dụng của thạch anh 6MHz HC-49U

Công dụng chính của thạch anh 6MHz là làm phần tử xác lập tần số cho mạch oscillator. Khi kết hợp với mạch dao động phù hợp, tinh thể giúp tạo tín hiệu clock có tần số ổn định gần 6.000.000 chu kỳ mỗi giây.

Tín hiệu clock này có thể được sử dụng làm nhịp hoạt động cho vi điều khiển, bộ đếm, mạch định thời hoặc các khối xử lý kỹ thuật số. So với mạch RC đơn giản, thạch anh có ưu thế về độ chính xác và độ ổn định tần số.

Chức năng chính của thạch anh tinh thể 6MHz

Tạo tần số chuẩn 6MHz

Tần số danh định của linh kiện là:

6MHz = 6.000.000Hz

Chu kỳ tương ứng:

T = 1 / f = 1 / 6.000.000 ≈ 0,1667µs

Tức mỗi chu kỳ kéo dài khoảng 166,7ns.

Tần số 6MHz có thể được sử dụng trực tiếp làm clock hoặc đưa qua các bộ chia tần để tạo ra các tần số thấp hơn phục vụ chức năng định thời, điều khiển và đồng bộ.

Tạo clock cho vi điều khiển và vi xử lý

Một trong những ứng dụng phổ biến nhất của thạch anh HC-49U là tạo clock cho MCU và các IC kỹ thuật số.

Trong mạch dao động kiểu Pierce thường gặp, thạch anh được kết nối giữa hai chân oscillator của IC:

XTAL1 — Thạch anh 6MHz — XTAL2

Hai tụ tải thường được nối từ hai đầu thạch anh xuống GND. Giá trị của chúng cần được lựa chọn dựa trên dung tải CL của tinh thể, điện dung ký sinh PCB và yêu cầu của mạch oscillator trong IC.

Khi mạch hoạt động, tinh thể đóng vai trò xác lập tần số cộng hưởng, giúp hệ thống duy trì clock ổn định.

Ổn định tần số cho mạch điện tử

Một chức năng quan trọng khác của thạch anh là duy trì độ ổn định của tần số dao động.

Các dòng HC-49U có thể được cung cấp với sai số ban đầu khoảng ±10ppm, ±20ppm, ±30ppm hoặc ±50ppm, tùy cấu hình. Một số dòng cũng có độ ổn định nhiệt trong khoảng hàng chục ppm.

Ví dụ, nếu một tinh thể 6MHz có tolerance ±30ppm, sai lệch tần số tương ứng là:

6.000.000 × 30 / 1.000.000 = 180Hz

Như vậy ±30ppm tại 6MHz tương ứng với sai số ban đầu khoảng ±180Hz ở điều kiện được nhà sản xuất quy định.

Nguyên lý hoạt động của thạch anh 6MHz

Thạch anh hoạt động dựa trên hiệu ứng áp điện – Piezoelectric Effect.

Khi điện trường được đặt lên tinh thể, vật liệu thạch anh tạo ra một biến dạng cơ học rất nhỏ. Ngược lại, khi tinh thể bị biến dạng, nó tạo ra điện tích.

Trong một mạch oscillator, quá trình chuyển đổi qua lại giữa năng lượng điện và cơ học tạo ra hiện tượng cộng hưởng tại một vùng tần số rất hẹp.

Đối với sản phẩm này, tần số cộng hưởng được thiết kế quanh 6MHz. Nhờ đặc tính cộng hưởng sắc, thạch anh giúp xác lập tần số chính xác hơn nhiều mạch tạo dao động RC thông thường.

Thạch anh 6MHz có tự tạo ra xung không?

Không. Đây là điểm quan trọng khi sử dụng linh kiện.

Thạch anh HC-49U là một linh kiện cộng hưởng thụ động, không phải module oscillator hoàn chỉnh. Vì vậy, không thể cấp nguồn vào hai chân của thạch anh rồi lấy trực tiếp tín hiệu xung 6MHz.

Nó cần kết hợp với một mạch oscillator. Trong nhiều vi điều khiển, phần khuếch đại oscillator đã được tích hợp sẵn nên chỉ cần mắc crystal cùng các linh kiện phụ theo sơ đồ của nhà sản xuất MCU.

Điều này khác với Crystal Oscillator 6MHz dạng module, vốn tích hợp sẵn tinh thể và mạch dao động bên trong.

HC-49U có ý nghĩa gì?

HC-49U là kiểu vỏ của thạch anh, không phải thông số tần số.

Loại vỏ này thường có cấu tạo kim loại, hai chân cắm và được thiết kế cho phương pháp lắp xuyên lỗ trên PCB.

Một dòng HC-49U thương mại có kích thước thân khoảng 10,7 × 4,5 × 13,2mm, nhưng kích thước chính xác có thể khác nhẹ tùy hãng. Dòng này được sản xuất với nhiều tần số khác nhau chứ không chỉ 6MHz.

Do đó:

6MHz → Tần số danh định.

HC-49U → Kiểu vỏ/package.

Thạch anh 6MHz có phân cực không?

Không.

Thạch anh HC-49U hai chân không có cực + và –, vì vậy không cần xác định chiều như diode, LED hoặc tụ điện phân cực.

Hai chân được nối vào hai đầu mạch oscillator theo sơ đồ thiết kế.

Tuy nhiên, không phân cực không có nghĩa việc bố trí PCB không quan trọng. Thạch anh nên được đặt gần chân XTAL của IC, với đường mạch ngắn để giảm nhiễu và điện dung ký sinh.

Dung tải CL của thạch anh 6MHz

Load Capacitance – CL là một trong những thông số quan trọng khi lựa chọn hoặc thay thế crystal.

Các dòng HC-49U có thể được sản xuất với nhiều giá trị CL. Một datasheet HC-49U công bố các tùy chọn 16pF, 18pF, 20pF hoặc theo yêu cầu, trong khi dòng khác hỗ trợ khoảng 8–32pF.

Trong mạch Pierce oscillator sử dụng hai tụ C1 và C2:

CL ≈ (C1 × C2)/(C1 + C2) + Cstray

Trong đó Cstray là điện dung ký sinh của PCB, chân IC và các thành phần liên quan.

Nếu C1 và C2 bằng nhau:

CL ≈ C/2 + Cstray

Vì vậy, không nên mặc định thạch anh 6MHz luôn sử dụng hai tụ 22pF. Giá trị tụ cần được tính theo CL của đúng tinh thể và hướng dẫn thiết kế của IC.

ESR của thạch anh 6MHz là gì?

ESR – Equivalent Series Resistance là điện trở nối tiếp tương đương của crystal tại cộng hưởng.

ESR ảnh hưởng trực tiếp đến khả năng khởi động và duy trì dao động. Mạch oscillator cần có đủ gain margin để làm việc với ESR của tinh thể.

Ở 6MHz, giá trị ESR tối đa phụ thuộc nhà sản xuất. Ví dụ:

ECS HC-49U: 6.000–7.999MHz → khoảng 40Ω max.

Bomar HC-49U: 5.001–6.000MHz → khoảng 60Ω max.

Yoketan HC-49U: 5.0–6.9MHz → khoảng 50Ω max.

Do đó, với sản phẩm thương mại không rõ hãng, hợp lý nhất là mô tả ESR của thạch anh 6MHz HC-49U thường nằm khoảng 40–60Ω max tùy phiên bản, thay vì khẳng định một con số duy nhất.

Chế độ Fundamental Mode của thạch anh 6MHz

Ở tần số 6MHz, HC-49U thông thường hoạt động ở Fundamental Mode – chế độ cơ bản.

Đây là tần số cộng hưởng cơ bản của tinh thể, khác với các loại thạch anh tần số cao sử dụng 3rd Overtone, 5th Overtone hoặc các mode bậc cao hơn.

Nhiều datasheet HC-49U xác nhận 6MHz nằm trong dải Fundamental Mode.

Điều này cũng là một thông số cần lưu ý khi lựa chọn crystal thay thế cho các mạch oscillator chuyên dụng.

Ứng dụng của thạch anh 6MHz HC-49U

Thạch anh 6MHz được sử dụng trong nhiều thiết bị điện tử cần nguồn tần số tham chiếu ổn định, đặc biệt là mạch vi điều khiển, vi xử lý, bộ đếm, timer, mạch chia tần, mạch tạo xung, thiết bị đo lường, thiết bị truyền thông, bo điều khiển và các hệ thống điện tử số.

Các dòng HC-49U cũng được nhà sản xuất định hướng cho CPU, memory, data communication, modem, thiết bị điện tử tiêu dùng và các mạch điều khiển.

Tùy hệ thống, tín hiệu 6MHz có thể làm clock chính hoặc được chia/tổng hợp thành các tần số khác.

Ưu điểm của thạch anh 6MHz HC-49U

Ưu điểm nổi bật của sản phẩm là độ ổn định tần số cao, giúp tạo nguồn clock chính xác hơn nhiều giải pháp oscillator RC đơn giản.

Vỏ HC-49U bằng kim loại có độ chắc chắn tốt, dạng chân xuyên lỗ thuận tiện khi lắp ráp, thử nghiệm và sửa chữa PCB.

Thạch anh cũng là linh kiện thụ động có mức drive rất nhỏ. Một số dòng HC-49U quy định drive level điển hình khoảng 100µW, với mức tối đa khoảng 500µW hoặc 1mW tùy nhà sản xuất.

So sánh thạch anh 2MHz, 4MHz và 6MHz HC-49U

Đặc điểm	2MHz	4MHz	6MHz
Tần số	2 triệu Hz	4 triệu Hz	6 triệu Hz
Chu kỳ	500ns	250ns	≈166,7ns
Kiểu vỏ	HC-49U	HC-49U	HC-49U
Số chân	2	2	2
Phân cực	Không	Không	Không
Chế độ phổ biến	Fundamental	Fundamental	Fundamental
Chức năng	Chuẩn tần số	Chuẩn tần số	Chuẩn tần số

Không nên tự ý thay thạch anh 2MHz hoặc 4MHz bằng 6MHz chỉ vì chúng cùng kiểu vỏ HC-49U. Việc thay đổi clock có thể ảnh hưởng đến tốc độ CPU, timer, bộ đếm, giao tiếp nối tiếp và toàn bộ hoạt động của chương trình.

Cách kiểm tra thạch anh 6MHz

Thạch anh không thể được kiểm tra đầy đủ bằng cách chỉ sử dụng chế độ đo điện trở của đồng hồ vạn năng.

Cách kiểm tra đáng tin cậy hơn là cho crystal hoạt động trong một mạch oscillator phù hợp, sau đó sử dụng máy hiện sóng hoặc máy đo tần số để xác định mạch có dao động gần 6MHz hay không.

Khi đo trực tiếp tại chân oscillator bằng oscilloscope cần chú ý điện dung của đầu dò. Probe có tải điện dung lớn có thể ảnh hưởng đến mạch, làm thay đổi tần số hoặc khiến oscillator ngừng hoạt động.

Cách lựa chọn thạch anh 6MHz thay thế

Khi cần thay thế, trước tiên phải chọn đúng tần số 6.000MHz và kiểu vỏ cơ khí phù hợp với PCB.

Tiếp theo cần kiểm tra các thông số như Load Capacitance, ESR, Frequency Tolerance, Frequency Stability, Drive Level, Fundamental Mode và dải nhiệt độ hoạt động.

Ví dụ, một tinh thể 6MHz HC-49/US cụ thể của Citizen được liệt kê với CL 18pF, tolerance ±30ppm, stability ±50ppm, Fundamental Mode và ESR 100Ω. Đây cũng là minh chứng rằng một phiên bản 6MHz cụ thể có thể khác đáng kể so với các thông số chung của dòng HC-49U kích thước đầy đủ.

Vì vậy, hai thạch anh cùng ghi 6.000MHz chưa chắc hoàn toàn tương đương về đặc tính điện.

Lưu ý khi sử dụng thạch anh 6MHz HC-49U

Khi thiết kế PCB, nên đặt thạch anh gần chân oscillator của vi điều khiển và giữ đường mạch kết nối ngắn. Hạn chế đặt các đường PWM, nguồn xung hoặc tín hiệu công suất cao sát mạch crystal để giảm nhiễu.

Không nên lựa chọn tụ tải theo kinh nghiệm một cách cố định. Giá trị C1 và C2 phải dựa trên CL của tinh thể, điện dung ký sinh và khuyến nghị của nhà sản xuất MCU/IC.

Ngoài ra, không nên thay 6MHz bằng một tần số khác nếu chưa xác nhận thiết kế cho phép. Thay đổi tần số clock có thể khiến thiết bị hoạt động sai hoặc không hoạt động.
