Thạch anh tinh thể 4MHz HC-49U – Linh kiện tạo xung clock ổn định cho mạch điện tử

Thạch anh tinh thể 4MHz HC-49U là linh kiện cộng hưởng thạch anh có tần số danh định 4.000MHz, thường được sử dụng làm nguồn tần số tham chiếu cho vi điều khiển, vi xử lý, mạch tạo xung, bộ đếm, timer, thiết bị đo lường và các hệ thống điều khiển điện tử.

Sản phẩm sử dụng kiểu vỏ kim loại HC-49U, dạng 2 chân cắm xuyên lỗ, dễ lắp trên PCB và phù hợp với nhiều mạch điện tử truyền thống. Các dòng HC-49U 4MHz phổ biến hoạt động ở Fundamental Mode – chế độ cộng hưởng cơ bản. Datasheet HC-49U của ECS và Bomar đều xác nhận vùng 4MHz thuộc chế độ Fundamental.

Thông số kỹ thuật thạch anh 4MHz HC-49U

Thông số chi tiết có thể khác nhau giữa các hãng. Chẳng hạn, dòng HC-49U của ECS quy định vùng 3.7–4.199MHz có ESR tối đa 100Ω, trong khi một số phiên bản HC-49USX 4MHz của hãng có ESR 150Ω. Bomar công bố HC-49U tại vùng 3.501–4.000MHz có ESR tối đa 100Ω.

Vì vậy, 4MHz và HC-49U chưa đủ để xác định toàn bộ thông số điện. Khi thay thế trong mạch yêu cầu độ chính xác cao cần kiểm tra datasheet của đúng nhà sản xuất.

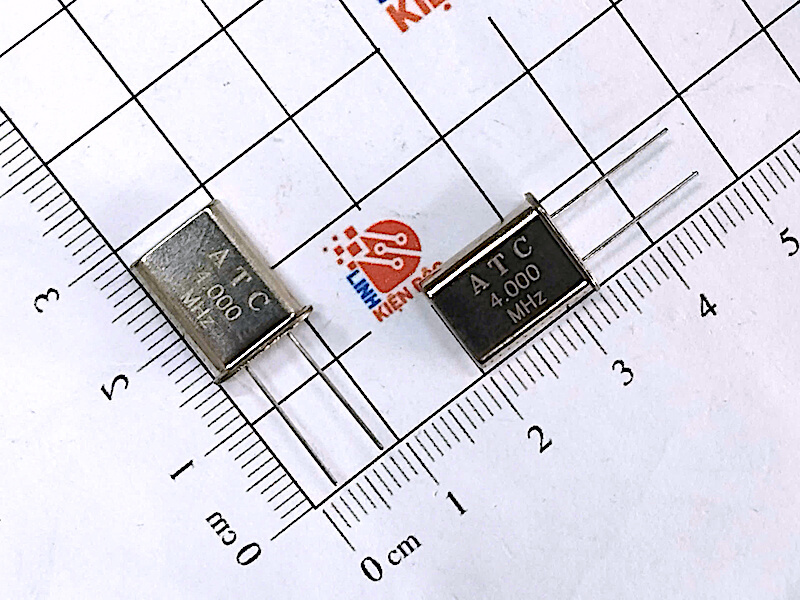

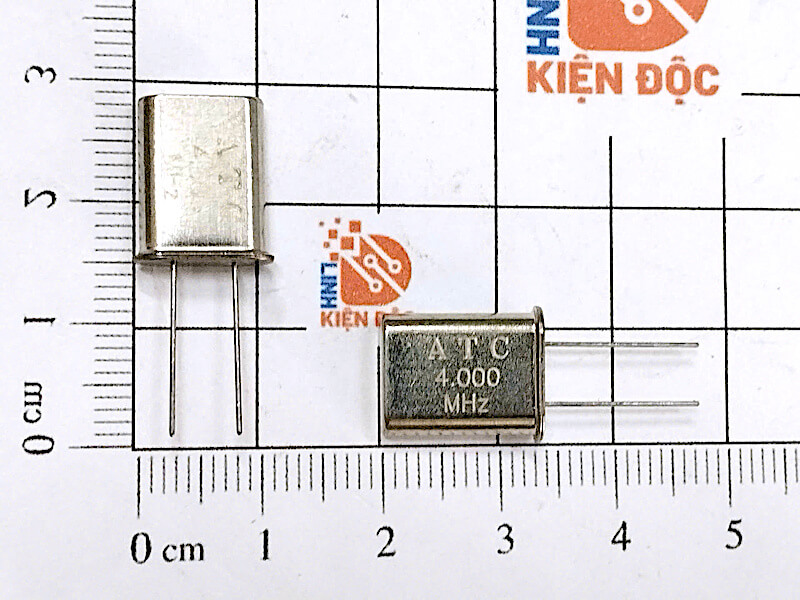

Kích thước của Thạch anh 4MHz HC-49U

Công dụng của thạch anh 4MHz HC-49U

Công dụng chính của thạch anh 4MHz là cung cấp một phần tử cộng hưởng có tần số chính xác để mạch oscillator tạo ra tín hiệu clock ổn định.

Clock là tín hiệu rất quan trọng trong các hệ thống kỹ thuật số. Vi điều khiển hoặc vi xử lý sử dụng clock để đồng bộ quá trình thực thi lệnh, đếm thời gian, điều khiển ngoại vi và truyền nhận dữ liệu.

Nhờ đặc tính cộng hưởng của tinh thể thạch anh, tần số tạo ra có độ ổn định cao hơn đáng kể so với các mạch tạo dao động RC đơn giản.

Chức năng chính của thạch anh tinh thể 4MHz

Tạo tần số chuẩn 4MHz

Thạch anh có tần số danh định:

4MHz = 4.000.000Hz

Điều này tương ứng với chu kỳ:

T = 1/f = 1/4.000.000 = 0,25µs

Như vậy, một chu kỳ ở tần số 4MHz kéo dài khoảng 0,25 micro giây hay 250ns.

Tần số này có thể được mạch điện sử dụng trực tiếp hoặc chia xuống các tần số thấp hơn tùy theo yêu cầu của hệ thống.

Tạo clock cho vi điều khiển

Một trong những ứng dụng phổ biến nhất của thạch anh HC-49U là tạo clock cho MCU và các IC kỹ thuật số.

Trong mạch oscillator kiểu Pierce thường gặp, thạch anh được mắc giữa hai chân oscillator của IC:

XTAL1 — Thạch anh 4MHz — XTAL2

Hai đầu thạch anh thường kết hợp với các tụ tải nối xuống GND theo yêu cầu của tinh thể và vi điều khiển.

Thạch anh đóng vai trò xác lập tần số cộng hưởng, trong khi mạch khuếch đại bên trong IC cung cấp điều kiện cần thiết để duy trì dao động.

Thạch anh 4MHz không phải bộ tạo dao động hoàn chỉnh

Đây là điểm cần phân biệt khi sử dụng sản phẩm.

Thạch anh 4MHz HC-49U không phải một oscillator hoàn chỉnh. Không thể đơn giản cấp nguồn vào hai chân thạch anh rồi lấy tín hiệu xung vuông 4MHz ở đầu ra.

Thạch anh chỉ là phần tử cộng hưởng thụ động. Nó cần kết hợp với mạch oscillator bên ngoài hoặc mạch oscillator đã được tích hợp trong vi điều khiển/IC.

Trong khi đó, một Crystal Oscillator 4MHz hoàn chỉnh thường có chân cấp nguồn, GND và chân xuất clock.

Ổn định tần số cho mạch điện tử

Ngoài tạo clock, thạch anh còn có chức năng giúp ổn định tần số dao động.

Các dòng HC-49U thương mại có thể đạt sai số tần số tương đối nhỏ. Ví dụ, ECS công bố HC-49U tiêu chuẩn với tolerance ±30ppm tại 25°C và stability khoảng ±50ppm trong dải nhiệt độ tiêu chuẩn -10°C đến +70°C.

Một phiên bản ECS 4MHz cụ thể cũng được công bố với ±30ppm tolerance, ±50ppm stability và CL 18pF.

Điều này giúp thạch anh phù hợp với những ứng dụng cần tần số chính xác hơn các mạch dao động RC thông thường.

Sai số ppm của thạch anh 4MHz là gì?

ppm – Parts Per Million thể hiện sai lệch tần số theo phần triệu.

Ví dụ, nếu một thạch anh 4MHz có sai số ban đầu ±30ppm, mức sai lệch tương ứng là:

4.000.000 × 30 / 1.000.000 = 120Hz

Tức là trong điều kiện quy định, sai số ban đầu ±30ppm tương ứng khoảng ±120Hz quanh tần số danh định 4MHz.

Cần lưu ý đây mới là tolerance ban đầu. Tần số thực tế còn chịu ảnh hưởng của nhiệt độ, dung tải, lão hóa và đặc tính của mạch oscillator.

Nguyên lý hoạt động của thạch anh HC-49U

Tinh thể thạch anh hoạt động dựa trên hiệu ứng áp điện – Piezoelectric Effect.

Khi điện áp được đặt lên tinh thể, vật liệu thạch anh tạo ra một biến dạng cơ học rất nhỏ. Ngược lại, khi tinh thể bị biến dạng, nó có thể tạo ra điện tích.

Trong mạch oscillator, quá trình điện – cơ này tạo nên hiện tượng cộng hưởng rất mạnh tại một vùng tần số hẹp.

Đối với sản phẩm này, tần số danh định là 4MHz.

Đặc tính cộng hưởng có hệ số chất lượng cao là một trong những lý do tinh thể thạch anh được sử dụng rộng rãi làm phần tử xác lập tần số.

HC-49U có ý nghĩa gì?

HC-49U không phải tần số của linh kiện mà là kiểu vỏ – package.

Thạch anh HC-49U truyền thống có vỏ kim loại, hai chân xuyên lỗ và kích thước tương đối lớn hơn các loại crystal SMD hiện đại.

Bomar công bố một dòng HC-49U với kích thước thân khoảng 13,5 × 11,5 × 4,7mm, trong khi ECS có các kích thước cơ khí hơi khác tùy dòng.

Do đó:

4MHz = tần số danh định

HC-49U = kiểu vỏ

Không nên nhầm hai thông số này với nhau.

Thạch anh 4MHz có phân cực không?

Không.

Thạch anh tinh thể HC-49U loại 2 chân không có cực dương và cực âm. Hai chân được kết nối vào mạch oscillator theo sơ đồ thiết kế mà không cần xác định + hoặc – như diode hay tụ điện phân cực.

Tuy nhiên, dù không phân cực, vị trí lắp đặt vẫn ảnh hưởng đến hoạt động của oscillator. Đường mạch từ thạch anh đến chân XTAL của IC nên được bố trí ngắn và hạn chế nhiễu.

Dung tải CL của thạch anh 4MHz

CL – Load Capacitance là một thông số quan trọng khi lựa chọn thạch anh.

Các tinh thể 4MHz HC-49U có thể được sản xuất với nhiều CL khác nhau. Chẳng hạn, ECS có phiên bản 4MHz với 18pF và một phiên bản khác với 20pF.

Trong mạch Pierce sử dụng hai tụ C1 và C2, dung tải mà thạch anh nhìn thấy có thể ước tính:

CL ≈ (C1 × C2)/(C1 + C2) + Cstray

Trong đó Cstray là điện dung ký sinh của PCB, chân IC và các thành phần liên quan.

Nếu:

C1 = C2 = C

thì gần đúng:

CL ≈ C/2 + Cstray

Vì vậy, không nên mặc định thạch anh 4MHz luôn phải sử dụng tụ 22pF. Giá trị tụ cần dựa trên CL của đúng tinh thể và khuyến nghị oscillator của IC.

ESR của thạch anh 4MHz là gì?

ESR – Equivalent Series Resistance là điện trở nối tiếp tương đương của tinh thể tại vùng cộng hưởng.

ESR ảnh hưởng đến khả năng khởi động và duy trì dao động. Mạch oscillator của vi điều khiển phải có đủ gain để làm việc với ESR của tinh thể.

Ở 4MHz, một dòng HC-49U của ECS quy định ESR tối đa 100Ω trong vùng 3.7–4.199MHz. Bomar cũng công bố tối đa 100Ω tại vùng 3.501–4.000MHz.

Tuy nhiên, các dòng HC-49USX thấp hơn có thể có ESR 150Ω ở 4MHz.

Do đó, khi thay thế trong mạch khó khởi động, ESR là thông số đáng quan tâm chứ không chỉ riêng tần số.

Ứng dụng của thạch anh 4MHz HC-49U

Thạch anh 4MHz được sử dụng phổ biến trong mạch vi điều khiển, vi xử lý, bộ đếm, timer, mạch tạo xung, mạch chia tần, thiết bị đo lường, thiết bị truyền thông, hệ thống điều khiển tự động và các mạch điện tử kỹ thuật số.

Trong mạch MCU, nó có thể làm clock hệ thống. Trong bộ đếm và timer, nó cung cấp tần số tham chiếu. Trong thiết bị truyền thông, clock ổn định giúp hỗ trợ quá trình đồng bộ và xử lý dữ liệu.

Các nhà sản xuất HC-49U cũng định hướng dòng sản phẩm này cho computer peripherals, mobile communication và radio applications.

Ưu điểm của thạch anh 4MHz HC-49U

Thạch anh 4MHz HC-49U có ưu điểm nổi bật là độ ổn định tần số tốt, cấu tạo đơn giản và độ tin cậy cao. Kiểu vỏ kim loại giúp bảo vệ tinh thể bên trong và dạng chân xuyên lỗ thuận tiện cho lắp ráp, thử nghiệm cũng như sửa chữa bo mạch.

Dòng HC-49U của ECS được mô tả có độ tin cậy cao, khả năng lão hóa tốt, dải tần rộng và khả năng cung cấp tolerance chặt.

So với oscillator module hoàn chỉnh, crystal cũng có cấu tạo đơn giản và thường chỉ cần kết hợp với mạch oscillator đã có sẵn trong MCU.

So sánh thạch anh 2MHz và 4MHz HC-49U

Đặc điểm	Thạch anh 2MHz	Thạch anh 4MHz
Tần số	2.000MHz	4.000MHz
Số chu kỳ/giây	2 triệu	4 triệu
Chu kỳ	0,5µs	0,25µs
Kiểu vỏ	HC-49U	HC-49U
Số chân	2	2
Phân cực	Không	Không
Chế độ ở tần số này	Fundamental	Fundamental
Chức năng	Tạo chuẩn tần số	Tạo chuẩn tần số

Mặc dù cùng kiểu vỏ, không thể tùy ý thay thạch anh 2MHz bằng 4MHz. Thay đổi tần số clock có thể làm thay đổi tốc độ xử lý, timer, baud rate và hoạt động của toàn bộ hệ thống.

Cách kiểm tra thạch anh 4MHz

Không thể kiểm tra chính xác hoạt động của thạch anh bằng cách chỉ đo điện trở với đồng hồ vạn năng.

Phương pháp thực tế là đặt thạch anh vào một mạch oscillator phù hợp, sau đó sử dụng máy hiện sóng hoặc frequency counter để kiểm tra tần số.

Khi đo oscillator trực tiếp bằng oscilloscope cũng cần chú ý điện dung của đầu dò. Đầu dò có điện dung lớn có thể làm thay đổi điều kiện tải của crystal, khiến tần số lệch hoặc thậm chí làm oscillator ngừng dao động.

Cách lựa chọn thạch anh 4MHz thay thế

Khi cần thay thế thạch anh HC-49U, trước tiên phải chọn đúng tần số 4.000MHz và kích thước cơ khí phù hợp với PCB.

Sau đó nên kiểm tra thêm Load Capacitance (CL), ESR, Frequency Tolerance, Frequency Stability, Drive Level, chế độ Fundamental và dải nhiệt độ làm việc.

Ví dụ, ECS hiện có phiên bản 4MHz với CL 18pF, tolerance ±30ppm, stability ±50ppm, ESR 150Ω và dải nhiệt -40°C đến +85°C; đồng thời hãng cũng có các biến thể 4MHz với CL và dải nhiệt khác.

Điều này cho thấy hai linh kiện cùng ghi 4MHz chưa chắc hoàn toàn giống nhau về đặc tính điện.

Lưu ý khi sử dụng thạch anh 4MHz HC-49U

Khi thiết kế PCB, nên đặt thạch anh gần chân XTAL1/XTAL2 của vi điều khiển, đồng thời giữ các đường kết nối ngắn để hạn chế điện dung ký sinh và nhiễu.

Không nên chạy đường tín hiệu công suất, PWM hoặc tín hiệu chuyển mạch nhanh sát khu vực oscillator nếu có thể tránh được.

Hai tụ tải cũng cần được lựa chọn theo CL của crystal và hướng dẫn của nhà sản xuất MCU, thay vì mặc định sử dụng một giá trị cho tất cả các loại thạch anh.

Khi hàn linh kiện, tránh gia nhiệt quá lâu vào chân vì ứng suất nhiệt và cơ học quá mức có thể ảnh hưởng đến linh kiện.
