Giới thiệu chung về thạch anh tinh thể 8MHz HC-49U

Thạch anh tinh thể 8MHz HC-49U là linh kiện điện tử thụ động được sử dụng để tạo tần số dao động ổn định cho các mạch điện tử. Linh kiện hoạt động dựa trên hiệu ứng áp điện của tinh thể thạch anh và có tần số danh định 8MHz.

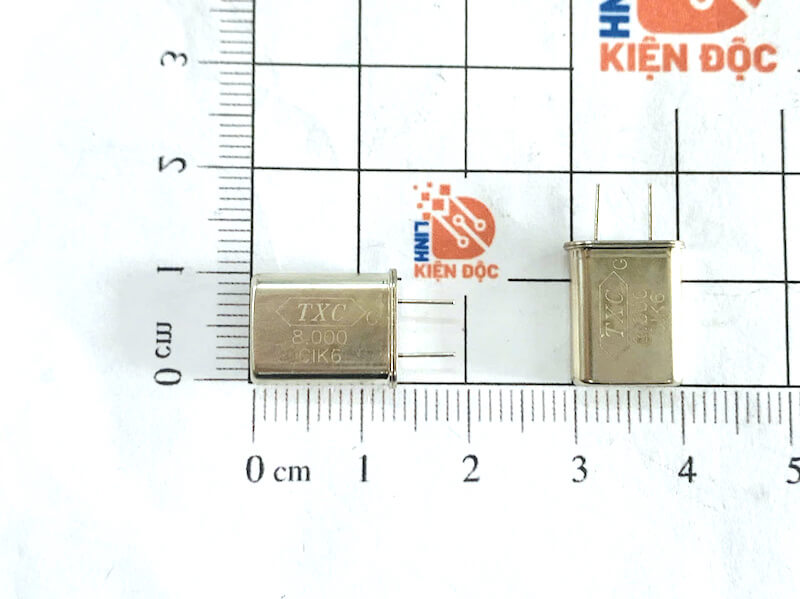

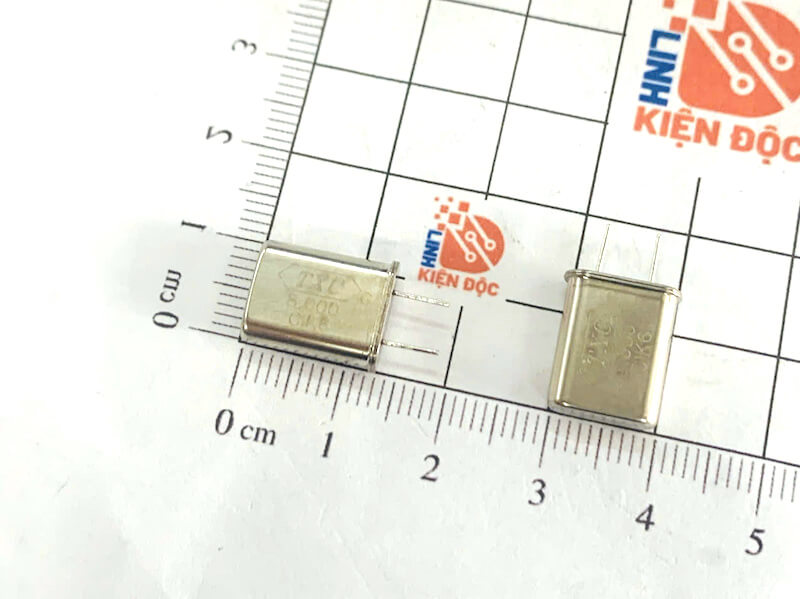

Thạch anh HC-49U có dạng vỏ kim loại hình chữ nhật, gồm hai chân kết nối, thuộc loại linh kiện cắm xuyên lỗ (Through Hole). Đây là loại thạch anh phổ biến, dễ sử dụng, giá thành thấp và thường được dùng làm nguồn xung clock cho vi điều khiển, IC logic và các mạch điện tử số.

1. Đặc điểm

• Tần số danh định: 8MHz.
• Sử dụng tinh thể thạch anh có độ ổn định tần số cao.
• Hoạt động ở chế độ dao động cơ bản (Fundamental).
• Dạng vỏ HC-49U phổ biến.
• Có 2 chân kết nối.
• Kiểu lắp đặt xuyên lỗ (Through Hole).
• Không tự tạo dao động khi cấp nguồn mà cần kết hợp với mạch dao động bên ngoài.
• Có thể kết nối với các chân OSC/XTAL của nhiều loại vi điều khiển.
• Độ chính xác tần số cao hơn so với các mạch tạo dao động RC thông thường.
• Kích thước tương đối nhỏ, dễ bố trí trên PCB.
• Có độ ổn định tốt trong quá trình hoạt động.

2. Cấu tạo

Thạch anh HC-49U được cấu tạo từ một miếng tinh thể thạch anh, các điện cực kim loại và vỏ kim loại bảo vệ.

Cấu tạo cơ bản:

          Vỏ kim loại
       ┌───────────────┐
       │               │
       │   Điện cực    │
       │      │ │      │
       │  Tinh thể     │
       │  thạch anh    │
       │      │ │      │
       │   Điện cực    │
       │               │
       └───────┬─┬─────┘
               │ │
             Chân Chân

Tinh thể thạch anh nằm bên trong vỏ kim loại và được kết nối với hai chân bên ngoài thông qua các điện cực. Vỏ kim loại giúp bảo vệ tinh thể khỏi tác động của môi trường bên ngoài.

Khi có điện áp xoay chiều tác động lên tinh thể, tinh thể sẽ dao động cơ học. Ở một tần số xác định, tinh thể đạt trạng thái cộng hưởng và tạo ra dao động có tần số rất ổn định.

3. Thông số kỹ thuật

Các thông số của thạch anh 8MHz HC-49U có thể thay đổi tùy nhà sản xuất. Một số thông số phổ biến:

Các giá trị trên mang tính tham khảo. Khi thiết kế mạch cần kiểm tra thông số của đúng loại thạch anh đang sử dụng.

4. Kích thước HC-49U

Thạch anh HC-49U có dạng vỏ kim loại hình chữ nhật với hai chân xuyên lỗ.

Kích thước phổ biến:

Kích thước thực tế có thể thay đổi một chút tùy nhà sản xuất. Khi thiết kế PCB, nên sử dụng kích thước thực tế của sản phẩm để tạo footprint chính xác.

5. Ứng dụng

Thạch anh tinh thể 8MHz HC-49U được sử dụng trong nhiều mạch điện tử như:

• Tạo xung clock cho vi điều khiển.
• Mạch Arduino và các bo mạch phát triển.
• Mạch logic số.
• Mạch điều khiển kỹ thuật số.
• Mạch giao tiếp dữ liệu.
• Mạch xử lý tín hiệu.
• Thiết bị điện tử dân dụng.
• Thiết bị đo lường.
• Mạch định thời.
• Mạch máy tính và thiết bị ngoại vi.
• Các hệ thống cần nguồn xung clock ổn định.
