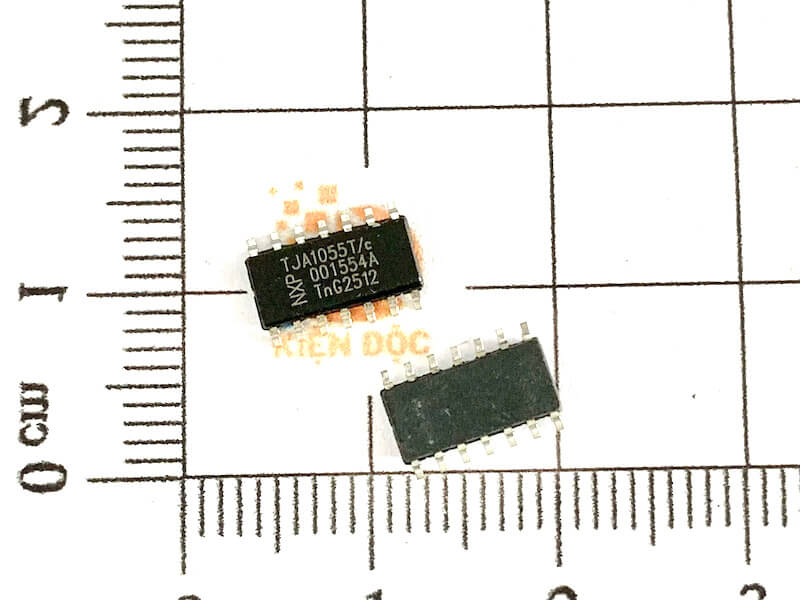

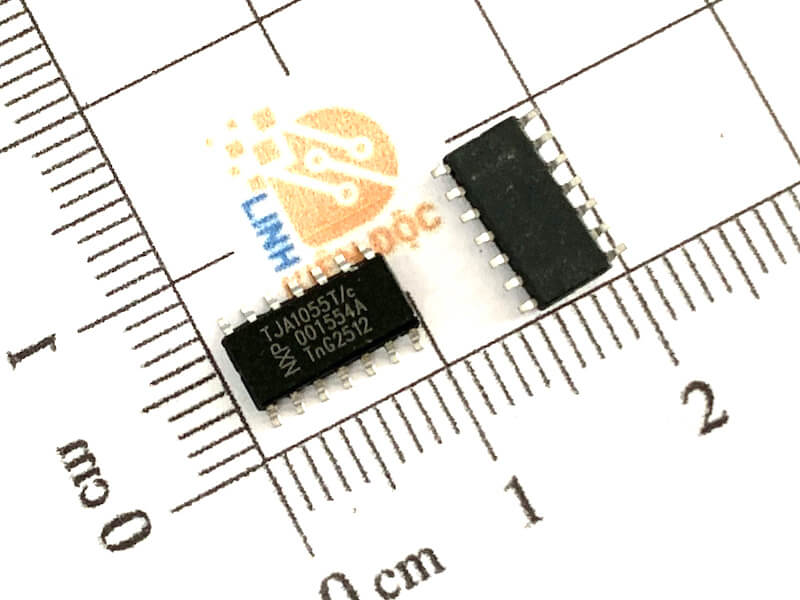

TJA1055T IC thu–phát CAN tốc độ SOP-14 3.9mm

TJA1055T là IC thu–phát CAN (CAN Transceiver), được thiết kế làm giao tiếp giữa bộ điều khiển giao thức CAN và đường truyền vật lý của mạng CAN. Linh kiện hỗ trợ truyền thông CAN tốc độ thấp, tối đa 125 kBd, đồng thời có khả năng hoạt động trong điều kiện đường bus gặp lỗi nhờ cơ chế chuyển sang chế độ truyền/nhận một dây.

TJA1055T sử dụng package SO-14/SOP-14 với 14 chân, bề rộng thân 3.9 mm, phù hợp cho các thiết kế mạch điện tử cần giao tiếp CAN nhưng vẫn yêu cầu kích thước linh kiện nhỏ gọn.

TJA1055T là gì?

TJA1055T là IC CAN Transceiver chống lỗi (fault-tolerant CAN transceiver). IC đảm nhiệm việc chuyển đổi tín hiệu logic giữa vi điều khiển có bộ điều khiển CAN và hai đường tín hiệu vật lý CANH/CANL.

Trong điều kiện hoạt động bình thường, TJA1055T sử dụng truyền và nhận tín hiệu CAN dạng vi sai. Khi phát hiện lỗi trên một trong các đường bus, IC có thể tự động chuyển sang chế độ truyền thông một dây để duy trì khả năng giao tiếp.

Đây là đặc điểm quan trọng khi TJA1055T được sử dụng trong các hệ thống yêu cầu khả năng chống lỗi và độ tin cậy cao, đặc biệt là các hệ thống điện tử trên ô tô.

Sơ đồ chân TJA1055T SOP-14

TJA1055T có tổng cộng 14 chân, đảm nhiệm nguồn cấp, tín hiệu điều khiển, giao tiếp với vi điều khiển và kết nối CAN bus.

Các chân CANH và CANL kết nối trực tiếp với đường bus vật lý, trong khi TXD/RXD đảm nhiệm giao tiếp giữa TJA1055T và bộ điều khiển CAN của vi điều khiển.

Chức năng nổi bật của TJA1055T

1. Thu–phát tín hiệu CAN tốc độ thấp

TJA1055T cung cấp giao tiếp vật lý giữa CAN controller và đường truyền CAN, hỗ trợ tốc độ lên tới 125 kBd. Đây là mức tốc độ phù hợp với nhiều hệ thống CAN tốc độ thấp trong xe và các hệ thống điều khiển công nghiệp.

2. Khả năng hoạt động khi đường bus gặp lỗi

Một ưu điểm quan trọng của TJA1055T là chức năng fault-tolerant. Khi phát hiện lỗi trên bus, IC có thể tự động chuyển sang chế độ truyền hoặc nhận một dây.

Sau khi lỗi được loại bỏ, IC có khả năng tự động quay lại chế độ truyền vi sai bình thường.

3. Hỗ trợ chế độ wake-up

TJA1055T hỗ trợ chức năng đánh thức hệ thống từ tín hiệu trên CAN bus cũng như tín hiệu wake-up cục bộ. Điều này giúp thiết kế hệ thống tiết kiệm năng lượng bằng cách đưa transceiver vào chế độ standby hoặc sleep khi không cần truyền thông.

4. Tích hợp bộ lọc tín hiệu

IC tích hợp bộ lọc cho bộ thu, đồng thời giới hạn sườn lên/xuống của tín hiệu để cải thiện đặc tính EMC/EME. Nhờ đó TJA1055T có thể hỗ trợ các hệ thống sử dụng dây bus không bọc chống nhiễu.

5. Bảo vệ và quản lý lỗi

TJA1055T tích hợp các chức năng như phát hiện lỗi bus, bảo vệ nhiệt và TxD dominant time-out. Chức năng timeout giúp hạn chế trường hợp tín hiệu TXD bị giữ ở trạng thái dominant quá lâu gây ảnh hưởng đến hoạt động của bus.

Thông số kỹ thuật TJA1055T

Theo tài liệu của NXP, TJA1055T được thiết kế cho các ứng dụng CAN tốc độ thấp đến 125 kBd, hỗ trợ tối đa 32 node và có thể sử dụng với dây bus không chống nhiễu dạng shielded.Lưu ý: TJA1055T và TJA1055T/3 là các biến thể cần phân biệt khi thiết kế nguồn và giao tiếp với vi điều khiển. TJA1055T/3 được NXP đề cập là phiên bản có khả năng giao tiếp với vi điều khiển 3 V.

Kích thước của TJA1055T

Ứng dụng của TJA1055T

TJA1055T được thiết kế chủ yếu cho các ứng dụng CAN tốc độ thấp, đặc biệt trong lĩnh vực ô tô. Một số ứng dụng tiêu biểu gồm:

• Mạng CAN trên ô tô và các module điều khiển điện tử.
• Hệ thống điều khiển thân xe (Body Electronics).
• Giao tiếp giữa ECU và các thiết bị điện tử trên xe.
• Hệ thống cửa, khóa, đèn và các module điều khiển tiện nghi.
• Thiết bị điều khiển công nghiệp sử dụng giao tiếp CAN tốc độ thấp.
• Bộ chuyển đổi/giao tiếp CAN cho vi điều khiển.
• Thiết bị nhúng cần giao tiếp CAN có khả năng chống lỗi.
• Các hệ thống sử dụng mạng CAN với yêu cầu tiết kiệm năng lượng và wake-up.

NXP xác định TJA1055 là giao diện giữa CAN protocol controller và đường bus vật lý, chủ yếu hướng tới các ứng dụng tốc độ thấp trong xe du lịch.

Ưu điểm của IC TJA1055T

TJA1055T mang lại nhiều lợi thế khi thiết kế mạch giao tiếp CAN:

• Tốc độ CAN lên tới 125 kBd.
• Hỗ trợ tối đa 32 node trên mạng.
• Có khả năng hoạt động khi xảy ra lỗi trên một đường bus.
• Tự động chuyển sang chế độ một dây khi phát hiện lỗi.
• Có chức năng wake-up từ bus.
• Tích hợp bộ lọc tín hiệu.
• Khả năng EMC tốt.
• Hỗ trợ dây bus không bọc chống nhiễu.
• Có chế độ standby/sleep giúp giảm mức tiêu thụ năng lượng.
• Package SO-14 rộng 3.9 mm, thuận tiện cho thiết kế PCB nhỏ gọn.

TJA1055T có phù hợp với mạch của bạn không?

Nếu mạch sử dụng CAN tốc độ thấp tối đa 125 kBd và cần khả năng duy trì giao tiếp khi một trong các đường CAN bị lỗi, TJA1055T là một lựa chọn đáng chú ý.

Khi thiết kế PCB, cần đặc biệt kiểm tra đúng biến thể linh kiện, điện áp nguồn, sơ đồ chân, điện trở kết thúc và các điều kiện hoạt động trong datasheet TJA1055 của NXP trước khi thay thế hoặc thiết kế mạch mới. TJA1055T có package SO14 với thân rộng 3.9 mm, mã package SOT108-1.
