TLP2704 TLP2704(TP/E) IC Opto-coupler SOP-6

Giới thiệu TLP2704

TLP2704 là IC opto-coupler tốc độ cao sử dụng IR LED và photodiode kết hợp bộ khuếch đại tốc độ cao tích hợp trong một vỏ SOP-6, cho khả năng cách ly tín hiệu điện nhanh và hiệu quả giữa các mạch điều khiển và công suất.

Đặc điểm nổi bật TLP2704

• Tốc độ cao: hỗ trợ truyền dữ liệu lên đến 10 Mbps.

• Cách ly quang học giữa mạch phát và thu, bảo vệ tín hiệu khỏi nhiễu.

• Tích hợp bộ thu kiểu open-collector transistor.

• Cách ly điện áp cao: 2500 Vrms (1 phút).

• Đóng gói SOP-6 nhỏ gọn, tiêu chuẩn công nghiệp, tương thích SMT.

• Đáp ứng tốt nhiễu xung và EMI, thích hợp trong môi trường công nghiệp.

Ứng dụng điển hình TLP2704

• Truyền tín hiệu cách ly tốc độ cao giữa vi điều khiển và mạch công suất.

• Bộ điều khiển IGBT, MOSFET trong biến tần, nguồn chuyển mạch.

• Giao tiếp UART, SPI, CAN cách ly.

• PLC, inverter, servo motor drive.

• Hệ thống đo lường và tự động hóa công nghiệp.

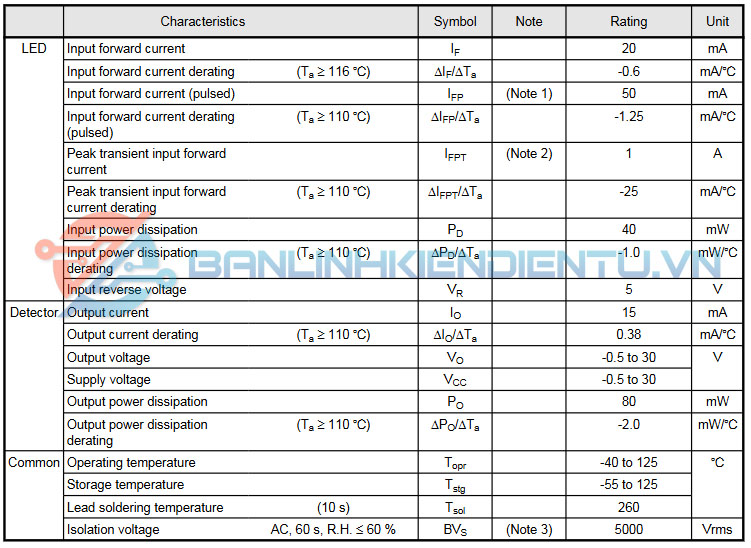

Thông số kỹ thuật chính TLP2704

• Tốc độ truyền dữ liệu: 10 Mbps (logic tốc độ cao).

• Điện áp hoạt động LED (IF): danh định 10 mA, tối đa 25 mA.

• Điện áp cực thu – cực phát (V_CE): tối đa 30 V.

• Dòng thu cực đại (I_C): tối đa 8 mA.

• Điện áp cách ly (rms): 2500 Vrms / 1 phút.

• Thời gian trễ (t_PLH/t_PHL): typ. 40 ns / 40 ns.

• Nguồn cấp cho photodiode receiver: 2.7 V đến 5.5 V.

• Nhiệt độ hoạt động: -40°C đến +100°C.

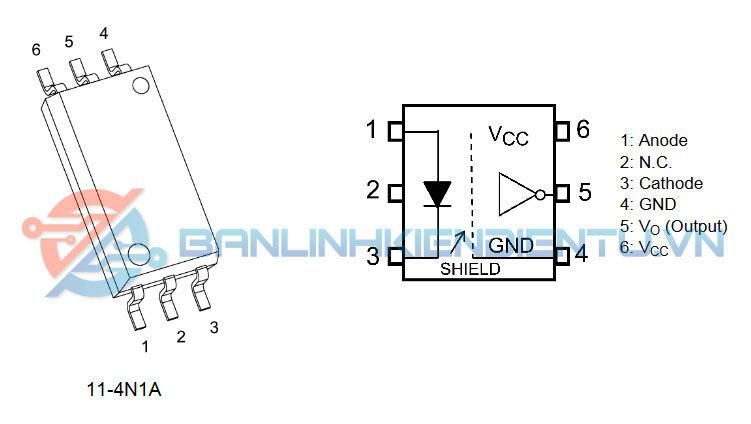

Sơ đồ chân TLP2704

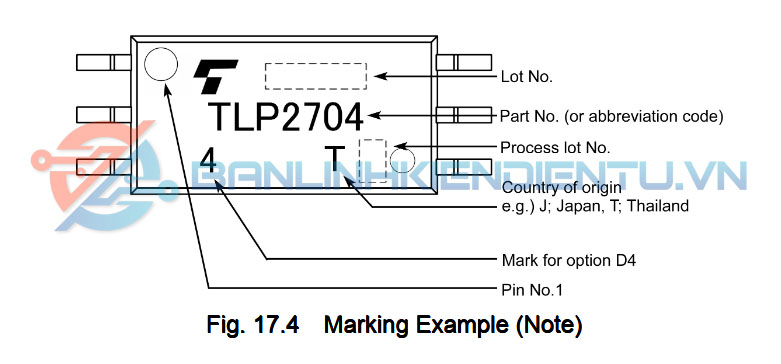

Cách đọc tên TLP2704

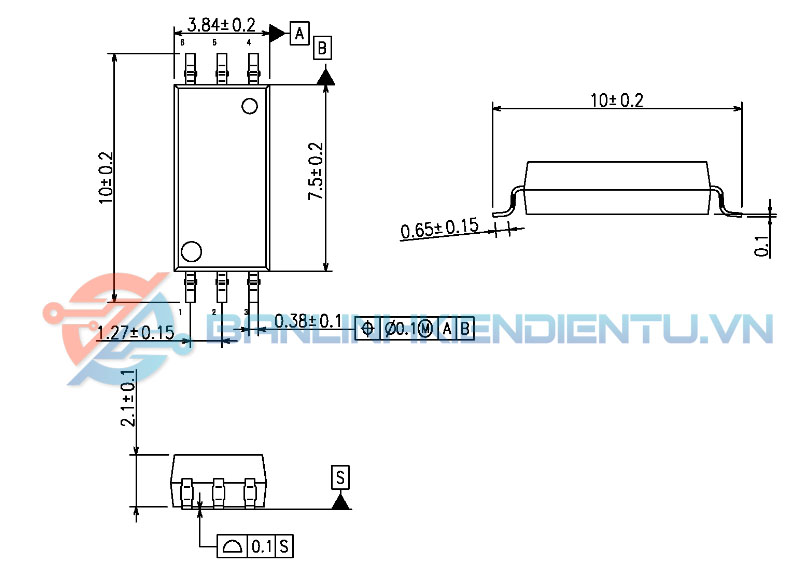

Kích thước chân TLP2704

Xem thêm: Nhiều sản phẩm IC Opto khác tại đây

Datasheet TLP2704
