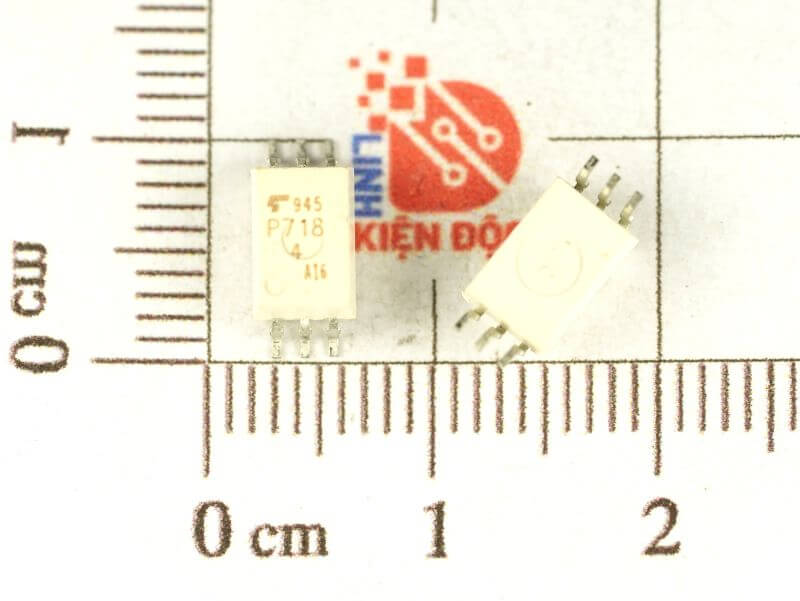

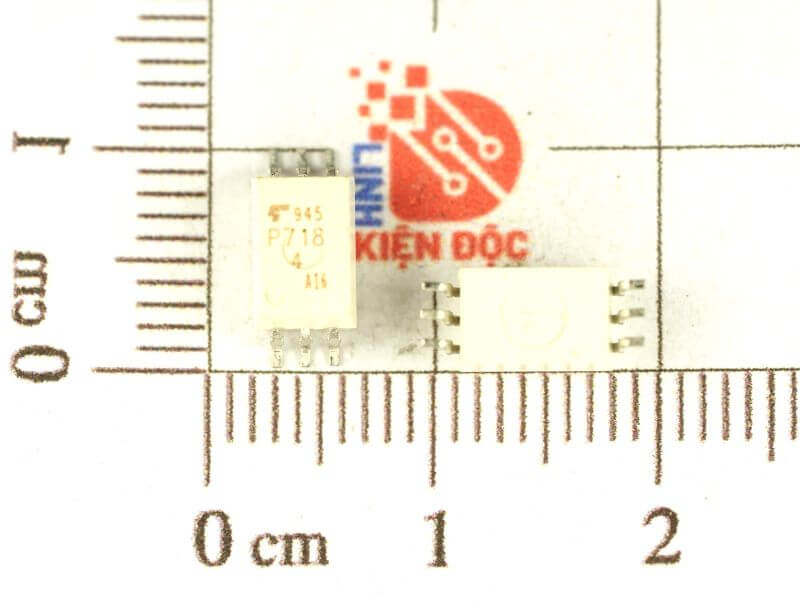

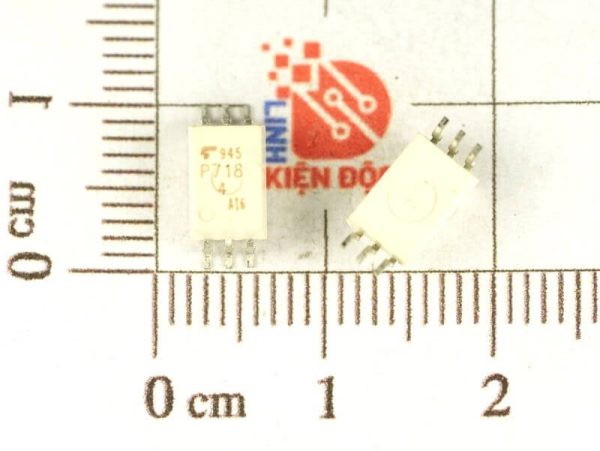

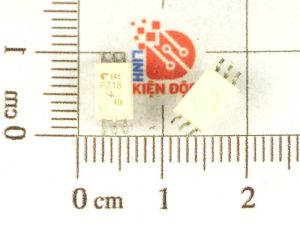

TLP718 P718 SOP6 Photo-IC opto photocoupler

Giới thiệu về TLP718

TLP718 là một optocoupler transistor được sản xuất bởi Toshiba, có khả năng cách ly tín hiệu giữa các mạch điện khác nhau, giúp bảo vệ mạch điều khiển khỏi nhiễu điện và các sự cố liên quan đến điện áp. Nó sử dụng một diode phát quang hồng ngoại (LED) để kích hoạt một phototransistor trên mạch thứ cấp, truyền tín hiệu qua cách ly quang học mà không cần có kết nối điện trực tiếp giữa hai mạch. Với thiết kế sử dụng phototransistor và khả năng hoạt động ổn định trong điều kiện môi trường khắc nghiệt, TLP718 là sự lựa chọn tối ưu cho các hệ thống điều khiển công suất, bảo vệ mạch và truyền tín hiệu cách ly trong các thiết bị điện tử.

Đặc điểm nổi bật TLP718

• Cách ly điện áp cao: TLP718 cung cấp khả năng cách ly mạnh, lên tới 5.0 kVrms, bảo vệ các mạch điều khiển khỏi các sự cố về điện và nhiễu điện.
• Độ tin cậy cao: Được thiết kế với công nghệ tiên tiến, TLP718 có tuổi thọ cao và khả năng hoạt động ổn định trong các điều kiện khắc nghiệt.
• Sử dụng phototransistor: TLP718 sử dụng một phototransistor để phát hiện tín hiệu quang từ diode LED, đảm bảo sự truyền tải tín hiệu nhanh chóng và chính xác.
• Khả năng chống nhiễu cao: Nhờ thiết kế cách ly quang học, TLP718 giảm thiểu nhiễu điện từ và nhiễu điện áp trong các mạch công suất cao.

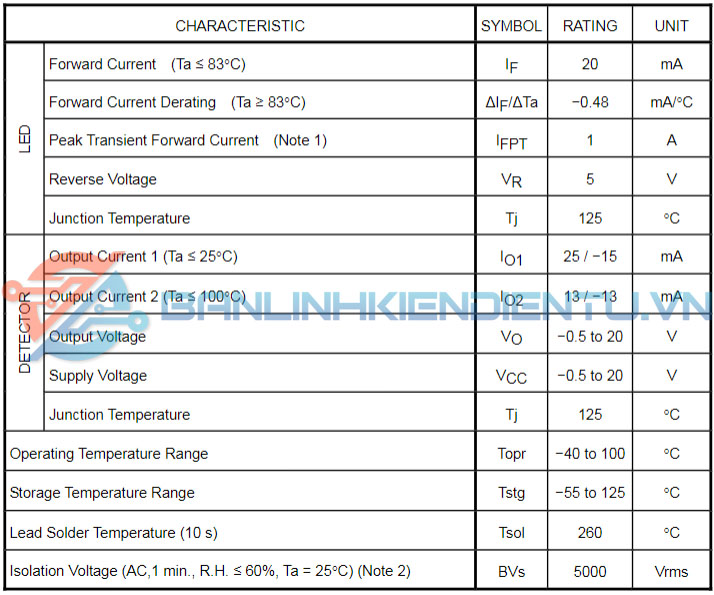

Thông số kỹ thuật TLP71

• Điện áp cách ly: 5.0 kVrms.
• Dòng điện đầu vào (IF): 1.0 mA (tối đa).
• Dòng điện truyền tải (IC): 50 mA (tối đa).
• Điện áp cực góp-phát (VCEO): 80V.
• Hệ số chuyển đổi dòng (Current Transfer Ratio – CTR): 100% đến 400% (ở IF = 5 mA).
• Thời gian đáp ứng: Tối đa 18 µs (thời gian bật và tắt).
• Dải nhiệt độ hoạt động: -55°C đến +110°C.

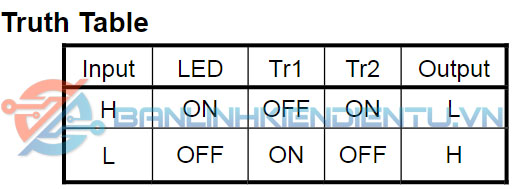

Bảng sự thật TLP718

• Điều khiển công suất: TLP718 được sử dụng rộng rãi trong các mạch điều khiển công suất và điều khiển động cơ, giúp cách ly tín hiệu điều khiển và mạch công suất.
• Chuyển đổi tín hiệu: TLP718 được dùng để chuyển đổi tín hiệu giữa mạch điều khiển và mạch công suất trong các hệ thống điện tử.
• Hệ thống bảo vệ quá áp: Trong các ứng dụng cần bảo vệ mạch khỏi sự cố quá áp, TLP718 hoạt động như một cầu nối cách ly giữa các mạch có điện áp khác nhau.
• Thiết bị điện tử công nghiệp: Sử dụng trong các thiết bị điện tử công nghiệp như máy móc, thiết bị điều khiển tự động, và các hệ thống cảm biến.

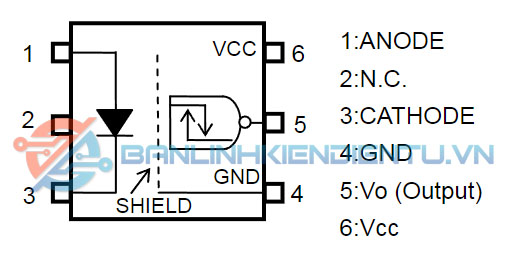

Sơ đồ chân TLP718

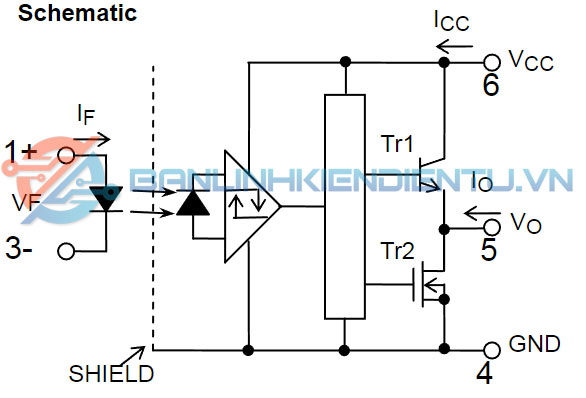

Sơ đồ tương đương TLP718

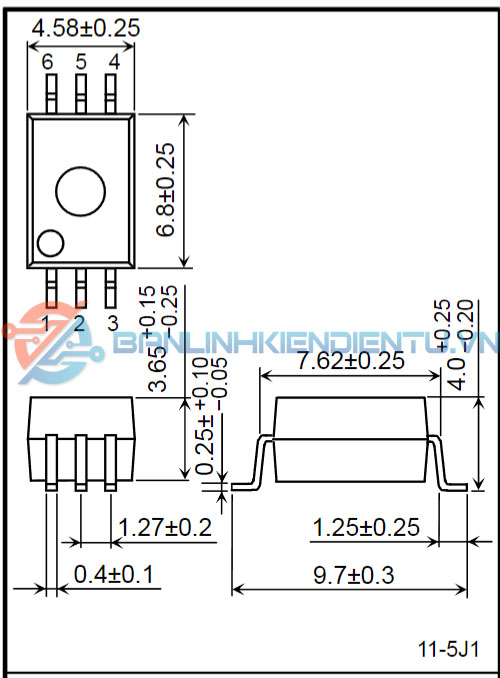

Kích thước TLP718

Xem thêm các mã OPTO khác tại đây

Datasheet TLP718
