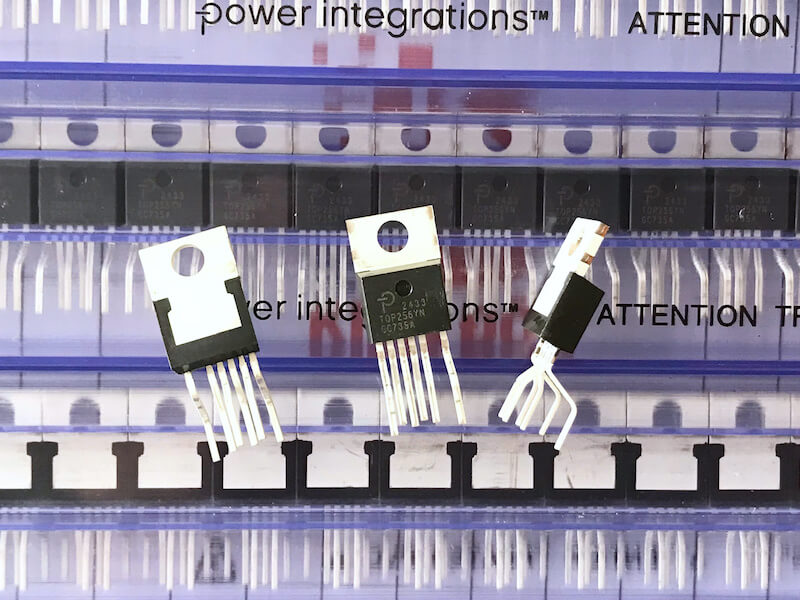

IC nguồn TOP256Y, TOP256YN công suất 60w TO-220

IC nguồn TOP256Y và TOP256YN là các IC nguồn nguồn switch-mode được sản xuất bởi Power Integrations. Chúng được sử dụng rộng rãi trong các thiết bị điện tử có công suất trung bình, đặc biệt là các bộ nguồn cung cấp điện hiệu suất cao trong các ứng dụng thương mại và công nghiệp. Dưới đây là thông tin chi tiết về các thông số kỹ thuật, cấu tạo và ứng dụng của chúng:

Thông số kỹ thuật

• Loại IC: TOPSwitch-HX series
• Mã sản phẩm: TOP256Y và TOP256YN
• Công suất đầu ra: Lên đến 60W (tùy thuộc vào điều kiện nhiệt độ và thiết kế mạch)
• Dòng điện đầu vào: 85 đến 265 VAC (phạm vi đầu vào rộng, phù hợp cho nhiều hệ thống điện áp khác nhau)
• Tần số chuyển mạch: 132kHz, giúp giảm kích thước của các linh kiện lọc và tăng hiệu suất chuyển đổi
• Cấu hình chân: TO-220-6 (TOP256Y) hoặc TO-220-7 (TOP256YN)
• Nhiệt độ hoạt động: -40°C đến 150°C
• Hiệu suất chuyển đổi: Thông thường đạt khoảng 85% hoặc cao hơn

Cấu tạo và đặc điểm nổi bật

TOP256Y và TOP256YN là các IC điều chỉnh nguồn tích hợp cả mạch điều khiển và MOSFET công suất, giúp giảm thiểu số lượng linh kiện trong thiết kế mạch nguồn. Cấu tạo chính của chúng bao gồm:

• MOSFET công suất tích hợp: Giúp giảm tổn thất điện năng và giảm kích thước mạch.
• Mạch điều khiển PWM tích hợp: Điều chỉnh tần số chuyển mạch và công suất đầu ra, giúp duy trì hiệu suất ổn định.
• Bảo vệ quá nhiệt, quá dòng và ngắn mạch: Các IC này có khả năng bảo vệ tự động trong trường hợp xảy ra quá nhiệt, quá dòng hoặc ngắn mạch, giúp bảo vệ các thiết bị điện tử được kết nối.
• Khả năng điều chỉnh điện áp đầu ra: IC có thể điều chỉnh để cung cấp điện áp ổn định cho các thiết bị tải, giảm thiểu sự dao động của dòng điện.

Ứng dụng

Với thiết kế và các tính năng bảo vệ cao cấp, TOP256Y và TOP256YN được sử dụng phổ biến trong:

• Bộ nguồn chuyển mạch (SMPS) cho các thiết bị tiêu thụ điện năng từ trung bình đến cao, như thiết bị gia dụng, máy tính, thiết bị công nghiệp.
• Nguồn điện cho đèn LED: Thích hợp cho các ứng dụng chiếu sáng LED nhờ khả năng cung cấp điện áp ổn định và hiệu suất cao.
• Nguồn dự phòng (UPS) và các thiết bị viễn thông: Đảm bảo hoạt động liên tục và bảo vệ các thiết bị nhạy cảm trong các điều kiện nguồn điện không ổn định.
• Hệ thống điện năng mặt trời: Dùng trong các bộ chuyển đổi điện năng mặt trời nhờ vào hiệu suất chuyển đổi cao và độ bền.
• Sạc pin và các thiết bị di động: Được dùng trong các bộ sạc với yêu cầu khắt khe về độ an toàn và bảo vệ.

Ưu điểm nổi bật

• Thiết kế nhỏ gọn và tích hợp cao: Giúp tiết kiệm không gian trên bo mạch và giảm chi phí sản xuất.
• Hiệu suất chuyển đổi cao: Giúp giảm tổn thất nhiệt, kéo dài tuổi thọ và giảm chi phí điện năng.
• Độ tin cậy cao: Nhờ tích hợp các tính năng bảo vệ và vật liệu chất lượng cao, phù hợp với các ứng dụng yêu cầu sự ổn định dài hạn.

Với các tính năng đa dạng và khả năng ứng dụng cao, TOP256Y và TOP256YN là các lựa chọn tốt cho các nhà thiết kế mạch điện cần IC nguồn hiệu suất cao, đáng tin cậy trong thiết kế mạch nguồn và các thiết bị điện.

Sơ đồ chân và chức năng các chân

• DRAIN (D) Pin : Chân MOSFET DRAIN nguồn cao áp. Dòng phân cực khởi động bên trong được lấy từ chân này thông qua nguồn dòng điện cao áp được chuyển mạch. Điểm cảm nhận giới hạn hiện tại bên trong cho dòng chảy.
• CONTROL (C) Pin : Lỗi bộ khuếch đại và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt nội bộ để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại / tụ bù
• SOURCE (S) Pin : Đầu ra kết nối nguồn MOSFET để trả lại nguồn điện áp cao. Sơ cấp mạch điều khiển phía chung và điểm tham chiếu.
• MULTI-FUNCTION (M) Pin : Chân này kết hợp các chức năng của chân OLTAGE MONITOR  (V) và chân EXTERNAL CURRENT LIMIT (X) của gói Y thành một chân. Chân đầu vào cho OV, UV, chuyển tiếp dòng với DCMAX.
