1. Tấm cảm ứng TP700 6AV2124-0GC01-0AX0 là gì?

Đây là tấm cảm ứng thay thế cho màn hình HMI Siemens TP700 Comfort. Tấm cảm ứng được đặt phía trên màn hình hiển thị, đảm nhiệm việc tiếp nhận thao tác chạm của người vận hành.

Khi người dùng chạm vào các nút, thanh điều chỉnh hoặc khu vực điều khiển trên màn hình, tấm cảm ứng sẽ ghi nhận vị trí chạm và truyền tín hiệu đến bộ điều khiển của HMI.

Sản phẩm phù hợp để sửa chữa, thay thế linh kiện cảm ứng cho TP700 thay vì phải thay toàn bộ màn hình HMI.

Lưu ý: Mã 6AV2124-0GC01-0AX0 là mã của toàn bộ thiết bị SIMATIC HMI TP700 Comfort, không phải mã riêng của tấm cảm ứng. Linh kiện đang được mô tả là tấm cảm ứng thay thế tương thích với model này.

---

2. Chức năng của tấm cảm ứng TP700

Tiếp nhận thao tác cảm ứng

Tấm cảm ứng cho phép người vận hành thao tác trực tiếp trên màn hình HMI bằng cách chạm vào các khu vực hiển thị.

Có thể thực hiện:

• Nhấn nút điều khiển.
• Nhập giá trị.
• Chọn chế độ hoạt động.
• Thay đổi thông số.
• Xác nhận cảnh báo.
• Theo dõi trạng thái máy.

Thay thế tấm cảm ứng bị hỏng

Sản phẩm đặc biệt hữu ích khi phần hiển thị vẫn hoạt động bình thường nhưng lớp cảm ứng gặp lỗi như:

• Không nhận cảm ứng.
• Cảm ứng bị liệt một vùng.
• Cảm ứng bị loạn.
• Chạm không đúng vị trí.
• Mặt cảm ứng bị nứt.
• Bề mặt cảm ứng bị trầy xước hoặc hư hỏng.

Khôi phục khả năng thao tác của HMI

Sau khi thay thế đúng linh kiện và lắp đặt chính xác, tấm cảm ứng giúp HMI TP700 có thể tiếp tục nhận thao tác từ người vận hành.

---

3. Thông số kỹ thuật

Thông số	Chi tiết

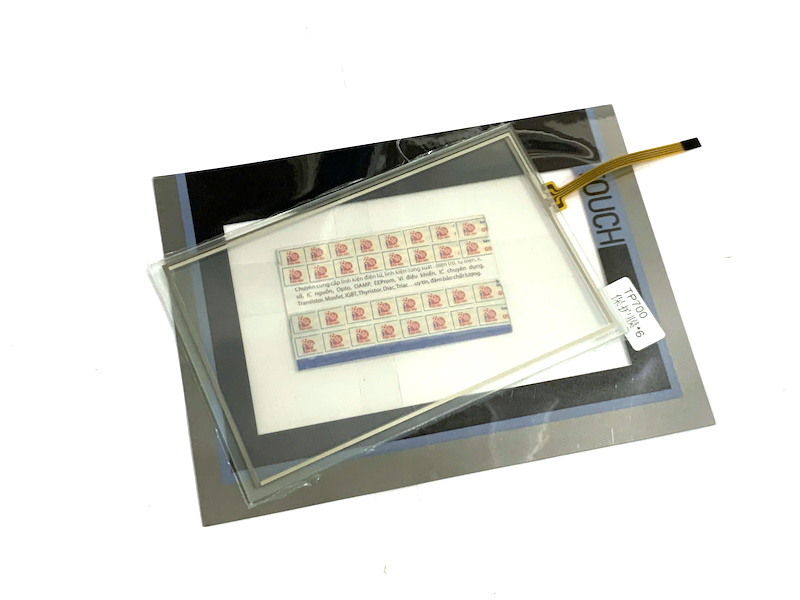

Tên sản phẩm	Tấm cảm ứng + miếng dán màn hình TP700
Model tương thích	TP700
Mã thiết bị tương thích	6AV2124-0GC01-0AX0
Dòng HMI	Siemens SIMATIC HMI TP700 Comfort
Kích thước cảm ứng	7 inch
Loại cảm ứng	Cảm ứng điện trở
Số dây cảm ứng	4 dây
Loại màn hình tương thích	TFT widescreen 7 inch
Độ phân giải màn hình gốc	800 × 480 pixel
Số màu màn hình gốc	16,777,216 màu
Sản phẩm	Tấm cảm ứng + miếng dán
Chức năng	Thay thế lớp cảm ứng màn hình HMI
Ứng dụng	Sửa chữa HMI Siemens TP700 Comfort
Hình thức	Mới

Thông tin về tấm thay thế cho biết sản phẩm có kích thước 7 inch, cảm ứng 4 dây; các thông số như 800 × 480 pixel và 16 triệu màu là thông số của màn hình TP700 Comfort, không phải thông số của lớp cảm ứng.

---

4. Đặc điểm của cảm ứng TP700

Cảm ứng điện trở 4 dây

TP700 Comfort sử dụng công nghệ Analog Resistive Touch, tức cảm ứng điện trở analog.

Loại cảm ứng này hoạt động dựa trên sự thay đổi điện trở khi người dùng tác động lực lên bề mặt cảm ứng.

Ưu điểm của cảm ứng điện trở là có thể thao tác bằng:

• Ngón tay.
• Găng tay.
• Bút cảm ứng phù hợp.
• Các vật thể có đầu tù phù hợp.

Điều này đặc biệt hữu ích trong môi trường công nghiệp, nơi người vận hành có thể không thao tác trực tiếp bằng ngón tay.

---

5. Ứng dụng của tấm cảm ứng TP700

5.1. Thay thế cảm ứng HMI Siemens TP700

Đây là ứng dụng chính của sản phẩm.

Khi HMI TP700 gặp lỗi cảm ứng nhưng phần LCD/TFT vẫn hiển thị bình thường, có thể thay tấm cảm ứng thay vì thay toàn bộ màn hình HMI.

Giải pháp này giúp:

• Tiết kiệm chi phí sửa chữa.
• Giảm thời gian thay thế thiết bị.
• Khôi phục khả năng thao tác.
• Tận dụng lại màn hình HMI đang hoạt động tốt.

---

5.2. Sửa chữa máy móc công nghiệp

TP700 Comfort là dòng HMI dùng trong các hệ thống tự động hóa công nghiệp. Thiết bị hỗ trợ giao tiếp PROFINET, MPI/PROFIBUS DP và được cấu hình bằng WinCC Comfort.

Tấm cảm ứng thay thế có thể được sử dụng để sửa chữa HMI trong:

• Máy CNC.
• Máy đóng gói.
• Dây chuyền sản xuất.
• Máy gia công.
• Máy tự động hóa.
• Tủ điều khiển.
• Hệ thống PLC.

---

5.3. Nhà máy và hệ thống tự động hóa

HMI TP700 thường đóng vai trò giao diện giữa người vận hành và hệ thống điều khiển.

Thông qua màn hình cảm ứng, người dùng có thể:

• Theo dõi trạng thái máy.
• Điều khiển thiết bị.
• Xem cảnh báo.
• Nhập thông số.
• Theo dõi giá trị cảm biến.
• Điều khiển quy trình sản xuất.

Tấm cảm ứng thay thế giúp duy trì khả năng tương tác với giao diện HMI.

---

6. Khi nào cần thay tấm cảm ứng TP700?

Có thể cân nhắc thay tấm cảm ứng khi xuất hiện các dấu hiệu:

Cảm ứng không hoạt động

Màn hình vẫn hiển thị nhưng không thể thao tác bằng cảm ứng.

Cảm ứng bị liệt một phần

Một khu vực trên màn hình không nhận thao tác trong khi các khu vực khác vẫn hoạt động.

Cảm ứng bị lệch

Điểm chạm và vị trí phản hồi trên màn hình không trùng nhau.

Cảm ứng bị loạn

HMI tự nhận thao tác hoặc phản hồi sai vị trí.

Mặt cảm ứng bị nứt

Lớp kính/cảm ứng bị nứt do va đập hoặc sử dụng lâu ngày.

Bề mặt bị xuống cấp

Bề mặt cảm ứng bị trầy xước hoặc hư hỏng ảnh hưởng đến thao tác.

---

7. Ưu điểm của tấm cảm ứng thay thế TP700

Tiết kiệm chi phí sửa chữa

Nếu LCD và bo mạch HMI vẫn hoạt động tốt, chỉ cần thay phần cảm ứng thay vì thay toàn bộ thiết bị.

Đúng kích thước 7 inch

Sản phẩm được thiết kế để sử dụng cho màn hình TP700 7 inch.

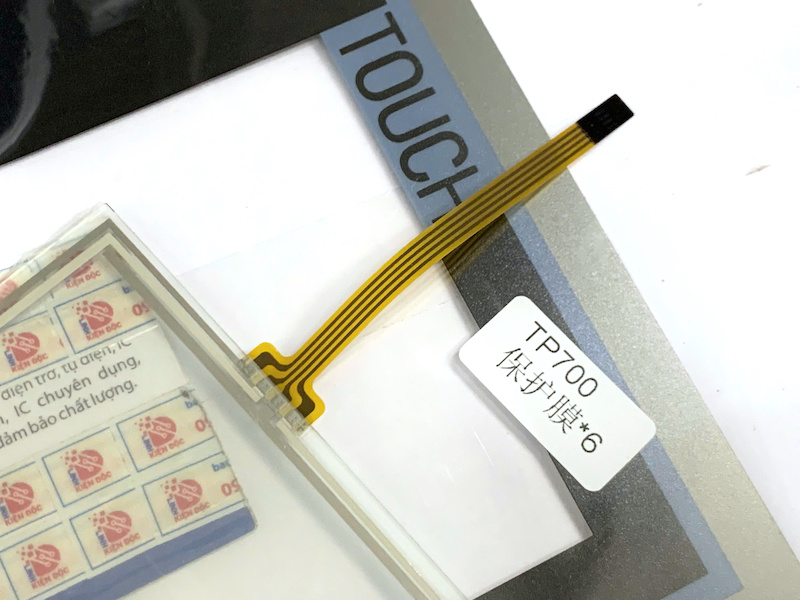

Cảm ứng 4 dây

Phù hợp với cấu hình cảm ứng điện trở của TP700.

Có miếng dán màn hình

Sản phẩm được mô tả gồm tấm cảm ứng + miếng dán màn hình, thuận tiện cho quá trình sửa chữa và hoàn thiện bề mặt.

Phù hợp sửa chữa HMI công nghiệp

Đặc biệt hữu ích với kỹ thuật viên bảo trì, sửa chữa máy móc và hệ thống tự động hóa.

---

8. Lưu ý khi thay tấm cảm ứng TP700

Việc thay tấm cảm ứng HMI yêu cầu thao tác cẩn thận vì linh kiện có kích thước lớn và lớp cảm ứng khá mỏng.

Trước khi thay nên kiểm tra:

• Đúng model TP700.
• Đúng thiết bị 6AV2124-0GC01-0AX0.
• Kích thước 7 inch.
• Loại cảm ứng.
• Số dây cảm ứng 4 dây.
• Vị trí cáp/FPC.
• Kích thước và vị trí lỗ/khung lắp.

Khi tháo lớp cảm ứng cũ, cần tránh làm hư LCD, cáp tín hiệu hoặc bo mạch HMI.

Sau khi lắp đặt, cần kiểm tra độ chính xác của cảm ứng và thực hiện hiệu chỉnh nếu hệ thống yêu cầu.

---

9. Câu hỏi thường gặp

Tấm cảm ứng này dùng cho màn hình nào?

Sản phẩm được mô tả dành cho Siemens SIMATIC HMI TP700 Comfort, mã 6AV2124-0GC01-0AX0, màn hình 7 inch.

Tấm cảm ứng TP700 có bao nhiêu dây?

Theo thông tin sản phẩm, tấm cảm ứng sử dụng 4 dây.

Đây có phải là cả màn hình HMI TP700 không?

Không. Đây là tấm cảm ứng + miếng dán màn hình, dùng làm linh kiện thay thế cho phần cảm ứng. Mã 6AV2124-0GC01-0AX0 là mã của thiết bị HMI TP700 Comfort hoàn chỉnh.

TP700 có màn hình bao nhiêu inch?

TP700 Comfort sử dụng màn hình TFT widescreen 7 inch, độ phân giải 800 × 480 pixel.

Có thể thay tấm cảm ứng khi LCD vẫn còn tốt không?

Có thể trong trường hợp lỗi chỉ nằm ở lớp cảm ứng và tấm thay thế tương thích chính xác với thiết bị. Đây cũng là mục đích chính của loại linh kiện thay thế này.
